Créer des charnières et embases
Consultez d’abord la section sur comment Créer de nouveaux éléments de quincaillerie.
Une charnière est composée d’un boîtier avec un bras et une embase. Pour chaque sorte d’accessoire, un fichier de bibliothèque correspondant au type de construction est disponible. Dans chaque fichier, vous trouvez une série de symboles triés en fonction de leur série. Pour que la charnière et l’embase soient placées correctement, il est important que ces éléments se trouvent dans le même dossier de bibliothèque.

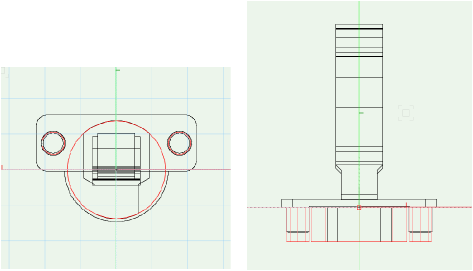

Créer une géométrie et des usinages pour des charnières
Dans une vue du dessus:
Placez la charnière de façon à ce que le milieu du percement pour le boîtier se trouve à 0.
La charnière pour la porte doit se trouver en dessous.
Dans une vue de face:
La partie de la charnière qui pointe en dehors du composant doit commencer à 0 et dépasser au-dessus de 0.
La partie de la charnière à l’intérieur du composant sur mesure (y compris le percement) doit commencer à 0 et être dessinée en dessous de 0.
Créez d’autres percements toujours par rapport au percement pour le boîtier.
Créez d’abord le plan de perçage comme indiqué dans le manuel du fabricant et placez ensuite la géométrie au bon endroit.

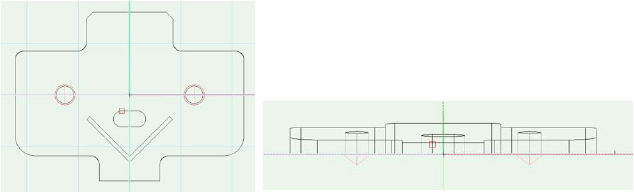

Créer une géométrie et des usinages pour des embases
Dans une vue du dessus:
L’embase est centrée sur l’axe Y, à une hauteur telle que le percement disparaisse à 37 mm de l’axe horizontal comme la norme le prescrit. Il vous suffit alors juste de positionner correctement la géométrie. Les percements restent inchangés. Le recouvrement de la porte se trouve en dessous.
Dans une vue de face:
La partie de l’embase qui pointe en dehors du composant doit commencer à 0 et dépasser au-dessus de 0. La partie de l’embase à l’intérieur du composant sur mesure doit commencer à 0 et être dessinée en dessous de 0.
Données techniques des boîtiers de charnière et des embases
Pour monter des charnières et embases correctement, vous devez regarder leurs données techniques. Vous les retrouvez dans l’onglet « Données » de la palette Info Objet.
Pour un boîtier, vous avez besoin de plusieurs données du catalogue du fabricant:
Recouvrement de porte (Door Overlay)
Distance du boîtier (Cup Distance)
Épaisseur de l’embase (Mounting Plate Distance)
Distance minimale et maximale du boîtier (Min./Max. Cup Distance)

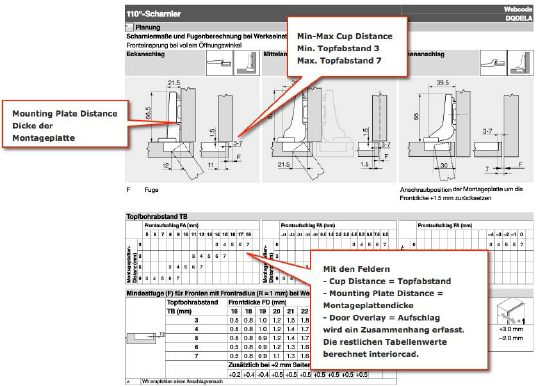

Vous n’avez besoin que d’une combinaison de valeurs pour le recouvrement de la porte, la distance du boîtier et l’épaisseur de l’embase provenant des données du fabricant, ainsi que de la distance minimale/maximale du boîtier. Toutes les autres valeurs pour la charnière rentrante sont calculées par interiorcad. Ci-dessous, vous voyez un exemple du catalogue de Blum:

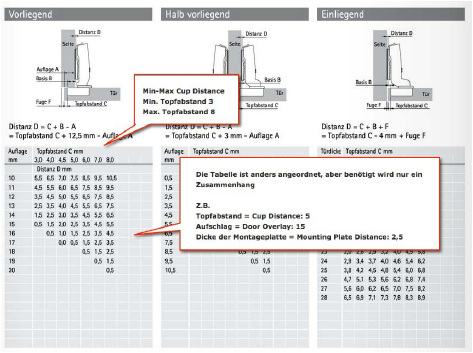

Pour toutes les embases, seule l’épaisseur de l’embase est exigée. Indiquez les embases que vous souhaitez utiliser par la suite. Interiorcad complètera automatiquement les valeurs de distance du boîtier et l’épaisseur de l’embase pour le recouvrement de porte sélectionné lorsque vous utilisez l’outil Charnière 3D. Le tableau du fabricant Hettich est un peu différent mais vous pouvez y trouver sans problème les données dont vous avez besoin. Ici aussi, vous n’avez besoin que d’une combinaison de valeurs du tableau, ainsi que des distances minimale et maximale du boîtier. Pour la saisie dans le symbole, cela n’a pas d’importance si une embase de l’épaisseur indiquée existe ou si vous avez l’intention de l’utiliser. interiorcad calcule automatiquement les valeurs spécifiques pour votre embase.
Créer des charnières coudées
Pour les charnières coudées, le sens d’ouverture est l’élément le plus important. En fait, le sens d’ouverture est un critère pour la division de fichiers de bibliothèque pour les charnières, embases et boulons d’espacement. Avec des boulons d’écartement positif, vous pouvez agrandir l’angle de 5°. Avec des boulons d’écartement négatifs, vous pouvez diminuer l’angle de 5°.
Tout comme pour les charnières standard, vous créez la relation entre la charnière et l’embase via le dossier de bibliothèque. Si vous souhaitez un aperçu clair, vous pouvez créer des sous-dossiers pour les différents angles. Les boulons d’écartement positifs et négatifs correspondants seront enregistrés avec la charnière à l’aide du numéro d’article.
Modifiez les fichiers de bibliothèque adaptés au sens d’ouverture souhaité. Il est conseillé de dupliquer le symbole et d’y apporter vos modifications.
Exemple: Percement charnière
Dans une vue du dessus, 0/0 est le milieu du percement pour le boîtier.

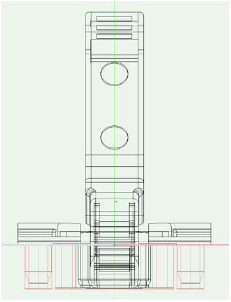

Dans une vue de gauche, vous voyez que le percement part de 0 et est dirigé vers le bas. Une charnière avec un angle positif est dirigée vers la droite. Une charnière avec un angle négatif est dirigée vers la gauche.

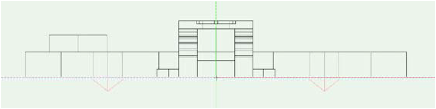

Dans une vue de face, vous voyez comment la position du percement est centrée sous 0.

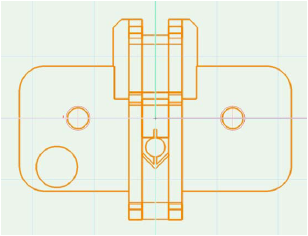

Exemple: Percement embase

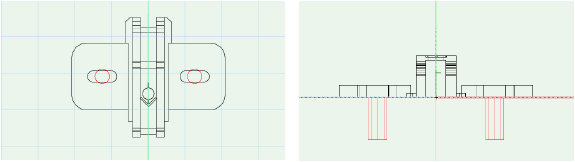

Dans une vue du dessus, l’embase est placée de façon à ce que l’axe Y passe à la moitié des percements et que l’axe X passe par les milieux des percements.
Dans une vue de face, l’embase se trouve au point 0/0. Le préperçage se trouve complètement sous le point 0/0.
Exemple: Percement boulon d’écartement
La méthode pour le placement du boulon d’écartement est identique à celle pour le placement de l’embase. Vous devez indiquer le numéro d’article correct comme nom pour le symbole du boulon d’écartement. Ce numéro vous permet de créer un lien avec la charnière.

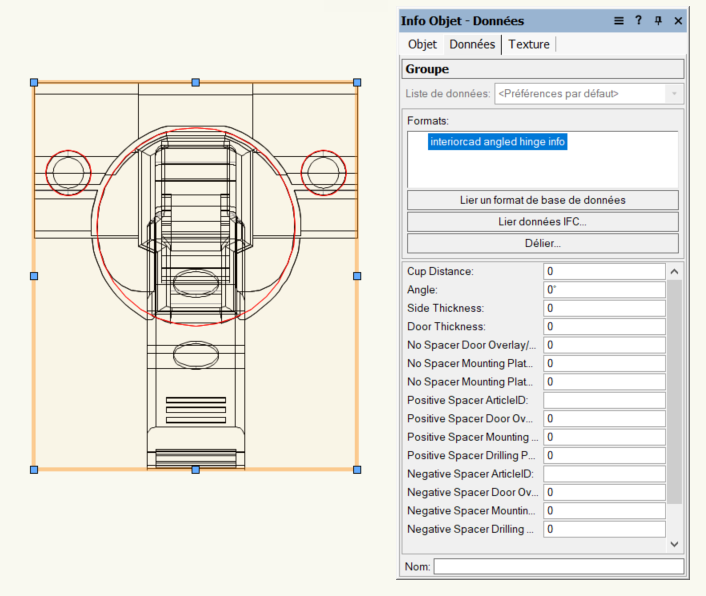

Pour placer correctement l’élément de quincaillerie à l’aide des outils interiorcad, vous avez besoin des données techniques suivantes:

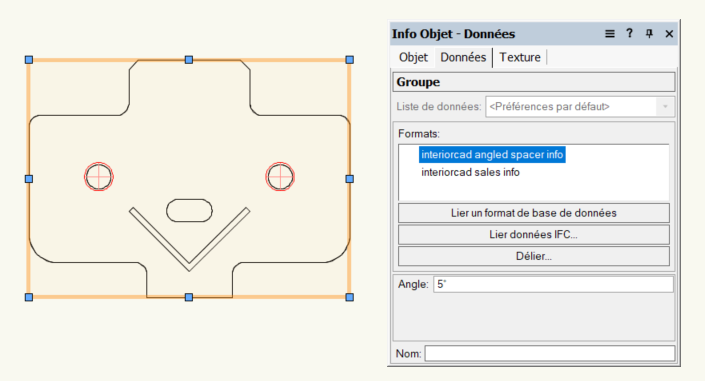

Pour les boulons d’écartement: l’angle (Angle)

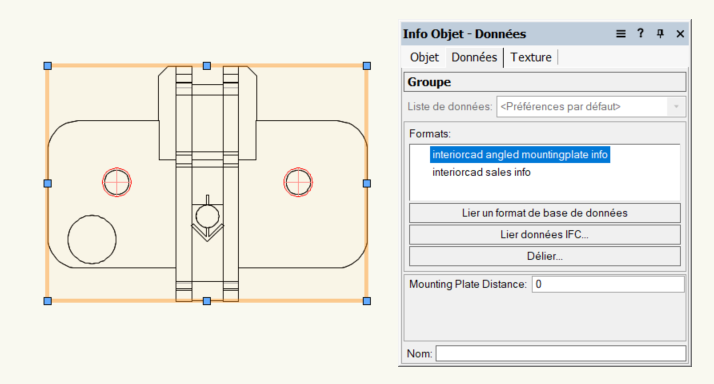

Pour les embases: l’épaisseur de l’embase (Mounting Plate Distance)
La majorité des données nécessaires sont relatives à la charnière:
Angle - L’angle pour lequel est définie la charnière.
Side Thickness et Door Thickness - L’épaisseur de la paroi et de la porte. En fonction de l’épaisseur du matériau, une autre charnière coudée est nécessaire. Si le fabricant ne mentionne pas d’épaisseur, nous vous conseillons de saisir une valeur de 19mm.
Dans les champs Positive Spacer et Negative Spacer, saisissez les valeurs pour les boulons d’espacement positif et négatif. Dans le champ Article ID, vous saisissez le numéro d’article. Si la charnière ne contient pas de boulon d’espacement positif ou négatif, laissez les champs correspondants vides. Pour chaque situation de charnières coudées avec/sans boulon d’espacement, il existe une seule combinaison possible pour les champs Door Overlays, Mounting Plate Distance et Mounting Plate Drilling Position.

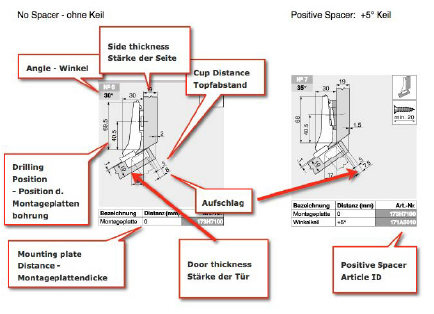

Reprenez les données du catalogue d’un fabricant, celui de Blum, par exemple. Dans l’exemple ci-dessous, le recouvrement change car un boulon d’espacement +5° est utilisé. En fonction du type de charnière, les valeurs pour la position et l’épaisseur de l’embase, la distance du boîtier et l’épaisseur de la paroi latérale peuvent varier. C’est pourquoi il est important de vérifier tous les champs.

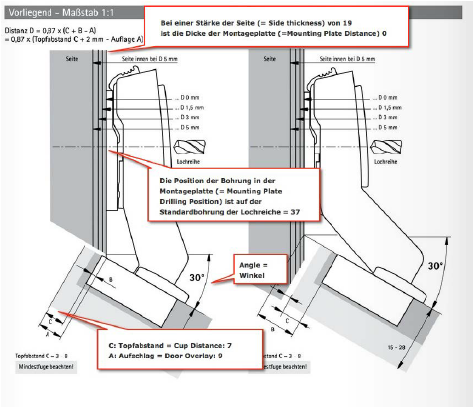

Hettich vous permet d’extraire des mesures du catalogue papier (attention aux éditions du catalogue en ligne: beaucoup d’imprimante adaptent format de page selon la zone d’impression. Par conséquent, les mesures ne correspondent plus.) Au contraire des charnières standard, les charnières coudées ont besoin d’une embase et d’un recouvrement de porte spécifiques. Dans l’exemple ci-dessous, vous devez définir une embase avec une épaisseur de 0mm et un recouvrement de 9mm. Vous pouvez reprendre le numéro d’article de l’embase sélectionnée.
