Sens d’ouverture interactif des portes (US)

Le sens d’ouverture des portes ou leur orientation dans le mur peuvent être gérés de façon interactive en vue Plan 2D lorsque vous insérez une porte à l’aide du mode Insertion simple, ou par la suite à l’aide de l’outil Sélection. Les indicateurs vous permettent de définir facilement l’orientation de la porte et, lorsque vous éditez une porte, de modifier son Côté intérieur de façon interactive dans le dessin. Les paramètres de la porte sont mis à jour automatiquement pour refléter les valeurs de la porte dessinée, et vous permettre d’obtenir des données IFC précises.

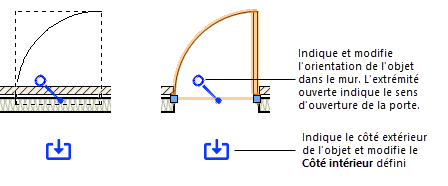

Insertion d’une porte (à gauche) ou édition d’une porte sélectionnée à l’aide de l’outil Sélection (à droite)

Le sens d’ouverture interactif de la porte étant lié à ses paramètres, les options liées peuvent être limitées par le statut des options du style de la porte (par style ou pour l’exemplaire). Seuls les paramètres définis pour l’exemplaire peuvent être modifiés de façon interactive. Les options de l’ouverture de la porte peuvent également être limitées par ses propres paramètres. Par exemple, les portes sectionnelles n’ont pas de paramètres gauche/droite. La position de l’indicateur reflète les ouvertures disponibles, et le mouvement interactif est limité aux changements possibles.

Lorsque vous éditez une porte à l’aide de l’outil Sélection, une main apparaît sur l’indicateur d’ouverture. Cliquez sur l’indicateur et faites-le glisser dans le sens de son nouvel emplacement. L’orientation de la porte change et les paramètres liés sont mis à jour pour correspondre aux modifications.

Si le Côté intérieur de la porte est défini pour chaque exemplaire, une main apparaît lorsque le curseur se trouve sur la flèche du côté intérieur et une icône d’aperçu apparaît de l’autre côté de la porte. Cliquez sur la flèche opaque pour modifier le Côté intérieur. La position de la porte change. Les autres paramètres restent inchangés, mais ils sont redéfinis par rapport à l’autre côté de la porte.



Lorsque le Côté intérieur est défini par le style, la main et la flèche transparente n’apparaissent pas.

Les commandes et outils suivants actualisent également les paramètres de la porte définis pour chaque exemplaire, afin qu’ils correspondent à l’orientation de la porte une fois l’objet miroité :

Le bouton Miroir de la palette Info Objet de la porte

La commande Miroir horizontal

La commande Miroir vertical

L’outil Miroir

L’outil Dupliquer un symbole dans un mur (pour les objets paramétriques et symboles)

L’outil Symbole répétitif (pour les portes enregistrées en tant que symboles)
