Éditer une vis existante / Créer une nouvelle vis
Consultez d’abord la section sur comment Créer de nouveaux éléments de quincaillerie.
Voici quelques astuces pour l’édition d’une vis existante ou la création d'une nouvelle vis:
Assurez-vous qu’un percement est prévu pour les deux composants sur mesure que vous souhaitez lier entre eux avec un élément de raccord. Parfois, aucun percement n’est nécessaire pour le bout d’un composant sur mesure. Dans ce cas, vous dessinez ce percement comme un percement nul (il n’est pas possible de créer une vis avec un seul percement).
Créez un percement dans le chant en gardant l’option Perforation cochée. Pour un percement dans le bout de l’élément, saisissez une profondeur correspondant à l’élément de raccord souhaité.
La géométrie et les percements doivent être dessinés le long de l’axe Z négatif.

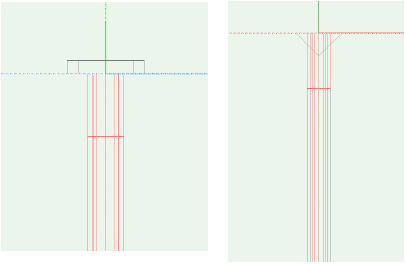

Si vous souhaitez créer une vis avec une tête (voir l’image ici en bas à gauche), déplacez uniquement la géométrie le long de l’axe Z positif. Vous pouvez retrouver les vis dans le fichier Bibliothèque/Ressources/Composant sur mesure/Vis/Screws.vwx
