Orientation des programmes CNC

VectorWOP 3D prend en charge tous les objets basés sur les Composants sur mesure 3D. Les programmes CNC résultants sont placés le long des arrêts des machines, en fonction des chemins 2D sur lesquels sont basés les Composants sur mesure. Le côté X inférieur du chemin est placé sur les arrêts machine le plus en avant (ou les arrêts les plus en arrière). Le point d’insertion du composant ou du programme CNC est placé sur le coin inférieur gauche du chemin du composant sur mesure 3D lors de l’export CNC.

Les images suivantes vous montrent le comportement des composants.

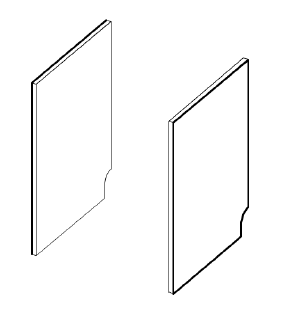

Nous avons les deux côtés du corps d’une armoire. Pour créer des fraisages, vous devez dégrouper l’armoire et l’éditer avec la commande Retrancher les surfaces.

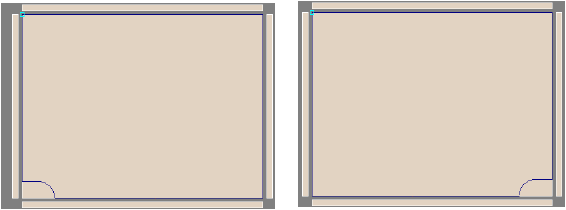

Lorsque vous double-cliquez sur l’un des composants sur mesure 3D, vous voyez apparaître les chemins suivants:

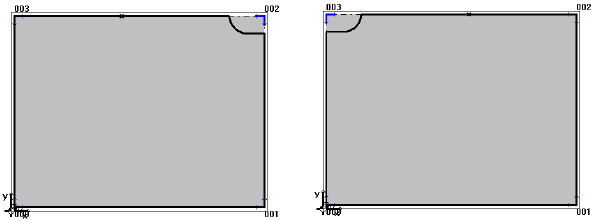

Pour les configurations WoodWOP pour une machine avec les arrêts situés à l’avant, les deux parties apparaîtront à l’avant gauche de la table de travail comme suit:

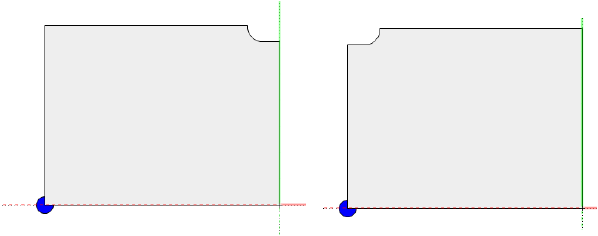

Pour les configurations Xilog pour une machine avec les arrêts situés à l’arrière, les deux parties apparaîtront à l’avant droite de la table de travail comme suit:



En bref, le chemin apparaît comme s’il était placé sur les côtés extérieurs des deux Composants sur mesure, tout comme la finition extérieure:
