Verbindingselementen creëren

Lees eerst de inleiding over Nieuwe beslagelementen creëren.

Een verbindingselement bestaat uit een bout en een behuizing. De toewijzing van een serie gebeurt via de bibliotheekmap.

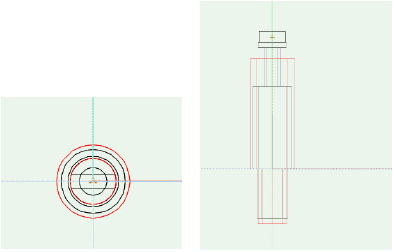

Over het algemeen heeft u voor een boutsymbool twee boringen nodig. Op de linkerafbeelding hieronder ziet u dat de middelpunten samenvallen. De rechterafbeelding toont hoe de ene boring vanaf de horizontale as naar beneden wijst en in het zijpaneel gaat, terwijl de andere naar boven wijst en in het frontpaneel van de andere component gaat. Voor zeer korte bouten kunt u de boring in het frontpaneel weglaten als deze zich volledig in de behuizing bevinden. Voor eindkapbouten dient u in het zijpaneel een voorboring te maken.



De afstand tot het verbindingselement wordt op de Z-as bepaald door middel van een 3D-locus als referentiepunt. U mag slechts één referentiepunt plaatsen; afhankelijk van de bout kan dit punt ook op de geometrie liggen. Het referentiepunt geeft de afstand tot het middelpunt van de behuizing aan. De Z-waarde van de 3D-locus wordt daarom ook vaak boordiepte genoemd.



Behuizingen

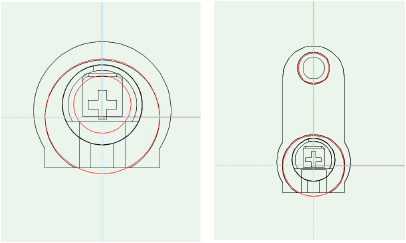

In bovenaanzicht:

Plaats de behuizing zo dat het middelpunt van de boring op 0 ligt.

Het gat voor de bout moet zich onderaan bevinden. Controleer of de pijl die het gat aanduidt naar beneden wijst.

Maak andere boringen steeds in verhouding tot de boring voor de behuizing.

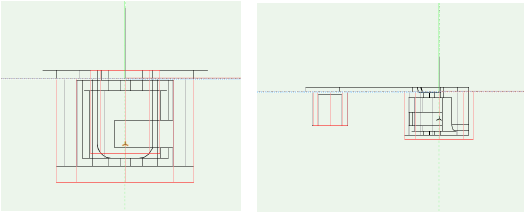

In voor-/linkeraanzicht:

Het deel van de bout dat uit het onderdeel op maat steekt, moet op 0 beginnen en boven 0 uitsteken. Het andere deel moet onder 0 getekend zijn.

Boringen voor verbindingselementen moeten vanaf 0 beginnen en boven naar onder lopen. Indien nodig kunt u de optie Doorboring inschakelen. Controleer ook dan de diameter en diepte van de boring.

Het plaatsen van de bout gebeurt aan de hand van een referentiepunt (3D-locus). Dit punt bevindt zich op de Y-as binnenin de behuizing (de X- en Y-waarden zijn 0). De (negatieve) Z-waarden geven de lengte van de bout aan. (In het symbool moet geen andere 3D-locus worden geplaatst.)



Om de positie van de bout correct te bepalen, dient u een 3D-locus te plaatsen op de Z-as. De afstand op de horizontale as is negatief en geeft de afstand tot aan de bout aan.

In het linkeraanzicht kunt u makkelijk de positie van alle boringen controleren.
