Een bestaande schroef bewerken / Een nieuwe schroef creëren

Lees eerst de inleiding over Nieuwe beslagelementen creëren.

Enkele tips voor het bewerken van een bestaande schroef of het creëren van een nieuwe:

Zorg ervoor dat er een boring voorzien is voor beide onderdelen op maat die u met elkaar wilt verbinden door een verbindingselement. Soms is er voor de kopse zijde van een onderdeel op maat geen boring nodig. In dat geval tekent u deze boring als een nulboring (het is niet mogelijk een schroef te maken met een enkele boring).

Maak een boring in de langszijde steeds met de optie Doorboring ingeschakeld. Voor een boring in de kopse zijde geeft u een diepte op in overeenstemming met het gewenste verbindingselement.

Geometrie en boringen moeten worden getekend langs de negatieve Z-as.

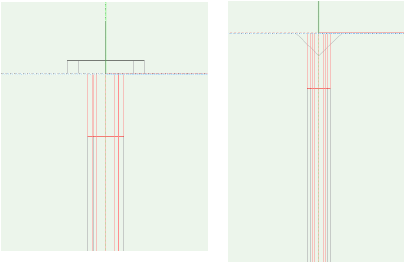

Als u een schroef met een kop wilt creëren (zie hieronder linker afbeelding), verplaatst u alleen de geometrie langs de positieve Z-as. De schroeven kunt u terugvinden in Bibliotheek/Standaarden/Onderdeel op maat/Schroeven/Screws.vwx
