Rozdzielanie za pomocą punktu

Tryb Rozdziel za pomocą punktu rozdzieli obiekt w określonym punkcie.

Rozdzielenie obiektu za pomocą punktu

Tryb	Narzędzie	Zestaw narzędzi	Skrót klawiszowy
Rozdziel za pomocą punktu	Okrąg	Narzędzia podstawowe	L

Aby rozdzielić obiekt w określonym punkcie, wykonaj następujące kroki:

Włącz narzędzie i kliknij wybrany tryb.

Kliknij punkt, w którym chcesz rozdzielić obiekt.

Jeśli w obrębie wskazanego punktu znajduje się więcej obiektów, zostanie wyświetlone okno dialogowe Wybierz.

Użyj przycisków << i >>, aby podświetlić właściwy obiekt, przeznaczony do przecięcia.

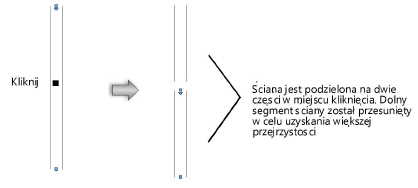

Obiekt zostanie rozdzielony na dwie części.



W przypadku zamkniętego obiektu, np. okręgu lub prostokąta, obiekt zostanie przekształcony w taki sposób, aby punkty końcowe zetknęły się w punkcie podziału. Niektóre obiekty nie zostaną zamknięte i zostaną podzielone na dwa segmenty.

Rozdzielenie powierzchni NURBS za pomocą punktu

Tryb	Narzędzie	Zestaw narzędzi	Skrót klawiszowy
Rozdziel za pomocą punktu	Okrąg	Narzędzia podstawowe	L

Aby rozdzielić powierzchnię NURBS przy użyciu trybu Rozdziel za pomocą punktu, wykonaj następujące kroki:

Włącz narzędzie i kliknij wybrany tryb.

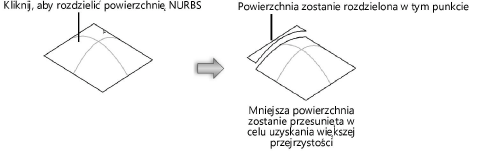

Kliknij punkt, w którym chcesz rozdzielić powierzchnię NURBS.

Zob. Zaznaczanie krawędzi i powierzchni bryły, aby uzyskać więcej informacji dotyczących edycji symboli.



Powierzchnia podzielona jest na dwie części krzywymi izoparametrycznymi, przechodzącymi przez punkt kliknięcia w kierunkach U i V.

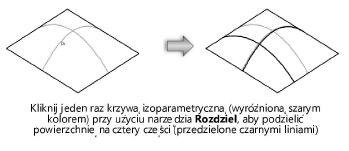

Jeśli punkt kliknięcia znajduje się na istniejącej krzywej izoparametrycznej, powierzchnia zostanie podzielona w obu kierunkach (U i V).
