Edycja obiektów przy użyciu wartości rekordów

Zapisane zestawy ustawień

Aby dowiedzieć się więcej, jak zapisywać profile ustawień i nimi zarządzać, zob. Korzystanie z zapisanych zestawów ustawień.

Rekord

Wybierz z listy rozwijanej jeden z rekordów dołączonych do obiektów istniejących w aktualnie otwartym pliku (dostępność rekordów zależy od ustawień Zastosuj do i Włącznie z elementami). Zaznacz rekord zawierający pole, które chcesz użyć.

Pole

Tutaj znajdują się pola dostępne w wybranym Rekordzie. Zaznacz pole, za pomocą którego zmodyfikujesz obiekt.

Gradient

Zaznacz tę opcję, aby nadać obiektom kolory według wartości numerycznych wprowadzonych w Polu wybranym powyżej. W sekcji Ustawienia wybierz spośród zasobów gradient oraz określ przedział liczbowy. Kolory zostaną automatycznie pobrane z gradientu i przypisane w jednakowych interwałach w podanym przedziale.

Ustawienia (gradientu)

Zastosuj do

Wskaż atrybuty obiektu, do których zostaną zastosowane określone kolory (do wyboru: wypełnienie - kolor tła/pierwszego planu; pióro - kolor tła/pierwszego planu).

Granica dolna/Granica górna

Obiekty, których wartość pola będzie równa granicy dolnej lub mniejsza od niej, otrzymają kolor z początku gradientu (z lewej strony). Obiekty, których wartość pola będzie równa granicy górnej lub większa od niej, otrzymają kolor z końca gradientu (z prawej strony). Obiekty, których wartość pola znajdzie się w podanym przedziale, otrzymają jeden z kolorów gradientu.

Gradient

Kliknij selektor gradientów. W otwartym Próbniku zasobów kliknij dwukrotnie gradient, który ma zostać zastosowany.

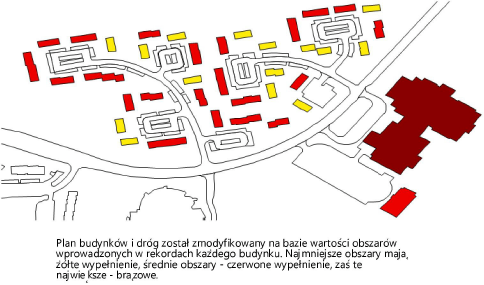

Kolor wg przedziału

Zaznacz tę opcję, aby nadać obiektom kolory według wartości numerycznych wprowadzonych w Polu wybranym powyżej. W sekcji Ustawienia określ każdy przedział liczbowy i kolor, który ma zostać w nim użyty.

Ustawienia (kolorów wg przedziału)

Zastosuj do

Wskaż atrybuty obiektu, do których zostaną zastosowane określone kolory (do wyboru: wypełnienie - kolor tła/pierwszego planu; pióro - kolor tła/pierwszego planu).

Lista przedziałów

To jest lista przedziałów i skojarzonych z nimi kolorów, które zostaną użyte do modyfikowania obiektów. Dwukrotnie kliknij wiersz, aby go edytować.

Przyciski Utwórz/Edytuj

Kliknij przycisk Utwórz, aby dodać nowy przedział. Kliknij przycisk Edytuj, aby edytować zaznaczony przedział (lub kliknij dwukrotnie wiersz). Na ekranie zostanie wyświetlone okno dialogowe Przedział kolorów.

Zaznacz kolor, a następnie określ Dolną granicę i Górną granicę wartości pól, do których zostanie zastosowany kolor. Nowy/zmieniony przedział zostanie wyświetlony na Liście przedziałów.

Usuń

Kliknij przycisk Usuń, aby usunąć zaznaczony przedział.

Kolor wg wartości

Zaznacz tę opcję, aby nadać obiektom kolory według wartości numerycznych wprowadzonych w Polu wybranym powyżej. W sekcji Ustawienia określ kolor, który zostanie użyty do każdej wartości numerycznej znalezionej pośród zaznaczonych obiektów.

Ustawienia (koloru wg wartości)

Zastosuj do

Wskaż atrybuty obiektu, do których zostaną zastosowane określone kolory (do wyboru: wypełnienie - kolor tła/pierwszego planu; pióro - kolor tła/pierwszego planu).

Lista wartości

Ta tabela zawiera wartości numeryczne wybranego pola rekordu w zaznaczonych obiektach oraz skojarzone z nimi kolory, które posłużą do modyfikowania obiektów.

Edytuj

Kliknij przycisk Edytuj (lub kliknij dwukrotnie wartość), aby edytować zaznaczoną wartość. Na ekranie zostanie wyświetlone okno dialogowe „Kolor”.

Aby nadać kolor obiektom posiadających tę wartość, zaznacz pole Nadaj kolor. Następnie wybierz kolor w palecie kolorów.

Aby usunąć ten kolor z obiektów posiadających tę wartość, pozostaw kolumnę Nadaj pustą (usuń znacznik wyboru) na Liście wartości lub odznacz opcję Nadaj kolor w oknie dialogowym „Kolor”.

Powiększ/pomniejsz

Zaznacz tę opcję, aby przeskalować zaznaczone obiekty przy użyciu określonego współczynnika. Wprowadź w „Ustawieniach” Współczynnik, który zostanie zastosowany do wartości w Polu i użyty do skalowania obiektów.

Ekstruzja

Zaznacz tę opcję, aby ekstrudować zaznaczone obiekty przy użyciu określonego współczynnika. Wprowadź w „Ustawieniach” Współczynnik, który zostanie zastosowany do wartości w Polu i użyty do ekstrudowania obiektów.

Wyniesienie wieloboków 2D

Zaznacz tę opcję, aby przekształcić wielobok/polilinię 2D w wielobok 3D, używając w tym celu wartości wyniesienia wprowadzonej w rekordzie dołączonym do wieloboku/polilinii 2D. W ten sposób zostanie ustalona wartość wyniesienia dla wieloboku 3D. Dane źródłowe modelu terenu, pochodzące z zewnętrznych źródeł (takich jak GIS), mają zazwyczaj dołączone rekordy zawierające dane dotyczące wyniesienia. Można zatem wykorzystać tę metodę do automatycznego utworzenia warstwic 3D, które posłużą za podstawę modelu terenu. W razie potrzeby wprowadź Współczynnik inny niż 1: podany współczynnik zostanie przemnożony przez wartość wyniesienia w dołączonym rekordzie. Na tej podstawie wyznaczone zostanie wyniesienie warstwic.

Zdarza się, że dane GIS są pogrupowane. Rozgrupuj dane i zatwierdź opcję Czy rekordy z grupy mają również zostać przypisane do rozgrupowanych obiektów?. W ten sposób do każdej warstwicy zostaną dołączone indywidualne dane.

Zastosuj do

Wskaż, czy dana czynność ma zostać zastosowana do całego rysunku czy tylko do zaznaczonych obiektów.

Włącznie z elementami

Zaznacz wybraną opcję, aby edytować obiekty należące do grupy lub symbolu. Jeśli ich nie zaznaczysz, grupy i symbole zostaną pominięte.
