Exemples d’étiquettes de données sur mesure

Incrémentation d’une étiquette liée à un format de base de données

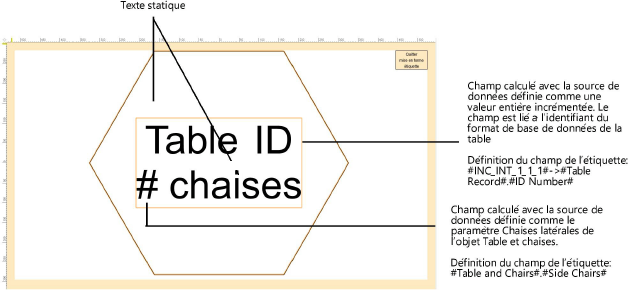

Cette étiquette pour les objets « Table et chaises » comporte deux objets Texte statiques et deux champs de texte dynamiques. L'un des champs dynamiques (ID) est le numéro de table automatiquement incrémenté à chaque étiquette et sauvegardé dans un format de base de données lié à chaque table. L'autre champ (#) extrait le nombre de chaises de l'objet étiqueté.



L’ID est un champ calculé avec la source de données définie comme une valeur entière incrémentée. Le champ est lié à l’identifiant du format de base de données de la table La définition du champ d'étiquette est #INC_INT_1_1_10#->#Format de table#.#Numéro ID#

# est un champ calculé avec la source de données définie comme le paramètre Sièges de l’objet Table et chaises. La définition du champ de l'étiquette est #DE-Table and Chairs#.#Seats#.

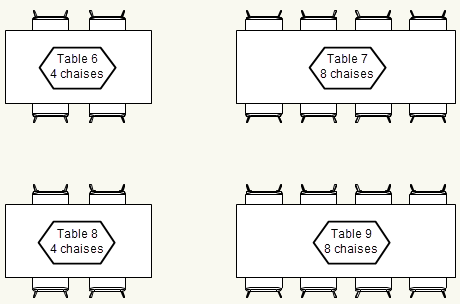

Lorsque l’étiquette est appliquée, les tables sont numérotées automatiquement de façon séquentielle. Le numéro apparaît sur l’étiquette et est également stocké dans le format de base de données de la table. Le nombre de chaises latérales est récupéré des paramètres de la table et apparaît dans l’étiquette.

Format de base de données lié à une étiquette de données

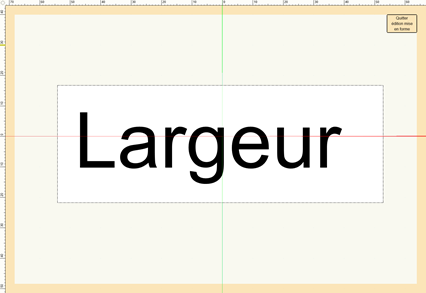

Cette étiquette pour les fenêtres comporte un objet Texte dynamique qui extrait la largeur de la fenêtre étiquetée. Nous lions également ces données à l'étiquette, puis nous appliquons des attributs dynamiques qui colorent les étiquettes en fonction de la largeur de la fenêtre. Les fenêtres de moins de 91 cm sont rouges et toutes les autres sont vertes.

Champ calculé avec la source de données définie comme le paramètre Largeur de l’objet Menuiserie extérieure Le champ est lié à un champ LargPercement dans un format de base de données pour l’étiquette. La définition du champ de l’étiquette est #CWDObj#.#OpeningWidth##cm_0_0#->#FormatEtiquette#.#LargPercement#

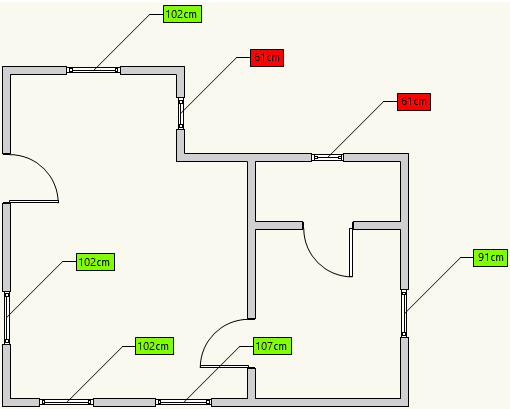

Lorsque nous appliquons les étiquettes, nous avons la possibilité d'ajouter le format de base de données de l’étiquette aux fenêtres ou aux étiquettes, donc nous ajoutons donc le format aux étiquettes. Nous appliquons ensuite des attributs dynamiques à l'aide du format de l'étiquette. Les étiquettes indiquent la largeur de la fenêtre, ainsi qu'une couleur basée sur le format de l’étiquette.

Étiquette liée aux données d'un tableau référencé

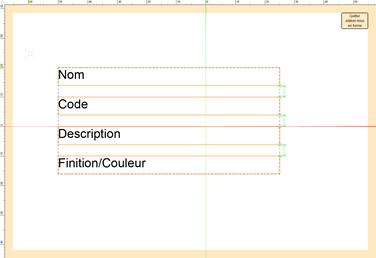

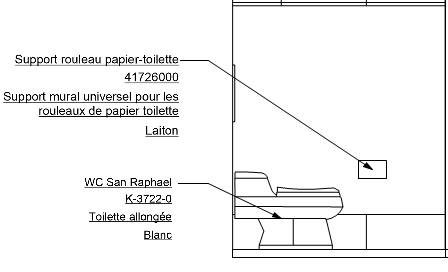

Cet étiquette pour les symboles de robinetterie comporte quatre objets Texte dynamiques qui extraient des données d'un tableau Excel à l'aide de la fonction VLookup. Voir Fonctions des tableaux pour plus de détails.

Chaque champ comporte une formule qui recherche le symbole à étiqueter dans le tableau spécifiée et extrait les données souhaitées

Les modifications apportées au tableau ne seront pas répercutées automatiquement dans les étiquettes de données. Pour vous assurer que les étiquettes de données sont à jour, vous pouvez créer un script et exécuter la fonction de script DT_ResetAllDataTags, qui réinitialise toutes les étiquettes de données dans le document. Voir Créer et éditer des scripts et des palettes de commandes.

La fonction de réinitialisation peut être lente pour les documents volumineux, en particulier si vous utilisez le Partage de projet.
