Éléments insérés dans des comptoirs

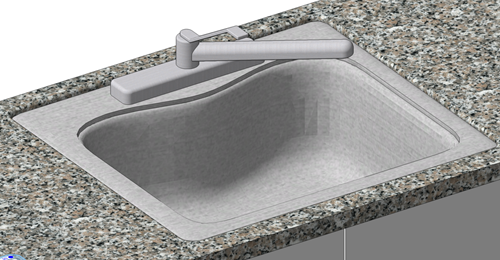

Un symbole, tel qu'un évier, peut être utilisé pour créer un percement dans le comptoir. Lorsque l'élément est inséré, une association est créée entre lui et le comptoir, de sorte que le percement dans le comptoir est déplacé à chaque fois que vous déplacez l’élément inséré.

Pour pouvoir être inséré dans un plan de travail et créer son propre percement, un symbole doit avoir le point d'insertion à zéro, l'option Rendre l'objet insérable dans un mur doit être sélectionnée et le symbole doit inclure un percement (voir Créer un symbole et Ajouter un percement à un symbole).

Insérer des symboles dans des comptoirs

Pour insérer un symbole dans le comptoir :

Procédez de l'une des manières suivantes :

Sélectionnez l’outil Insertion de symbole dans la palette Outils de base. et cliquez ensuite sur la liste Symbole actif dans la Barre des modes pour sélectionner une ressource.

À partir du Gestionnaire des ressources, cliquez avec le bouton droit de la souris sur la ressource et cliquez sur Appliquer dans le menu contextuel. Vous pouvez aussi double-cliquez sur la ressource pour l’activer.

À partir du Gestionnaire des ressources, faites glisser le symbole à l’endroit désiré. Sélectionnez le dossier approprié dans la boîte de dialogue « Importer ressource(s) » pour sélectionner le symbole.

Le symbole doit être présent dans le fichier actif pour que celui-ci soit associé au comptoir. En outre, assurez-vous que le mode Insertion simple de l'outil Insertion de symbole soit actif pour insérer un symbole dans un comptoir.

Lorsque vous déplacez le curseur sur le comptoir, celui-ci apparaît en surbrillance pour indiquer l'association de l'objet. Cliquez pour placer l’objet inséré et cliquez une nouvelle fois pour définir la rotation. Le symbole découpe automatiquement le percement.

Notez que tous les éviers ne peuvent pas être associés et insérés dans les comptoirs, comme les éviers sur pied. Les armoires du dessous ne sont pas associés au symbole.

Insérer des symboles dans les comptoirs en les adaptant aux armoires

Il est possible que vous souhaitiez placer des symboles dans des comptoirs avec encore plus de précision. Dans ce cas, les symboles peuvent être placés de manière à s'adapter aux armoires créées sous le comptoir et qui y sont associées.

Pour insérer des symboles dans les comptoirs en les adaptant aux armoires :

Avant la création du comptoir (ou lorsque le plan de travail est masqué), placez le(s) symbole(s) dans la position souhaitée par rapport aux armoires.

Dessinez le comptoir par dessus les armoires (ou rendez le comptoir visible s'il ne l’était pas).

Une fois le comptoir sélectionné, cliquez sur Sélectionner symboles à associer dans la palette Info Objet. Vous pouvez également cliquer avec le bouton droit de la souris sur le comptoir, puis sélectionner Sélectionner symboles à associer dans le menu contextuel.

Sélectionnez le(s) symbole(s) à associer au comptoir, puis double-cliquez pour les associer, ou cliquez sur le bouton de validation dans la Barre des modes.

Éditer les éléments insérés d’un comptoir

Les éléments insérés peuvent également être modifiées à partir de la boîte de dialogue « Éléments insérés » après leur création.

Pour modifier les éléments insérés :

Cliquez sur Éléments insérés dans la palette Info Objet, ou faites un clic droit sur le comptoir et sélectionnez Éditer éléments insérés dans le menu contextuel.

La boîte de dialogue « Éléments insérés » s’ouvre. Si vous accédez à cette boîte de dialogue via la palette Info Objet ou un menu contextuel, la vue Plan 2D est activée pour la zone de dessin et l’élément inséré sélectionné apparaît en surbrillance.

Vous pouvez également cliquer sur ‘Préférences comptoir’ dans la palette Info Objet, et sélectionner la catégorie « Éléments insérés ». Lorsque vous accédez aux options des éléments insérés de cette manière, la vue ne change pas et l’élément inséré sélectionné n’apparaît pas en surbrillance.

Sélectionnez les éléments insérés à éditer dans la liste.

Cliquez pour afficher/masquer les paramètres.Cliquez pour afficher/masquer les paramètres.

Une fois un symbole placé, le percement 3D peut encore être édité. Des profils de bords peuvent être ajoutés aux percements créés à l'aide de polylignes 2D. Vous pouvez également utiliser des polylignes 2D avec la géométrie 3D pour la découpe de percements afin de créer des objets personnalisés tels qu'une planche d'égouttage. Voir Ajouter un percement à un symbole.
