Dupliquer des objets le long d’un chemin

Sélectionnez un parcours

Cliquez sur <<Préc or Suiv>> pour sélectionner le chemin. Celui-ci apparaît en surbrillance dans le dessin.

Placement des copies

Nombre de copies

Introduisez le Nombre de copies à répartir sur la longueur totale du chemin.

Distance fixe

Sélectionnez cette option pour dupliquer les objets aux intervalles fixes spécifiés dans Distance souhaitée. Il est possible qu’aucune copie ne se trouve aux extrémités du chemin avec ce mode.

Distance approximative

Sélectionnez cette option pour entrer la Distance souhaitée que vous souhaitez obtenir entre les copies, mais avec une copie obligatoirement placée à la fin du chemin. Par conséquent, la Distance réelle entre les copies peut légèrement différer.

Distance approximative/segment

Sélectionnez cette option pour entrer la Distance souhaitée que vous souhaitez obtenir entre les copies, mais avec une copie obligatoirement placée aux extrémités du chemin. Par conséquent, la Distance réelle entre les copies peut légèrement différer.

Orientation

Centrer objets sur parcours

Cochez cette option pour centrer l’objet d’origine et les objets dupliqués sur le chemin. Si vous ne cochez pas cette option, la position des copies par rapport au chemin ne change pas.

Cette option est désactivée si les copies contiennent un point 2D/3D. Les objets seront alors alignés de manière à ce que ce point se trouve sur le chemin.

Tangent au chemin

Cochez cette option pour faire pivoter les copies afin qu'elles soient toujours positionnées perpendiculairement au chemin

Option Tangent au chemin décochée

Option Tangent au chemin cochée

Conserver l'orientation d'origine

Cochez cette option pour conserver la rotation de l'objet source. Les copies restantes seront placées de manière tangente par rapport au chemin.

Angle de rotation

Saisissez un angle de rotation appliqué à chaque copie. Si l'option Tangent au chemin est également cochée, cet angle de rotation est appliqué après la rotation pour la tangence.

Corriger l'empilement des objets au niveau des angles

Cochez cette option pour définir une valeur de tolérance entre les objets au point de conflit géométrique. Cela évite que les objets ne se chevauchent si le chemin inclut des coins très serrés.

Distance depuis angle

Saisissez la distance entre les copies et les angles serrés.

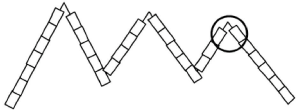

Option Corriger l'empilement des objets au niveau des angles décochée

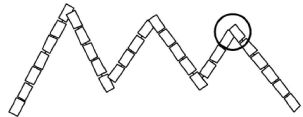

Option Corriger l'empilement des objets au niveau des angles cochée, Distance depuis angle : 40

Longueur courbe

Longueur totale du chemin sélectionné.

Distance

Nombre copies

Si vous avez sélectionné Nombre de copies comme option de placement, saisissez le nombre de copies que vous souhaitez créer.

Distance souhaitée

Si vous avez sélectionné Distance fixe, Distance approximative ou Distance approx./segment comme option de placement, saisissez la distance souhaitée entre les copies.

Distance réelle

Vous voyez ici la distance réelle entre les copies après calcul.

Décalage début

Saisissez la distance entre le premier sommet duchemin et la première copie.

Échelle

Facteur échelle

Saisissez un facteur d'échelle pour redimensionner chaque copie successive le long du chemin. La valeur doit être supérieure à 0. Saisissez 1 pour conserver la taille d'origine.

Tous les objets ne peuvent pas être redimensionnés.

Miroir

Inverser le chemin

Cochez cette option pour dupliquer l'objet à partir de la fin du chemin.

Symétriser les copies

Cochez cette option option pour symétriser les copies le long du chemin.

Décalage duplication

Choisissez cette option si vous souhaitez ajouter un chemin avec un décalage. Sélectionnez D'un côté pour décaler les objets vers un chemin parallèle. Saisissez un Décalage positif afin de décaler les objets vers la droite du chemin original, et une valeur négative pour les décaler vers la gauche du chemin d’origine. Sélectionnez Des deux côtés pour créer deux chemins parallèles (à droite et à gauche du chemin d'origine). Les copies apparaîtront sur les deux chemins.

Cette option n'est disponible que si le chemin est coplanaire à l'objet dupliqué.

Option Sans cochée

Option D’un côté cochée, Décalage : 40

Option Des deux côtés cochée

Décalage

Saisissez la valeur du décalage pour le(s) chemin(s).

Créer des objets séparés

Décochez cette option pour regrouper les objets et le chemin en un nouveau type d'objet « Dupliquer sur chemin » qui pourra être modifié après sa création. Cochez cette option pour conserver des objets et un chemin distincts après la duplication.

Aperçu

Ce bouton vous permet d’obtenir un aperçu du résultat de l'opération dans le dessin. Cliquez pour prévisualiser le résultat de vos choix. Vos choix seront appliqués définitivement une fois que vous aurez cliqué sur OK..

Voir le chemin

Cochez cette option pour voir apparaître le chemin dans le dessin.

Voir le(s) chemin(s) décalé(s)

Cochez cette option pour voir apparaître le(s) chemin(s) décalé(s) dans le dessin.

Voir les copies

Cochez cette option pour voir apparaître les copies dans le dessin. Si cette option est décochée, les copies apparaissent comme des points 2D.
