Créer un viewport sur calque de dessin à partir d’un découpage

Commande	Emplacement
Créer un viewport	Vue

Ce type de viewport n'est possible que si le viewport et le calque appartiennent au même fichier.

Pour créer un viewport sur calque de dessin à partir d’un découpage :

Activez le calque et sélectionnez la vue que vous souhaitez voir apparaître dans le viewport (Plan 2D ou une vue orthogonale).

Créez un objet 2D comme un rectangle, un cercle ou une polyligne pour délimiter la zone à voir apparaître dans le viewport. L’objet 2D doit décrire une surface: vous ne pouvez pas utiliser de ligne 2D par exemple. L’objet de découpage ne doit posséder aucun remplissage mais vous pouvez lui attribuer un style de trait dans la palette des Attributs.

Sélectionnez l’objet de découpage et ensuite la commande.

Confirmez dans la fenêtre d’avertissement que vous souhaitez utiliser l’objet pour découper le viewport. Cliquez sur Oui.

La boîte de dialogue « Créer un viewport » s’ouvre. Saisissez un nom pour le viewport et sélectionnez ensuite le calque sur lequel vous souhaitez placer le viewport. Vous devez indiquer comme Source le fichier actif. Sélectionnez les calques de dessin et les classes que vous souhaitez reprendre dans le viewport. (Voir Modifier les propriétés des calques pour un viewport sur planche de présentation ou sur calque de dessin et Modifier les propriétés des classes pour un viewport sur calque de dessin ou sur planche de présentation.)

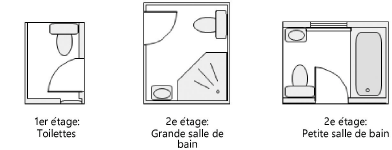

Le viewport est créé sur le calque indiqué.

L’objet de découpage est masqué automatiquement. Pour modifier cette option, sélectionnez le viewport et cochez l’option Afficher le contour du découpage dans la palette Info Objet.
