Kenmerken van uitlaten opnemen en toekennen

Methode	Gereedschap	Gereedschappenset
Instellingen opnemen	Uitlaat Druppeluitlaat	Irrigatie

Je kan de instellingen van een bestaande uitlaat of druppeluitlaat opnemen en aan nieuwe uitlaten toekennen. Bovendien kan je uitlaten en druppeluitlaten creëren op een reeds bestaande buis of langs een reeds bestaande vorm (polylijn). Dit is een makkelijke manier om snel uitlaten en druppeluitlaten in de tekening te plaatsen.

Om kenmerken van uitlaten of druppeluitlaten op te nemen en toe te kennen:

Activeer het gereedschap en de methode.

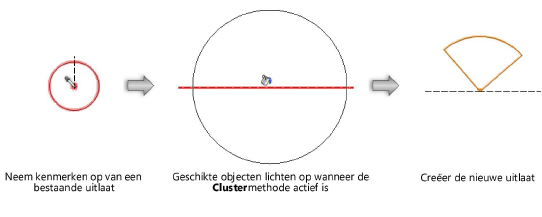

Klik met het pipet op een bestaande uitlaat of druppeluitlaat om de kenmerken ervan op te nemen. Objecten waarvoor dit mogelijk is lichten op wanneer je met de cursor over ze beweegt. Bij de optie Uitlaat in de Methodebalk verschijnt de melding "Kies een uitlaat". De methode schakelt automatisch naar de eerder gebruikte methode - ofwel D.m.v. twee klikken, ofwel Converteren.

Als je uitlaten invoegt (D.m.v. twee klikken methode), zullen ze de eigenschappen van de hulpbron uitlaat gebruiken.

Klik in de Converteer methode op een geldig object om uitlaten te ontvangen, zoals een buis, een lijn, een gebogen polylijn of een polylijn die een vorm definieert. Geschikte objecten lichten op wanneer je met de cursor over ze beweegt. Kies je een lijn of polylijn als object, dan worden de uitlaten of druppeluitlaten over deze lijn verdeeld. Kies je daarentegen een gesloten vorm, dan wordt een rechthoekige of driehoekige serie uitlaten binnen deze vorm gecreëerd. De waarden voor Maatvoering plaatsing, die je in het Instellingenvenster kunt kiezen, bepalen de manier waarop de uitlaten worden geplaatst.

Klik voor een uitlaat om de straal van de uitlaat te definiëren en vervolgens de boog en oriëntatie van het spuitpatroon; klik voor een druppeluitlaat in de methode D.m.v. twee klikken om de polylijn van de druppeluitlaat te tekenen.

De uitlaten krijgen dezelfde kenmerken als de bronuitlaat die je selecteerde, en ze worden automatisch verbonden met reeds bestaande buizen.
