Stelvoeten op maat creëren
Stelvoeten bestaan uit:
de stelvoeten zelf
stelvoetmontageplaten
glijvoeten
toebehoren
Geometrie voor stelvoeten
Stelvoeten worden geplaatst op basis van geometrie. Zorg bij het creëren van deze geometrie dat je begint vanaf Z=0. Als je geen montageplaten gebruikt, pas je de CNC-bewerkingen rechtstreeks toe in dit bestand.
Technische gegevens:
Installation Height: de hoogte van de stelvoeten bij installatie
Min Height / Max Height: Voor stelvoeten met een vaste hoogte is de installatiehoogte = minimumhoogte = maximumhoogte
X Offset/ Y Offset: de afstand op de X- en Y-as

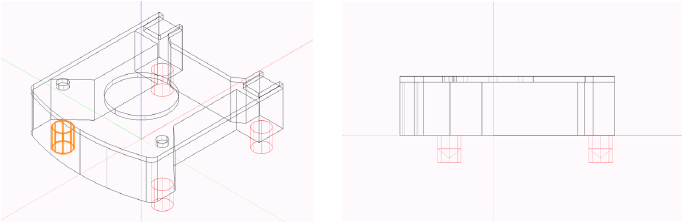

Montageplaten
Montageplaten moeten eveneens op het vlak met hoogte Z=0 liggen. De Z-as loopt door het middelpunt van de boring. De CNC-bewerkingen beginnen op Z=0 en wijzen naar onderen. Bij de technische gegevens kan indien gewenst een extra hoogte (Height addition) worden opgegeven.

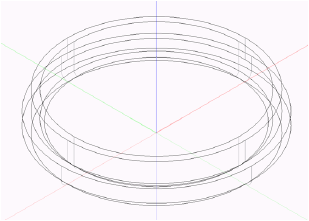

Glijvoeten
Glijvoeten moeten gecentreerd op het nulvlak worden geplaatst. Bij de technische gegevens moet je de hoogte (Height) opgeven.
Toebehoren

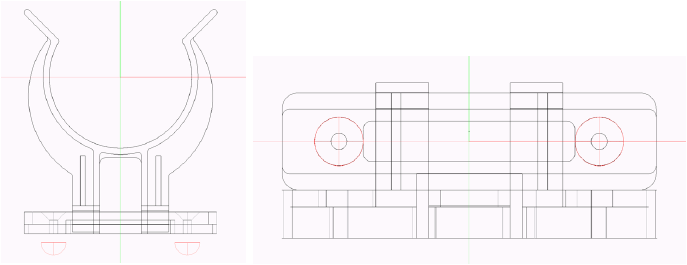

In vooraanzicht loopt de X-as door het middelpunt van de CNC-bewerkingen. In bovenaanzicht loopt de Z-as middendoor de rechthoekige plaat. De ruimte voor de veer onder de kastbodem kan worden aangepast in het recordveld Plinthreduction.
