Tworzenie szafek

Narzędzie	Wersja branżowa: Zestaw narzędzi
Szafka	Vectorworks Design Suite, Vectorworks Architect, Vectorworks Spotlight: Wnętrza Vectorworks Landmark: Architektura

Za pomocą narzędzia Szafka utworzysz szafki dolne, wiszące i wysokie na bazie różnych stylów, dostępnych w Menedżerze zasobów lub parametrów zdefiniowanych w oknie „Ustawienia szafki”. W razie potrzeby dodaj własne style. W tym celu wybierz najpierw typ szafki, korpusu, frontu, okuć itd., aby zastosować te same ustawienia do wszystkich szafek jednocześnie (zob. Zagadnienie: Style obiektów parametrycznych). Szafki mogą być tworzone, zarówno w rzucie 2D/głównym, jak i widokach 3D.

Oprócz standardowych typów szafek Vectorworks oferuje także możliwość tworzenia szafek niestandardowych (zob. Tworzenie szaf niestandardowych).

Tryb	Opis
Wyrównaj do lewej Wyrównaj do punktu środkowego Wyrównaj do prawej	Wstaw szafkę z ustawieniami, zdefiniowanymi w „Ustawieniach szafki”, używając wybranego trybu wyrównania; zob.  Wstaw symbol
Szerokość niestandardowa	W przypadku szafki, której szerokość zdefiniowana jest Według wystąpienia, narysuj linię, aby wyznaczyć szerokość szafki.
Powiel wzdłuż linii	W tym trybie wstawisz więcej szafek o stałej szerokości wzdłuż narysowanej linii.
Styl	Kliknij, aby otworzyć Próbnik zasobów. Wybierz styl, który chcesz zastosować. Dwukrotnie kliknij zasób, aby go aktywować.
Szafka - Ustawienia	Kliknij tę ikonkę, aby otworzyć okno dialogowe „Ustawienia szafki”, w którym możesz określić domyślne parametry obiektu; zob.  Ustawienia szafki

Tryby wyrównania umożliwiają wstawienie symbolu szafki z Menedżera zasobów do rysunku. Zaznaczony tryb określa sposób, w jaki obiekt zostanie umieszczony na rysunku.

Wstawianie szafek przy użyciu trybów wyrównania

Tryb	Narzędzie	Zestaw narzędzi
Wyrównaj do lewej Wyrównaj do punktu środkowego Wyrównaj do prawej	Szafka	Vectorworks Design Suite, Vectorworks Architect, Vectorworks Spotlight: Wnętrza Vectorworks Landmark: Architektura

Tryby wyrównania zmieniają położenie punktu wstawienia wzdłuż osi X; zob. Wstaw symbol.

Aby wstawić szafkę za pomocą jednego z trybów wyrównania, wykonaj następujące kroki:

Włącz narzędzie i kliknij wybrany tryb.

Wykonaj jedną z poniższych czynności:

Kliknij na Pasku trybów listę rozwijaną Styl, aby wybrać zasób z Próbnika zasobów.

Kliknij ikonę Szafka - Ustawienia, aby otworzyć okno ustawień i zdefiniować w nim domyślne ustawienia narzędzia.

Parametry szafki można edytować później w palecie Info.

Kliknij w obszarze rysunku, aby wyznaczyć lokalizację obiektu. Kliknij ponownie, aby wyznaczyć kąt obrotu obiektu.

Opcjonalnie utwórz styl obiektu na podstawie obiektu bez przypisanego stylu (zob. Niestandardowe style obiektów parametrycznych z opcjami katalogowymi).

Tworzenie szafek z niestandardową szerokością

Tryb	Narzędzie	Zestaw narzędzi
Szerokość niestandardowa	Szafka	Vectorworks Design Suite, Vectorworks Architect, Vectorworks Spotlight: Wnętrza Vectorworks Landmark: Architektura

W przypadku szafki, której Szerokość zdefiniowana jest Według wystąpienia, tryb Szerokość niestandardowa pozwala narysować linię, która wyznacza szerokość szafki.

Aby wstawić szafkę w trybie Szerokość niestandardowa, wykonaj następujące kroki:

Włącz narzędzie i kliknij wybrany tryb.

Wykonaj jedną z poniższych czynności:

Kliknij na Pasku trybów listę rozwijaną Styl, aby wybrać zasób z Próbnika zasobów.

Kliknij ikonę Szafka - Ustawienia, aby otworzyć okno ustawień i zdefiniować w nim domyślne ustawienia narzędzia.

Parametry szafki można edytować później w palecie Info.

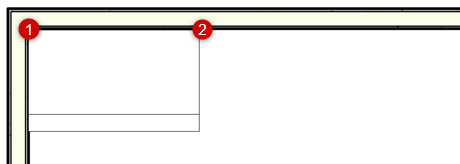

Kliknij raz, aby wyznaczyć pierwsze naroże szafki. Przeciągnij kursor w żądane miejsce; na ekranie zostanie wyświetlony podgląd szafki.

Kliknij ponownie, aby wstawić drugi narożnik. Szerokość szafki zostanie automatycznie dopasowana do narysowanego obiektu.

Opcjonalnie utwórz styl obiektu na podstawie obiektu bez przypisanego stylu (zob. Niestandardowe style obiektów parametrycznych z opcjami katalogowymi).

Tworzenie ciągu szafek wzdłuż narysowanej linii

Tryb	Narzędzie	Zestaw narzędzi
Powiel wzdłuż linii	Szafka	Vectorworks Design Suite, Vectorworks Architect, Vectorworks Spotlight: Wnętrza Vectorworks Landmark: Architektura

Tryb Powiel wzdłuż linii służy do tworzenia ciągu szafek o tej samej szerokości wzdłuż narysowanej linii. Szerokość szafki jest zdefiniowana Według stylu lub odpowiada ustawieniom użytkownika. Jeśli długość linii nie jest wielokrotnością długości szafki, pozostała część linii nie zostanie wykorzystana.

Aby wstawić ciąg szafek w trybie Powiel wzdłuż linii , wykonaj następujące kroki:

Włącz narzędzie i kliknij wybrany tryb.

Wykonaj jedną z poniższych czynności:

Kliknij na Pasku trybów listę rozwijaną Styl, aby wybrać zasób z Próbnika zasobów.

Kliknij ikonę Szafka - Ustawienia, aby otworzyć okno ustawień i zdefiniować w nim domyślne ustawienia narzędzia.

Parametry szafki można edytować później w palecie Info.

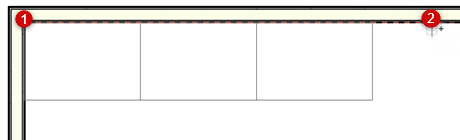

Kliknij, aby wyznaczyć tylny lewy narożnik rzędu szafek. Przeciągnij kursor w żądane miejsce; na ekranie zostanie wyświetlony podgląd szafek.

Kliknij ponowie, aby wstawić rząd szafek.

Opcjonalnie utwórz styl obiektu na podstawie tego obiektu (zob. Standardowe style obiektów parametrycznych z opcjami katalogowymi).



Ustawienia szafki
