Appliquer un miroir de symétrie aux objets selon un axe

Mode	Outil	Trousse	Raccourci
Miroir Miroir - Dupliquer	Miroir	Outils de base	=

Pour réfléchir des objets par rapport à un axe :

Dans une vue 2D ou 3D, sélectionnez les objets à symétriser.

Sélectionnez l’outil et le mode adéquat, en fonction de votre choix de conserver l’objet d’origine ou non.

Cliquez pour définir le début de la ligne axiale. Lorsque vous faites glisser le curseur pour créer cette ligne, un aperçu de l’objet réfléchi apparaît. Cliquez une nouvelle fois pour terminer de dessiner la ligne axiale.

(Module d’extension requis) Les objets hybrides tels que les murs ou les poteaux restent perpendiculaires au plan du calque actif lorsqu'ils sont symétrisés. Si vous symétrisez un objet hybride, dessinez la ligne axiale de façon à ce qu’elle coupe le plan du calque actif selon un angle de 90°.

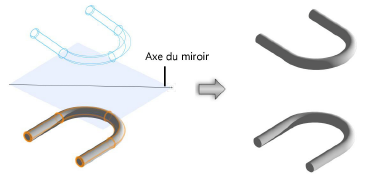

L’objet, ou sa copie, est réfléchi du côté opposé du plan créé par la projection de l’axe sur le plan de travail.

Mode Miroir

Mode Miroir - Dupliquer

Les extrémités de l’axe doivent occuper deux emplacements distincts sur le plan de travail. Dans les vues 3D, vous ne pouvez pas réfléchir des objets si les deux points ne sont pas coïncidents au plan actif.

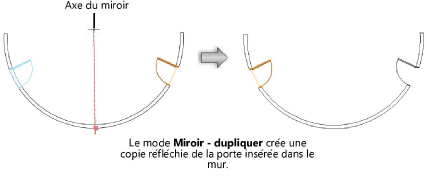

Pour les objets dans des murs, l’objet réfléchi est placé dans le mur si l’espace disponible est suffisant (module d’extension requis).
