Spiegelen om een as

Methode	Gereedschap	Gereedschappenset	Sneltoets
Roteer Spiegel-dupliceer	Spiegel	Basisgereedschappen	=

Om objecten te spiegelen om een as:

Selecteer in een 2D of 3D-aanzicht de object(en) om te spiegelen.

Activeer het gereedschap en selecteer de gepaste methode, afhankelijk van of je het originele of gedupliceerde object wilt spiegelen.

Klik om het beginpunt van de as te bepalen. Zodra je met de muis beweegt, verschijnt er een voorvertoning van het gespiegelde object. Klik om het eindpunt van de as te bepalen.

(Design Suite-product vereist) Hybride objecten zoals muren of kolommen blijven loodrecht op het actieve laagvlak wanneer ze gespiegeld worden. Als je een hybride object spiegelt, trek je de aslijn zo dat deze het actieve laagvlak in een hoek van 90 graden snijdt.

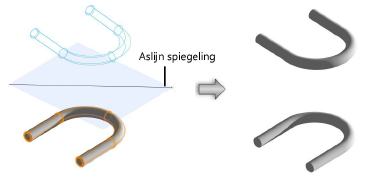

Door de aslijn op het werkvlak te projecteren wordt een vlak gecreëerd aan de overzijde waarvan het object gespiegeld wordt.

Standaard methode

Dupliceer methode

Zorg ervoor dat het begin- en eindpunt van de aslijn niet op dezelfde locatie op het actieve werkvlak liggen. Indien de tekening in 3D wordt weergegeven, zal het spiegelen niet werken wanneer deze punten samenvallen op het actieve vlak.

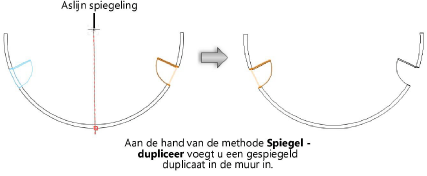

Het spiegelbeeld van objecten in muren wordt eveneens in de muur geplaatst, indien er voldoende ruimte is (Vectorworks-uitbreidingsmodule vereist).
