Helling instellingen

Algemeen

Selecteer twee parameters op basis waarvan je de helling wilt berekenen. Voer de twee bekende parameters in om de andere hellingparameters te berekenen en weer te geven.

De beginhoogte van het eerste en/of tweede punt van het hellingsobject wordt bepaald door deze methoden:

Indien een bestaand hellingsobject zich onder één van de punten bevindt, wordt de hoogte van het bestaande hellingsobject gebruikt.

Als een bakenobject zich onder een van de punten bevindt, wordt de hoogte ervan gebruikt.

Als een terreinmodel zich onder een van de punten bevindt, wordt de berekende hoogte van het punt gebruikt.

Als geen van de bovenstaande situaties zich voordoet, wordt rekening gehouden met de waarden van Parameter 1 en Parameter 2 .

Parameter 1

Selecteer de eerste bekende parameter (Peil 1, Peil 2, neerwaartse helling in %, opwaartse helling in %, neerwaartse verhouding (stijging/afstand), opwaartse verhouding (stijging/afstand) of hoogteverandering) en voer de waarde in die bij de parameter hoort.

Parameter 2

Selecteer de tweede bekende parameter (de beschikbare keuzes hangen af van de eerste geselecteerde parameter; ten minste één van de twee bekende parameters moet een peil zijn) en voer de waarde in die bij de parameter hoort.

Parameter weergave

De overige parameters worden berekend en weergegeven

Terreinmodel

Hellingobject methode

Gebruik hellingshoogte: Gebruikt de hoogtewaarden die zijn opgegeven in de Algemene parameters.

Gebruik hoogte van het terreinmodel: Selecteer deze optie als de helling binnen een terreinmodel ligt en je de helling wilt bepalen op basis van het bestaande of toekomstie terreinmodel. De waarden in de Algemene parameters zijn niet van toepassing. Het hellingsobject wordt bijgewerkt met het terreinmodel.

Als terreinbewerkingsobject: Gebruikt het hellingsobject als een terreinbewerkingsobject; de hoogtewaarden die zijn opgegeven in de Algemene parameters worden toegepast op het bestaande of voorgestelde terreinmodel. Werk het terreinmodel bij om de aanpassingen door te voeren. Selecteer hiervoor het terreinmodel en klik in het Infopalet op Bijwerken.

Laag terreinmodel

Om het gekoppelde terreinmodel te wijzigen (zie Tekenobjecten toevoegen aan het terreinmodel), selecteer je de ontwerplaag van het terreinmodel. Het terreinmodel moet worden bijgewerkt zodat de helling het kan bewerken. Als je wilt dat de helling verbinding maakt tussen verschillende terreinmodellen voor een project met opmetingen die in de verschillende stadia van het ontwerp worden bijgewerkt, of om verschillende ontwerpoplossingen te testen zonder dat het telkens handmatig opnieuw moet worden verbonden, plaats de helling dan op een laag boven de lagen van het terreinmodel en selecteer hier Automatisch; de helling zal automatisch verbinding maken met het zichtbare terreinmodel dat er het dichtst onder ligt in de stapelvolgorde.

Toepassen op

Selecteer of het bestaande of voorgestelde terreinmodel hoogtewaarden geeft als Hoogte van het terreinmodel is geselecteerd, of welk terreinmodel moet worden gewijzigd als Hoogte van het terreinmodel is geselecteerd.

Drempelwaarde

Voor een gebogen helling die dient als terreinbewerkingsobject, voer een positieve waarde in om de horizontale afstand tussen de dichtstbijzijnde delen van twee aangrenzende delen van het bewerkingsobject opnieuw te definiëren. Naarmate de afstand groter is, wordt de polygoon die het bewerkingsobject voorstelt, eenvoudiger. Een kortere afstand zorgt ervoor dat er meer bronpunten zijn die het terreinmodel veranderen. Een waarde van 0 (nul) vereenvoudigt het bewerkingsobject niet.

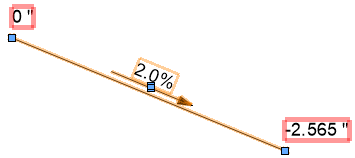

Hoogtepunten

Hoogteaanduiding symbool

Klik op het hoogteaanduiding symbool om een andere hulpbron via de Hulpbronnenkiezer te selecteren Kies het symbool dat je aan het einde van de hellingslijn wilt weergeven.

Schaal

Schaalt de hoogteaanduiding ten opzichte van de laagschaal met de opgegeven schaalfactor; een Factor kleiner dan één verkleint de aanduiding, een Factor groter dan één vergroot de aanduiding.

Toon hellingsgraad

Vink deze optie aan om de hellingswaarde weer te geven.

Als de waarde niet wordt weergegeven, vergroot je de tekstgrootte door Tekst > Groottete selecteren.

Toon geprojecteerde lengte/oppervlaktelengte waarde

Toont de geprojecteerde hellinglengte/oppervlaktelengte en de hellingpijl; de hellingpijl geeft altijd de dalende hellingrichting aan. Voer desgewenst een voorvoegsel voor de waarde in.

De geprojecteerde lengte is de afstand tussen de punten zoals gemeten langs een horizontale projectie; de oppervlaktelengte is de afstand tussen de punten zoals gemeten langs het oppervlak, wat een nauwkeurigere berekening voor aankoopschattingen vergemakkelijkt.

Als zowel Toon geprojecteerde lengte als Toon oppervlaktelengte zijn geselecteerd, worden beide waarden weergegeven langs het object, met een schuine streep (/) ertussen (voorvoegsel + geprojecteerde lengte/voorvoegsel + oppervlaktelengte).

Toon de lengte(n) onder de pijl

Wanneer Toon geprojecteerde lengte waarde en/of Toon oppervlaktelengte waarde is geselecteerd, wordt de waarde onder de hellingpijl weergegeven.

Teken lijn

Vink deze optie aan om een hellingslijn te tekenen die de afstand tussen twee hoogtepunten voorstelt.
