Muren tekenen
|
Gereedschap |
Gereedschappenset |
Sneltoets |
|
Rechte muur
|
Architectuur |
9 |

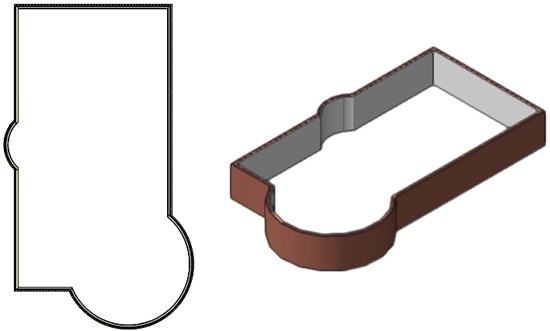

Het Muur gereedschap creëert hybride muur objecten, dit voegt zowel een 2D als 3D versie van de muur toe aan de tekening; individuele muren kunnen verbonden worden in een muurnetwerk. Muren creëren en bewerken kan zowel in 2D als in 3D. Met dit gereedschap kan je zowel rechte als gebogen muren, standaard muren en vliesgevels creëren. Zie De richting van muren voor details over hoe het startpunt en de richting waarin de muur wordt getekend de binnen- en buitenzijden van de muur bepaalt.
Je kan muren tekenen door middel van de muis of door de Coördinatenbalk samen met de muis te gebruiken (zie De Coördinatenbalk gebruiken). Bij de volgende instructies wordt ervan uitgegaan dat je de muis gebruikt.
Als je de Coördinatenbalk gebruikt, bepaalt de Invoeglijn methode instelling of de opgegeven coördinaten voor de linkerrand, het midden, de rechterrand, of vanaf een plaats op maat van toepassing zijn.
Controlepunt methode
|
Methode |
Gereedschap |
Werkomgeving: gereedschappenset |
Sneltoets |
|
D.m.v. controlepunten
|
Muur
|
Design Suite, Architectuur, Spotlight: Architectuur Landschap: Architectuur en Landschap |
9 |
Om muren te creëren met de D.m.v. controlepunt tekenmethode:
Klik op het gereedschap, en klik vervolgens op de gepaste invoeglijn methodes en tekenmethode. (Zie Muren creëren).
Ga verder met één van de werkwijzen hieronder:
Klik in de Methodebalk op het veld naast Muurstijl om een hulpbron via de Hulpbronnenkiezer te selecteren (zie Muurstijlen gebruiken).
De vliesgevel stijlen in de Vectorworksbibliotheken beginnen met het prefix CW om ze gemakkelijk te herkennen.
Klik op de knop Instellingen om het dialoogvenster ‘Muur’ te openen en de standaardinstellingen voor het gereedschap aan te passen. Zie Instellingen standaardmuren of Instellingen vliesgevels afhankelijk van het Muurtype.
Nadien kan je de parameters wijzigen via het Infopalet.
Klik aan het beginpunt van de eerste muur.
Klik opnieuw om het einde van de muur te bepalen en het beginpunt van de volgende muur. Ga verder met muren tekenen op deze manier tot elke muur volledig is. Voor meer informatie over de beschikbare lineaire en gebogen pad tekenmethodes, zie Polylijnen tekenen.
Dubbelklik om de muur te voltooien als het begin- en eindpunt niet samenvallen. Als dit wel het geval is, volstaat het om eenmaal te klikken op het beginpunt (waar een grijphint verschijnt) om de muur te verbinden.
Wanneer je een muurnetwerk tekent, beweeg je de cursor in de richting van de voorlaatste klik, maar druk je op de sneltoets (standaard K) in plaats van te klikken; de software berekent dan de juiste uitlijning en positie voor een hoek van 90° en plaatst de laatste twee klikken om het muurnetwerk te voltooien.
Rechthoek methode
|
Methode |
Gereedschap |
Werkomgeving: Gereedschappenset |
Sneltoets |
|
Rechthoek
|
Muur
|
Design Suite, Architectuur, Spotlight: Architectuur Landschap: Architectuur en Landschap |
9 |
Om rechte muren tekenen met de Rechthoek tekenmethode:
Klik op het gereedschap, en klik vervolgens op de gepaste invoeglijn methodes en tekenmethode(zie Muren creëren).
Ga verder met één van de werkwijzen hieronder:
Klik in de Methodebalk op Muurstijl om een hulpbron via de Hulpbronnenkiezer te selecteren (zie Muurstijlen gebruiken).
De vliesgevel stijlen in de Vectorworksbibliotheken beginnen met het prefix CW om ze gemakkelijk te herkennen.
Klik op de knop Instellingen om het dialoogvenster ‘Muur’ te openen en de standaardinstellingen voor het gereedschap aan te passen. Zie Instellingen standaardmuren of Instellingen vliesgevels afhankelijk van het Muurtype.
Nadien kan je de parameters wijzigen via het Infopalet.
Klik aan het beginpunt van de muur; dit wordt een hoek van het rechthoekige muursysteem.
Beweeg de muis naar de tegenoverliggende hoek totdat de gewenste grootte van de rechthoek wordt voorvertoond. Klik om het tegenoverliggende hoekpunt vast te leggen. Er worden vier muren gecreëerd.
Als de Vectorworksvoorkeur Automatische muurverbinding is aangevinkt, zullen overlappende of rakende muren die met de Rechthoek methode getekend werden, automatisch verbindingen creëren zodat je snel complexe netwerken kunt tekenen. Zie Muren automatisch verbinden met Rechthoek methode voor meer informatie over de regels voor dit soort interacties.
