Obszar wydruku

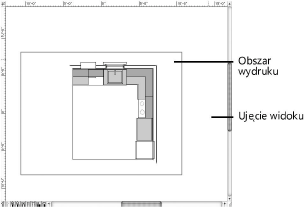

Wewnątrz ujęcia widoku - czyli obszaru, w którym rysujesz - znajduje się kolorowa ramka wyznaczająca obszar wydruku. Tylko obiekty położone wewnątrz tej ramki zostaną wydrukowane; wszelkie obiekty spoza jej obszaru nie zostaną uwzględnione na wydruku.
W oknie dialogowym „Obszar wydruku” obliczane są strony potrzebne do wydrukowania całego rysunku za pomocą wybranej drukarki. Format papieru (A0, A1, A4 itd.) oraz drukarkę można wybrać w oknie dialogowym Ustawienia strony.
Dzięki temu ten sam rysunek można drukować lub plotować na kilku urządzeniach bez konieczności modyfikowania rysunku. Jeśli na przykład wybierzesz w oknie dialogowym „Obszar wydruku” jako format papieru opcję „ASME A”, a w oknie dialogowym „Ustawienia strony” zaznaczysz format „Letter”, Vectorworks obliczy, że rysunek drukowany na standardowej drukarce laserowej zajmie na wydruku 12 stron o wymiarach 8,5˝ x 11˝. Liczba potrzebnych stron o wymiarach 8,5˝ x 11˝ w poziomie i w pionie zostanie automatycznie dostosowana w oknie dialogowym Obszar wydruku. Aby ten sam rysunek wysłać do plotera, zmień ustawienia w oknie dialogowym Ustawienia strony. Vectorworks automatycznie obliczy ponownie liczbę wymaganych stron.
Aby wyświetlić lub ukryć obszar wydruku, włącz/wyłącz preferencję podręczną Pokaż obszar wydruku w oknie dialogowym „Obszar wydruku”. Aby ujęcie widoku wyświetlić w innym kolorze, zob. Opcje graficzne.
Ujęcie widoku (w tym obszar wydruku) definiowany jest odrębnie dla każdego arkusza prezentacji (zob. Właściwości arkuszy prezentacji).
