Wyznaczanie granic działki
|
Narzędzie |
Zestaw narzędzi |
|
Granice działki
|
Vectorworks Design Suite, Vectorworks Architect, Vectorworks Landmark: Krajobraz |

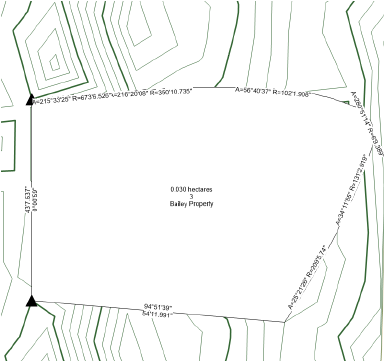

Za pomocą narzędzia Granice działki można wyznaczyć granice na podstawie pomiarów geodezyjnych. Granice działki składają się z polilinii z segmentami linii i/lub łuku. Ostatni segment można obliczyć i utworzyć automatycznie, a przy każdym segmencie można umieścić określone dane. Parametry krzywej zostaną uwzględnione w arkuszu kalkulacyjnym.
|
Tryb |
Opis |
|
Przy użyciu kierunku i długości
|
Użyj tego trybu, aby narysować granice działki definiując kierunek i długość poszczególnych segmentów. |
|
Punkt kontrolny
|
Zaznacz ten tryb i opcję rysowania polilinii, aby wyznaczyć ścieżkę granic działki. Do tego celu zostaną użyte bieżące ustawienia narzędzia (zob. Właściwości granic działki). |
|
Tryby tworzenia polilinii |
W trybie Punkt kontrolny pozwalają wybrać sposób rysowania ścieżki obiektu; zob. Tworzenie polilinii |
|
Ustawienia
|
Dostosuj ustawienia. |
Granice działki można także wykonać następującymi metodami:
Narysuj zamknięty kształt 2D, a następnie zastosuj polecenie Utwórz obiekty z kształtów (zob. Tworzenie obiektów z kształtów).
Narysuj łuki i linie, a następnie zaznacz w menu Modyfikacja > Złącz, aby utworzyć pojedynczą polilinię. Następnie można przekształcić tę polilinię w granice działki za pomocą polecenia Utwórz obiekty z kształtów.
