Démarrage rapide : Créer les schémas et la représentation graphique d'un spectacle scolaire

Niveau de difficulté : Débutant

ConnectCAD permet de modéliser les équipements, les connexions et le câblage nécessaires aux réseaux électroniques. Dans ce tutoriel, vous allez créer un réseau audio pour un groupe scolaire jouant dans un auditorium. Vous découvrirez à quel point il est facile de :

Créer un nouveau dessin et ajouter des périphériques

Connecter les périphériques

Créer une représentation graphique montrant la position des équipements dans les racks, à l’échelle

Créer un tableau reprenant les composants du dessin

L'emplacement des commandes et des outils varie en fonction de la configuration. Vous pouvez apprendre à utiliser la fonction de recherche rapide pour trouver rapidement des commandes ou des outils (voir Recherche rapide). Vous pouvez également consulter le fichier PDF « Commandes et outils » dans l'aide en ligne de Vectorworks.



Ajouter un périphérique à un nouveau dessin

Pour commencer, créons un nouveau dessin, ajoutons-y un périphérique et personnalisons-le.

Sélectionnez Fichier > Nouveau, puis sélectionnez le modèle ConnectCAD.

Un nouveau dessin s'ouvre en vue Plan 2D.

Sélectionnez le calque de de dessin « Schematic » dans la Barre d'affichage ou dans la palette Explorateur.

Sélectionnez l'outil Périphérique   et dessinez un périphérique d'environ 50 mm sur 76 mm.

Dans la palette Info Objet, Saisissez « Micros scène » pour le Nom du périphérique et l'Étiquette et « Micros » pour la Description.

Le nom du périphérique/l’étiquette et la description s'affichent sur le périphérique.

Sélectionnez l’outil Connecteur . Dans la Barre des modes :

Saisissez « Microphone » comme Nom.

Sélectionnez les modes Sortie et Connecteur droit.

Sélectionnez le type de Signal MIC/LINE (mic or line analog audio). (Le connecteur est automatiquement sélectionné pour vous)

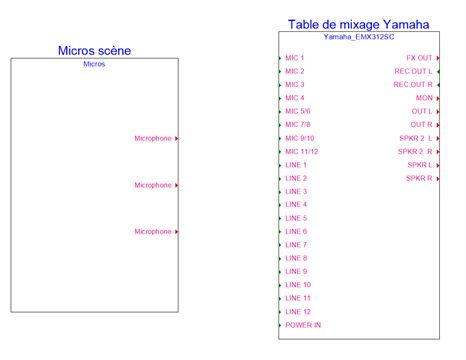

Cliquez pour placer trois microphones sur le périphérique, un pour chaque élève sur scène. Les microphones n'ont qu'une fonction de sortie : ils sont donc placés sur le côté droit de l'appareil.

Ajouter une table de mixage

Les microphones sont reliés à une table de mixage située dans la salle de contrôle à l'arrière de l'auditorium. Ajoutons la table de mixage au schéma.

Sélectionnez l'outil Créateur de périphériques  et cliquez ensuite dans le dessin à droite des microphones.

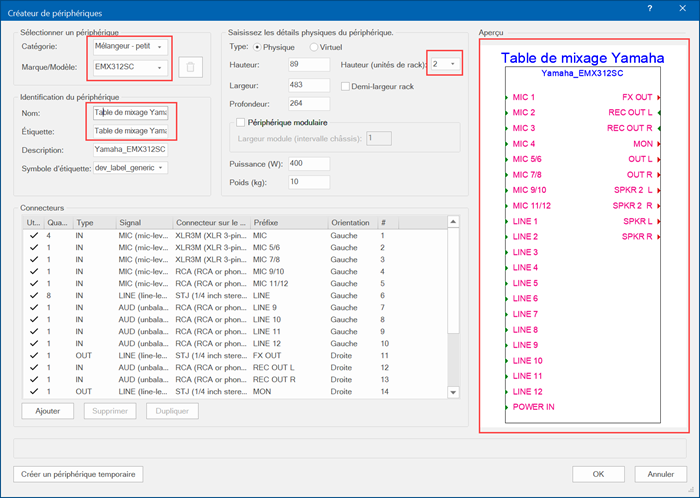

La boîte de dialogue « Créateur de périphériques » s’ouvre.

Sélectionnez la table de mixage d’un fabricant :

Catégorie : Audio > Mélangeur - petit

Marque/Modèle : Yamaha / EMX312SC

Nom de périphérique et Étiquette : Table de mixage Yamaha. (Si vous le souhaitez, vous pouvez modifier l'Étiquette)

Hauteur (unités rack) : 2

Vous voyez apparaître l’Aperçu de la table de mixage.

Cliquez sur OK pour l’ajouter au dessin.

Ajouter des haut-parleurs

Le mélangeur envoie le son à quatre haut-parleurs dans l'auditorium. Ajoutons les haut-parleurs au schéma.

Sélectionnez l'outil Créateur de périphériques et cliquez ensuite dans le dessin à droite de la table de mixage pour ouvrir la boîte de dialogue « Créateur de périphériques ».

Sélectionnez la haut-parleur d’un fabricant :

Catégorie : Audio > Haut-parleur

Marque/Modèle : JBL / EON206P

Nom de périphérique et Étiquette : Haut-parleur

Comme le haut-parleur n'est pas placé dans un cadre de rack, il n'est pas nécessaire de spécifier la Hauteur (unités de rack).

Cliquez sur OK pour ajouter le haut-parleur au dessin.

Gardez le haut-parleur sélectionné, et sélectionnez Édition > Dupliquer en réseau.

La boîte de dialogue « Dupliquer en réseau » apparaît.

Définissez les attributs suivants :

Forme : Réseau linéaire

Nombre de copies : 3

Position de la première copie déterminée par : Prochain clic

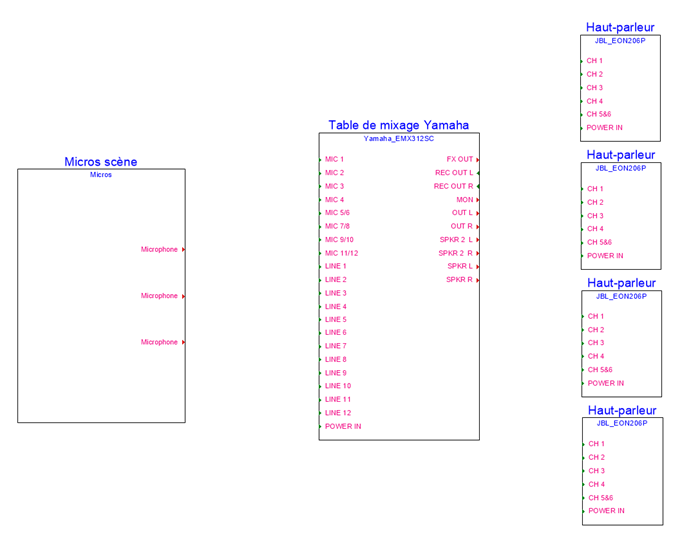

Cliquez sur OK, puis cliquez sous le premier haut-parleur pour en ajouter trois copies.

Vous pouvez également aligner les haut-parleurs verticalement à l'aide de la commande Aligner/Distribuer. Alignez les haut-parleurs sélectionnés sur le côté Gauche .

Étiqueter les haut-parleurs

Pour étiqueter les haut-parleurs :

Activez l'outil Sélection et sélectionnez les quatre haut-parleurs.

Sélectionnez ConnectCAD > Dessin > Renuméroter des objets ConnectCAD.

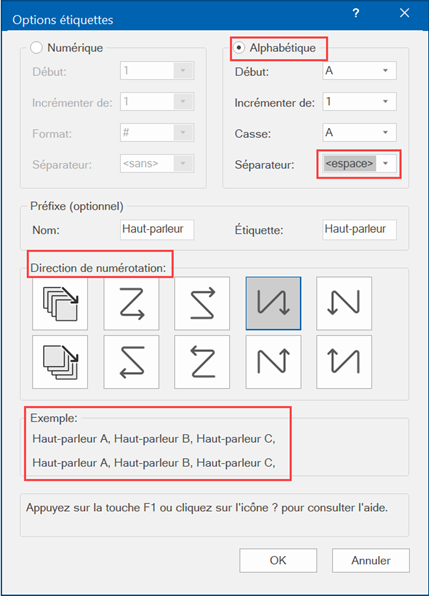

La boîte de dialogue « Options étiquettes » s’ouvre.

Sélectionnez l’option Alphabétique. Vous pouvez conserver la plupart des valeurs par défaut, mais sélectionnons l’option <espace> comme Séparateur. Sélectionnez ensuite une Direction de numérotation. Le cadre Exemple  montre comment les périphériques seront étiquetés.

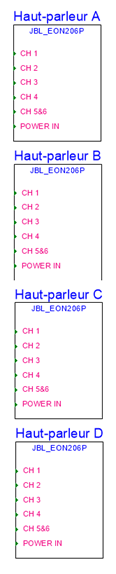

Cliquez sur OK pour étiqueter les haut-parleurs A, B, C et D.

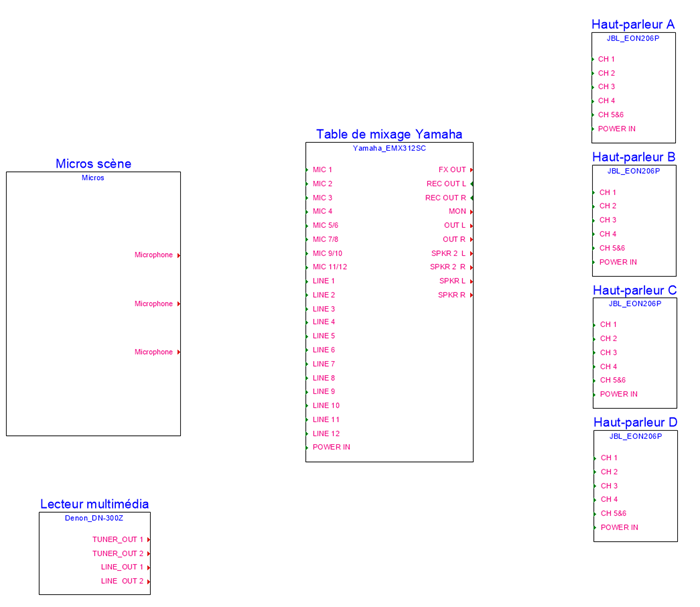

Ajouter un lecteur multimédia

Utilisons à nouveau l'outil Créateur de périphériques pour ajouter un lecteur multimédia. Le groupe souhaite jouer un fichier audio en fond.

Sélectionnez l'outil Créateur de périphériques et cliquez ensuite dans le dessin sous le périphérique « Micros scène » pour ouvrir la boîte de dialogue « Créateur de périphériques ».

Sélectionnez le lecteur CD/média d’un fabricant :

Catégorie : Audio > Lecteur CD/média

Marque/Modèle : Denon > DN-300Z

Nom de périphérique et Étiquette : Lecteur multimédia

Hauteur (unités rack) : 1

Cliquez sur OK pour ajouter le lecteur.

Connecter les périphériques

Nous devons maintenant connecter les périphériques ajoutés au dessin.

Sélectionnez l’outil Connexion .

Connectez les micros à la table de mixage en cliquant sur le connecteur de chaque micro et en le connectant à une prise MIC de la table de mixage. Un circuit est créé.

Vous pouvez également sélectionner le mode Connexion multiple  pour connecter plusieurs connecteurs de microphone en même temps.

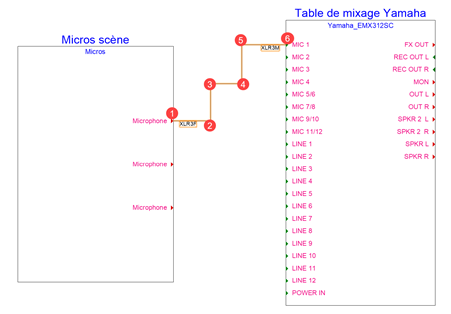

Vous pouvez cliquer sur deux connecteurs pour les relier ou, après avoir cliqué sur le premier connecteur, vous pouvez cliquer sur différents endroits du dessin pour définir des points intermédiaires pour le circuit.

Vous pouvez également utiliser l'outil Ajustement  avec le mode Ajouter un sommet  pour ajouter des sommets au circuit, puis faire glisser un point de contrôle pour modifier la trajectoire du circuit.

Reliez le connecteur LINE_OUT 1 du lecteur multimédia au connecteur LINE 1 de la table de mixage.

Connectez chacune des sorties de haut-parleur de la table de mixage (SPKR 2 L, SPKR 2 R, SPKR L, SPKR R) à CH 1 sur chaque haut-parleur. Pour chaque circuit, dans la palette Info Objet, sélectionnez « ADAT (unbalanced 8 channel digital audio) » pour le type de Signal.

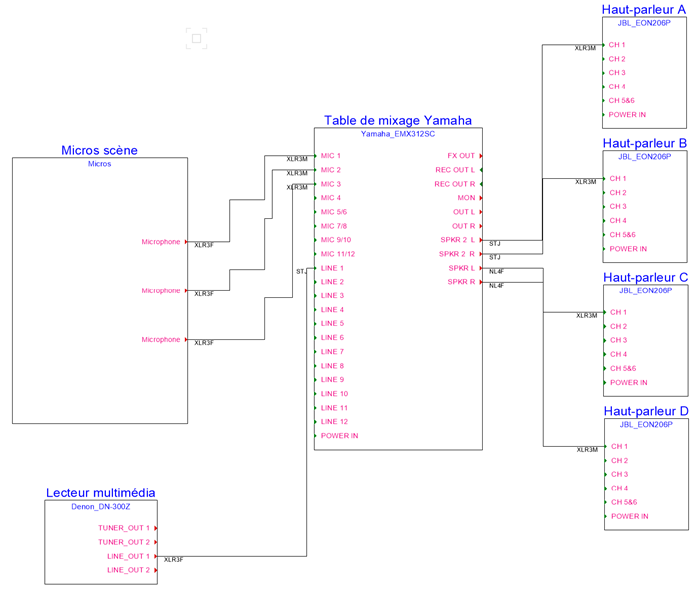

Nous avons maintenant notre schéma.

Créer une représentation graphique

Vectorworks peut créer des éléments d'équipement 3D à partir des périphériques schématiques du dessin. Créons une simple représentation graphique du schéma.

Sélectionnez la table de mixage et le lecteur multimédia.

Activez le calque « 3D Layout ».

Sélectionnez ConnectCAD > Disposition > Créer un équipement.

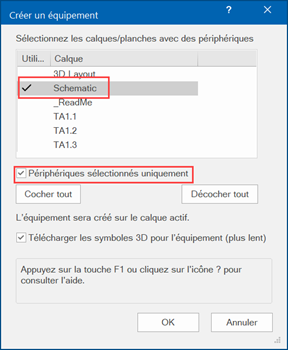

La boîte de dialogue « Créer un équipement » s’ouvre.

Cliquez sur Décocher tout, puis cliquez dans la colonne Utiliser à côté du calque « Schematic ».

Cochez l’option Périphériques sélectionnés uniquement.

Cliquez sur OK pour placer les équipements 3D du lecteur multimédia et de la table de mixage dans le dessin. Plaçons-les dans un rack.

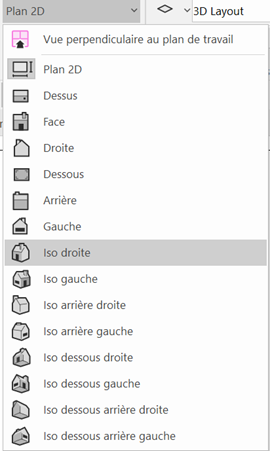

Dans la Barre d'affichage, sélectionnez Iso droite dans la liste Vue active/Vues standard, appuyez simplement sur la touche 3 de votre clavier numérique ou utilisez le cube de visualisation pour basculer vers une vue 3D.

Activez l'outil Rack 3D  et cliquez ensuite deux fois dans le dessin pour placer un rack. Gardez le rack sélectionné et sélectionnez une Hauteur de 25 (vu qu’il s’agit d’un petit rack) dans la palette Info Objet.

À l'aide de l'outil Sélection , faites glisser l'équipement dans le rack ou faites-le glisser pour le repositionner.

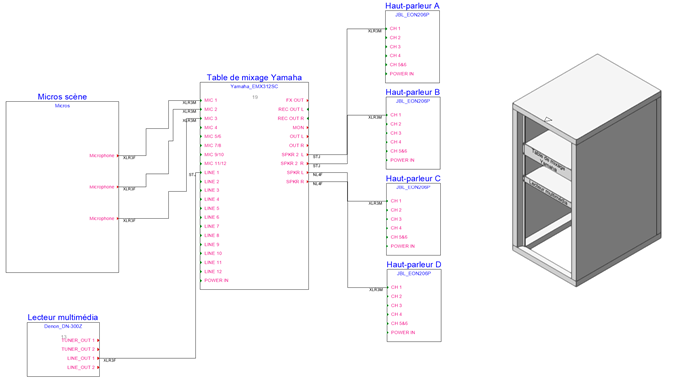

Maintenant, si nous modélisons la salle de contrôle au fond de l'auditorium, nous avons nos modèles 3D connectés aux éléments schématiques sur le calque de dessin schématique.

Créer un tableau

Créons un tableau pour le gestionnaire du théâtre reprenant les composants que nous prévoyons d'utiliser. Faisons cela dans un tableau Vectorworks.

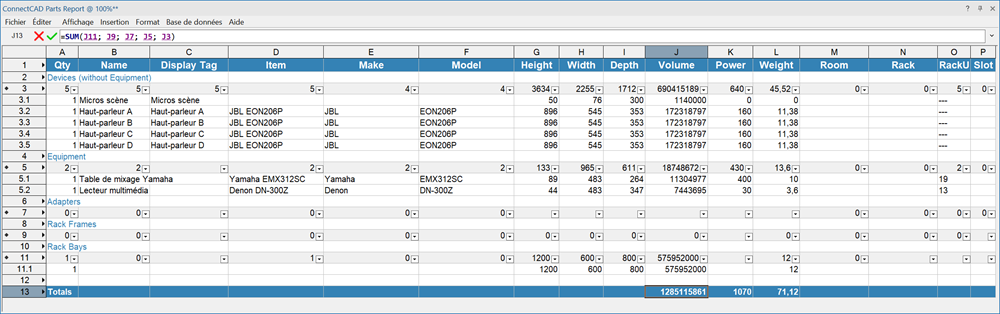

Sélectionnez ConnectCAD > Documentation > ConnectCAD Parts Report.

Le tableau est créé et s’ouvre automatiquement. Les périphériques et leur emplacement sont bien représentés pour les personnes ayant besoin de ces informations.
