Design SuiteCorrectieaanduidingen plaatsen

Gereedschap

Gereedschappenset

Correctieaanduiding


Aanduidingen

Gebruik het gereedschap Correctieaanduiding om correctieaanduidingen te maken. Dit zijn grafische wijzigingsverzoeken met tijdstempel op de tekening.

Je kunt ook correctieaanduidingen maken van geïmporteerde Bluebeam sessie aantekeningen; zie Bluebeam aantekening downloaden naar Vectorworks.

Methode

Omschrijving

Ovaal

Hiermee teken je een correctieaanduiding met een ovale vorm. Klik om het beginpunt vast te leggen, beweeg de cursor om de gewenste vorm te zien en klik opnieuw om het object te creëren.

Rechthoek

Hiermee teken je een correctieaanduiding met een rechthoekige vorm. Klik om het beginpunt vast te leggen, beweeg de cursor om de gewenste vorm te zien en klik opnieuw om het object te creëren.

Controlepunt

Hiermee teken je een correctieaanduiding in de vorm van een polylijn. klik om het beginpunt te bepalen; met elke volgende klik beëindig je het huidige segment en ga je tegelijkertijd verder met het volgende segment. Klik opnieuw op het beginpunt om een gesloten polylijn te maken of dubbelklik om een open polylijn te maken. Is de basisvorm een open polygoon, dan wordt de wolk automatisch voltooid op basis van de omtrek.

D.m.v. vrije hand polylijn


Hiermee teken je een correctieaanduiding op basis van een vrije hand polylijn. Klik om het beginpunt vast te leggen en sleep de cursor om de gewenste vorm te tekenen. Klik opnieuw om het eindpunt te bepalen. Is de basisvorm een open polygoon, dan wordt de wolk automatisch voltooid op basis van de omtrek.

Instellingen


Klik op deze knop om de standaardinstellingen voor het gereedschap aan te passen.

Om een correctieaanduiding rond een object of zone in de tekening te plaatsen:

Activeer het gereedschap en de methode.

Klik op de knop Instellingen om het dialoogvenster ‘Correctieaanduiding’ te openen en de standaardinstellingen voor het gereedschap aan te passen. Nadien kan je de parameters wijzigen via het Infopalet.

Klik om de velden te tonen/te verbergen.Klik om de velden te tonen/te verbergen.

Instellingen

Omschrijving

Stijl

Selecteer de stijl van de correctieaanduiding:

Wolk: creëert een correctieaanduiding in de vorm van een wolk.

Volle lijn-afgerond: zorgt voor afgeronde hoeken en een volle lijn.

Stippellijn-straal: zorgt voor afgeronde hoeken en een stippellijn.

Eenvoudig: creëert een vorm met een volle lijn en zonder afronding.

Stippellijn: creëert een vorm met een stippellijn en zonder afronding.

Toegekend door

Geef de naam op van de persoon door wie de correctieaanduiding wordt toegekend.

Toegekend aan

Geef de naam op van de persoon aan wie de correctieaanduiding wordt toegekend.

Activeer de ontwerplaag waarop de revisie moet worden uitgevoerd en teken de correctieaanduiding rond de aandachtszone.

De correctieaanduiding wordt gecreëerd volgens de gekozen tekenmethode. Verscheidene functies, zoals grijphinten en de grijpcursor, helpen je tijdens het tekenen.


Methode D.m.v. Rechthoek

Het dialoogvenster ‘Correctieaanduiding’ wordt geopend. Geef de benodigde informatie op voor de correctieaanduiding.

Klik om de velden te tonen/te verbergen.Klik om de velden te tonen/te verbergen.

Instellingen

Omschrijving

Omschrijving

Geef een omschrijving op voor de correctieaanduiding.

Toegekend door

Geef de naam op van de persoon door wie de correctieaanduiding wordt toegekend.

Toegekend aan

Geef de naam op van de persoon aan wie de correctieaanduiding wordt toegekend.

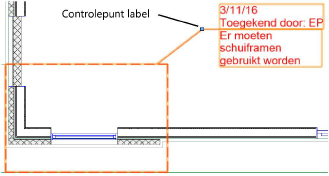

De correctieaanduiding geeft de huidige datum weer en markeert het deel van de tekening dat correctie behoeft. Je kan het tekstlabel en de aanduidingslijn verplaatsen door het controlepunt op de aanduidingslijn te verslepen. Voor meerdere bakens gebruik je het commando Lijn uit/Verdeel aanduidingslijnen om de leesbaarheid te verbeteren (zie Aanduidingslijnen uitlijnen en verdelen).


Je kan de eigenschappen van een of meer geselecteerde correctieaanduidingen wijzigen via het Infopalet.

Klik om de velden te tonen/te verbergen.Klik om de velden te tonen/te verbergen.

Instellingen

Omschrijving

Rotatie

Geef een waarde op in graden voor de rotatie van het object (0,00 is horizontaal).

Tekststijl

Selecteer hier een tekststijl uit de bibliotheek of uit het huidige document. Selecteer <Tekststijl klasse> om de stijl te gebruiken van de klasse van het object. Om de tekst op te maken met de opties in het menu Tekst selecteer je <Zonder stijl>. Zie  .

Stijl

Selecteer de stijl voor de correctieaanduiding.

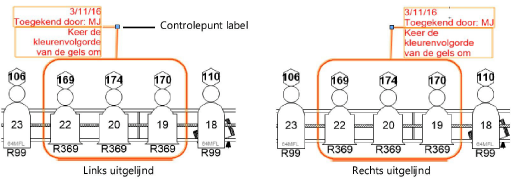

Uitlijning label

Selecteer hoe je het tekstlabel wilt uitlijnen.

Automatisch: keert het tekstlabel weg van de correctieaanduiding zodat ze niet overlappen.

Links: plaatst de tekst links van het labelcontrolepunt en lijnt de tekst rechts uit.

Rechts: plaatst de tekst rechts van het labelcontrolepunt en lijnt de tekst links uit.


Afgehandeld

Als de correctie is uitgevoerd, wijzigt u de status in Afgehandeld. De kleur van de correctieaanduiding wijzigt van rood naar geel. Vink de optie eventueel weer uit wanneer een nieuwe correctie van het gemarkeerde object of de gemarkeerde zone nodig is.

Toon toegekend door

Vink deze optie aan om de informatie in het veld Toegekend door in de correctieaanduiding op te nemen.

Toegekend door

Geef de naam of initialen op van de persoon door wie de correctieaanduiding wordt toegekend.

Toon toegekend aan

Vink deze optie aan om de informatie in het veld Toegekend aan in de correctieaanduiding op te nemen.

Toegekend aan

Geef de naam of initialen op van de persoon aan wie de correctieaanduiding wordt toegekend.

Creatiedatum

Dit is de datum waarop de correctieaanduiding werd gecreëerd.

Datum afgehandeld

Dit is de datum waarop de correctie is uitgevoerd.

Omschrijving

Dit is de omschrijving die in het tekstlabel verschijnt. Pas de omschrijving aan indien nodig.

Lengte label

Geef de lengte op van de scheidingslijn tussen de correctie-informatie en de omschrijving. Merk op: dit heeft invloed op de terugloop van de tekst voor de omschrijving.

Correctiestatus - Afgehandeld

Correctiestatus - Te behandelen
