Handgrepen op maat creëren
Je kunt de bibliotheek met handgrepen van Vectorworks interiorcad steeds uitbreiden. Een volledig handgreep-symbool beschikt over een 3D-geometrie van een handgreep, inclusief boorgaten om de handgreep te monteren en over commerciële gegevens. Je kunt ook een bestaande handgreep uit de bibliotheek dupliceren en deze naar wens aanpassen. Ga hiervoor naar het menu interiorcad > Beslag > Bewerk de bibliotheek met beslag en kies voor Kastelement - Handgrepen.
Hier zie je een voorbeeld van hoe een volledig functionerende handgreep gemaakt wordt:
De geometrie voor een handgreep creëren
De geometrie moet aan bepaalde voorwaarden voldoen, zodat de handgreep en de boorgaten correct geplaatst kunnen worden tijdens het maken van een kast.
De handgreep moet met de boorgaten op het ontwerplaagvlak (X/Y) ‘staan’. Dit betekent dus dat in vooraanzicht de boorgaten naar onder zijn gericht en dat de handgreep rechtop staat.

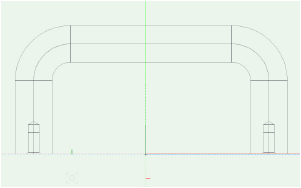

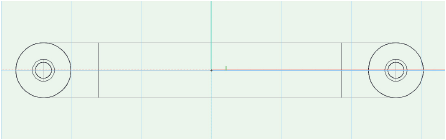

De handgreep moet gecentreerd zijn op het nulpunt. Dit betekent dat het middelpunt van de handgreep in bovenaanzicht overeen moet komen met het nulpunt.

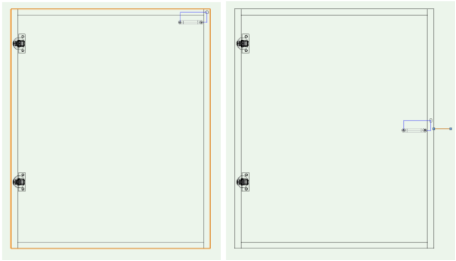

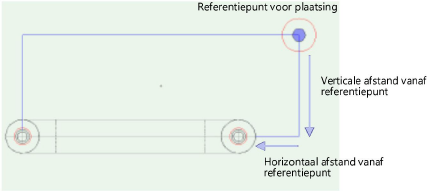

De plaatsing van de handgreep op de kast wordt bepaald door een rechthoek door het middelpunt van de meest naar buiten gelegen boorgaten. Let hier dus zeker op indien je asymmetrische handgrepen tekent. De horizontale en verticale afstand voor de handgreep kun je opgeven in de instellingendialoog van het kastelement (zie Instellingen Kastelement: Categorie Indeling).
Boorgaten voor handgrepen
Om geschikte boorgaten voor de handgrepen te creëren in CNC-export is het nodig de boorgaten toe te kennen aan de handgreep. Voor een correcte plaatsing van de handgreep is de positie van elk boorgat belangrijk.
Plaats vanuit bovenaanzicht een boorgat ergens in het document.

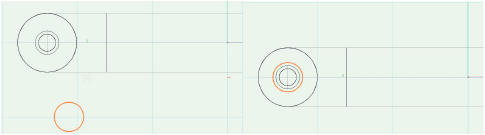

Verplaats (nog steeds vanuit bovenaanzicht) het boorgat naar de gewenste positie op de handgreep.
Controleer de plaatsing van het boorgat vanuit het vooraanzicht en het rechteraanzicht.

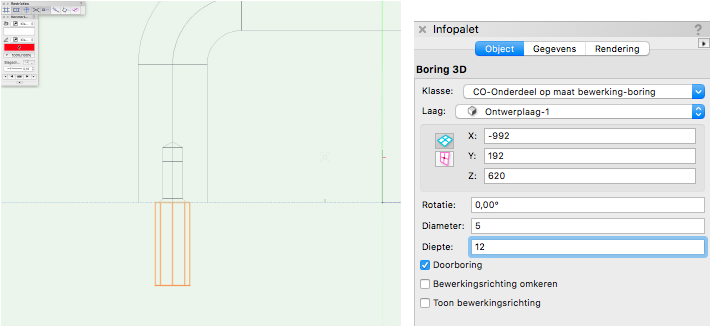

Voer de diameter van het boorgat in en plaats een vinkje bij Doorboring.
Als je Keer boorrichting om aanvinkt, dan zullen boorgaten in kastdeuren en ladefronten van binnenuit gemaakt worden.
Als er meerdere boorgaten nodig zijn, schakel je over naar vooraanzicht en dupliceer je het eerste boorgat en plaats je dit duplicaat op de volgende positie.
Controleer de plaatsing van de boorgaten nogmaals in vooraanzicht en vanuit het rechteraanzicht.
Commerciële gegevens van handgrepen
Commerciële gegevens worden opgeslagen in een database. Je vindt deze database terug op het tabblad Gegevens van het Infopalet van een object. Deze gegevens worden naar je document gekopieerd zodra je een handgreep op een kast plaatst.
Selecteer de geometrie van de handgreep.

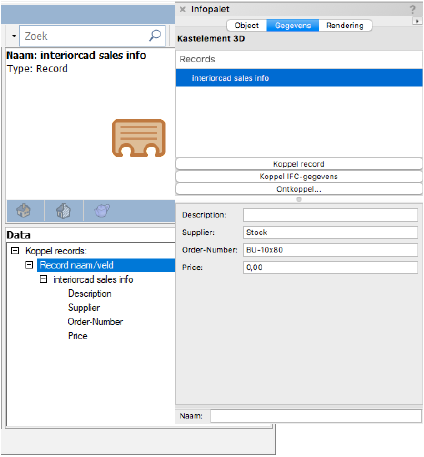

Ga naar het tabblad Gegevens van het Infopalet en koppel het record Sales Data aan het object.
Vul de vier recordvelden in.
Eigen handgrepen uit de Gebruikersbibliotheek gebruiken
Om je zelfgemaakte handgreep te gebruiken voor een Kastelement 3D:
Zet de volledige geometrie (handgreep en boorgaten) om naar een symbool.

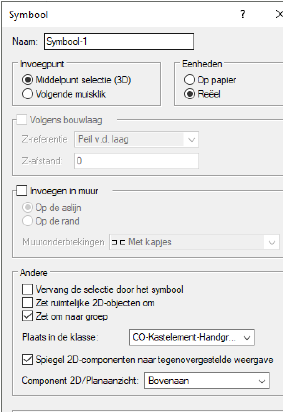

Gebruik onderstaande instellingen in het dialoogvenster ‘Creëer symbool’:
Controleer en corrigeer de geometrie en het invoegpunt van je nieuw aangemaakte symbool.

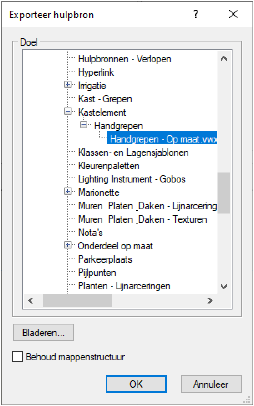

Indien er zich in je Gebruikersbibliotheek (volg het pad dat hieronder afgebeeld is) geen bestand bevindt met de naam Handgrepen - Op maat.vwx, ga dan naar interiorcad > Beslag > Bewerk de bibliotheek met beslag en selecteer de handgrepen om een nieuw bibliotheekbestand in je gebruikersmap te creëren. Klik met de rechtermuisknop op het nieuw gecreëerde symbool en exporteer vervolgens met het commando Exporteer naar onderstaande locatie:
