Instellingen Kastelement: Categorie Indeling

Indeling

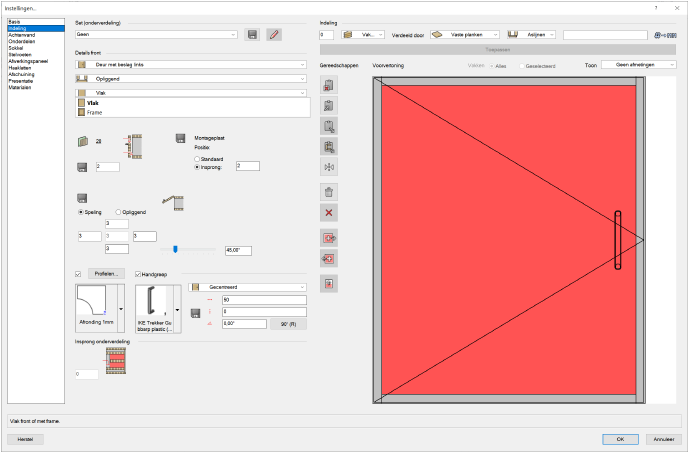

Gebruik deze groep parameters om de kast op te delen in het gewenste aantal vakken en kolommen (zie Een kastelement opdelen in vakken en kolommen).

Het aantal vakken en kolommen en de afmetingen kun je op elk moment wijzigen.

Gereedschappen

Met de knoppen links van de voorvertoning kun je de volgende acties uitvoeren (van boven naar onder):

Knip de onderverdeling uit de geselecteerde eenheid naar het klembord.

Kopieer de onderverdeling naar het klembord.

Plak de onderverdeling van het klembord in de geselecteerde eenheid.

Spiegel en plak de onderverdeling van het klembord in de geselecteerde eenheid.

Plak de inhoud van het front in het geselecteerde vak.

Verwijder de onderverdeling uit de geselecteerde eenheid.

Verwijder de geselecteerde eenheid. Mogelijk worden hierdoor de afmetingen van de andere vakken/kolommen aangepast.

Creëer dezelfde onderverdeling nogmaals boven/links van de geselecteerde eenheid.

Creëer dezelfde onderverdeling nogmaals onder/rechts van de geselecteerde eenheid.

Breid de selectie uit naar het bovenliggende niveau van onderverdeling. OF: houd de alt-toets ingedrukt terwijl je in een vak/kolom klikt.

Details front

Ladedetails moet je afzonderlijk configureren met het gereedschap Lade 3D; zie Lade 3D.

[Opliggend of verzonken]

Aan elke onderverdeling kun je een front toekennen in de vorm van een kastdeur of lade. Bepaal of dit front opliggend is of verzonken. Als je de optie verzonken selecteert, zal de afmeting van de plank erachter automatisch aangepast worden. In het geval van deuren, geldt dit ook voor verder onderverdeelde eenheden. In de voorvertoning worden deuren (inclusief klap- en liftdeuren) aangegeven door een driehoek waarvan de punt in de richting van de deuropening wijst. Een lade wordt aangegeven door een kruis, een blind front door een dubbel kruis en een vouwklapdeur door een middellijn.

[Oppervlak]

Je kunt het front verder verfijnen door het oppervlak van deuren, laden en klapdeuren in te stellen als een Vlak of Frame. Als je kiest voor Frame kun je daarna een voorframe configureren voor het kastelement (zie Een voorframe bewerken).

[Afstand]

Afhankelijk van je keuze voor een Opliggend of verzonken front, kun je bij de afbeelding de waarde opgeven voor de Afstand of de Insprong van het front ten opzichte van het corpus.

Montageplaat positie

De montageplaat kan worden verplaatst voor deuren en dubbele deuren. Bij een positieve waarde verschuift de montageplaat naar de rand van de kast; bij een negatieve waarde verschuift hij weg van de rand.

[Materiaal]

Klik op de materiaallink om het materiaal van de geselecteerde deur te veranderen. Het toekennen van materialen aan individuele onderdelen van de kast is optioneel. Op deze manier kun je voor een specifiek onderdeel een ander materiaal kiezen dan voor het volledige onderdelenpakket in de categorie Materialen.

[Diskette-icoon]

Op plaatsen waar je een diskette ziet, kun je de door jouw opgegeven waarde als een standaardwaarde instellen.

Speling / Opliggend

Vul de invoervelden in om de speling of overlapping van het front te bepalen. (Overlapping = plaatdikte + speling). Je kunt beide bepalen voor elke plank. Het middelste veld bepaalt de speling tussen dubbele deuren (dit veld is alleen actief als er een dubbele deur is geselecteerd).

Rechts kun je een openingshoek instellen om de fronten geopend weer te gegeven. Geef een specifieke openingshoek op in het voorziene veld of pas de hoek aan door middel van de schuifbalk.

[Openingshoek]

Rechts kun je een openingshoek instellen om de fronten geopend weer te gegeven. Geef een specifieke openingshoek op in het voorziene veld of pas de hoek aan door middel van de schuifbalk.

[Profielen selectievakje]

Als je bij Details front koos voor een ‘Vlak’ front dan kun je individuele profielen toevoegen voor alle zijden van het front. Dit doe je door een vinkje te plaatsen naast de knop Profielen. Klik nu eronder op de Hulpbronnenkiezer om een profiel te kiezen. Het geselecteerde profiel zal op alle vier zijden van het front worden toegepast.

Profielen

Via deze knop kun je voor elke zijde van het front afzonderlijk het profiel aanpassen. Elke zijde kan een ander profiel krijgen. De afstanden pas je aan in het corresponderende invoerveld.

Met de knop Toepassen op alle kun je de instelling voor één zijde toepassen op de overige zijden van het front.

Handgreep

Op elke deur en lade kun je een handgreep plaatsen. Je kunt kiezen uit de handgrepen in de symbolenmap ‘Handgrepen’ van het huidige document en in het bestand Bibliotheek/Standaarden/Kastelement/Handgrepen/Handgrepen.vwx. Zie Handgrepen op maat creëren om je eigen handgrepen te creëren.

Je kunt de handgreep centraal, bovenaan of onderaan op de deur plaatsen, of op een zelf te bepalen afstand van de randen van de deur. De handgrepen worden getoond in de voorvertoning.

Kies je een handgreep uit de bibliotheek, dan zal deze in het document geïmporteerd worden in de symbolenmap ‘Handgrepen’. De klasse ‘CO-Kastelement-Handgreep’ wordt toegekend aan geïmporteerde handgrepen.

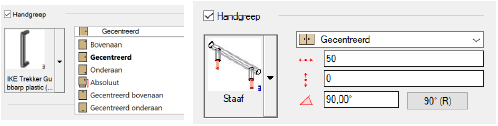

Selecteer de positie waar je de handgreep op het front wilt plaatsen. Afhankelijk van het soort front zijn er verschillende handgreepposities beschikbaar. Voor een deur kun je bijvoorbeeld kiezen tussen de volgende posities: Bovenaan, Gecentreerd, Onderaan, Absoluut, Gecentreerd bovenaan en Gecentreerd onderaan.

Wil je een handgreep heel nauwkeurig plaatsen, dan kun je de X- en Y-coördinaten invoeren, om de horizontale en verticale afstand te bepalen. Het referentiepunt is afhankelijk van de oriëntatie van de handgreep en van het deurtype (zie De geometrie voor een handgreep creëren).

In horizontale richting verschuift de handgreep steeds naar de scharnieren toe.

Voor de verticale afstand:

Met de positie van de handgrepen ingesteld op Bovenaan, verschuift de handgreep naar beneden en vice versa.

Selecteer je Centraal als positie, dan doet een positieve waarde de handgreep naar boven verschuiven en doet een negatieve waarde de handgreep naar beneden schuiven.

Met Absoluut definieer je de positie van de handgreep ten opzichte van de onderkant van de kast.

Het invoerveld Hoek laat toe om handgrepen te roteren. Handgrepen roteren altijd met de wijzers van de klok mee, tenzij het gaat om een deur met scharnieren aan de rechterzijde. In dit laatste geval roteert de handgreep tegen de klok in. Met de knop 90° (R) roteer je de handgreep automatisch 90° met de klok mee.

Insprong onderverdeling

Vul een waarde in om de onderverdeling binnen een geselecteerde eenheid verder naar achteren te verplaatsen. Als je hier een negatieve waarde invult, reiken de scheidingen tot buiten het corpus van de kast.

Onderdeel

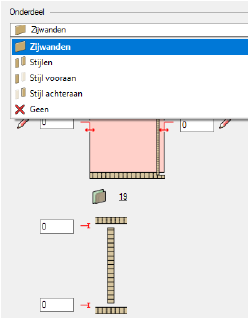

Wanneer je een onderdeel van het corpus selecteert of een scheiding, verschijnt er links in het dialoogvenster een keuzelijst. Hier kun je eventueel het type van het onderdeel veranderen. Onderdelen kunnen geconfigureerd worden als stijlen of kunnen verborgen worden. Leggers kun je configureren als vaste planken, losse leggers of dwarsbalken.

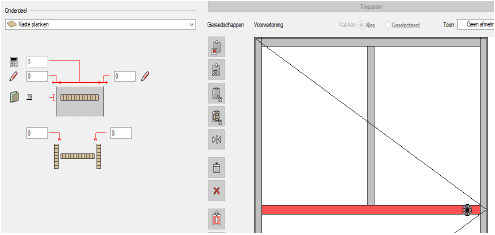

Geef in het bovenste tekstveld de diepte van het onderdeel op. De onderste tekstvelden laten toe om een individuele insprong vanaf de voor- of achterzijde te creëren. Voor de bovenste en onderste legger is eveneens een kleine insprong vanaf onder / boven mogelijk zodat de spaanplaat niet zichtbaar is bij afgeronde kanten. Velden met een rekenmachine worden automatisch berekend. Klik op een potlood om dit veld te veranderen naar een automatisch berekening.

Hier kun je bovenaan / onderaan een insprong opgeven voor tussenwanden en link / rechts een insprong voor leggers
