Beslag invoegen met interiorcadgereedschappen

De bibliotheek met beslag bewerken

Om de bibliotheek met beslag bewerken:

Selecteer het commando.

Hiermee open je het bibliotheekbestand voor het gekozen type beslag vanuit de Gebruikersbibliotheek. Nieuwe bestanden bevatten één symbooldefinitie met beslag, die je eenvoudig kunt dupliceren en aanpassen.



Zorg dat de bestanden in de Gebruikersbibliotheek alleen je eigen hulpbronnen bevatten. Het is niet de bedoeling dat je alle beslag naar deze locatie kopieert. Anders zul je geen automatische updates voor de bibliotheken ontvangen van Design Express.

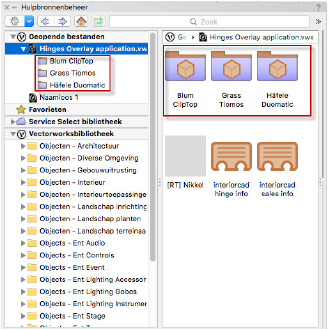

Je mag de naam voor gedupliceerde symbolen vrij kiezen. Zorg er wel voor dat beslagonderdelen die bij elkaar horen (bv. scharnieren en montageplaten), aan elkaar gelinkt kunnen worden door middel van de bibliotheekmap. Plaats ze daarom in mappen met identiek dezelfde naam.



Om een bibliotheekmap te creëren, open je het Hulpbronnenbeheer en klik je op de knop Nieuwe map. Selecteer vervolgens Symbolen als type map.

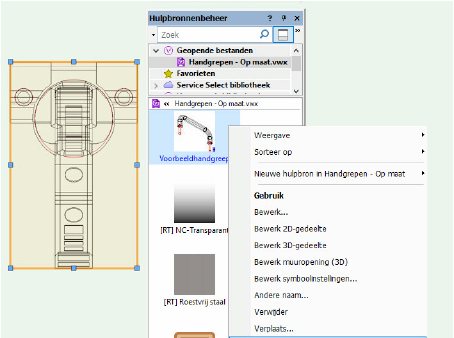

Bewerk steeds het 3D-gedeelte van de symbolen uit de interiorcadbibliotheek. Om dit te doen, klik je met rechts op een symbool en selecteer je het commando Bewerk 3D-gedeelte.

Hierdoor wordt de objectbewerkmodus geactiveerd. Een gekleurde rand rond de tekenzone geeft aan dat je het object kunt bewerken.

Het 3D-gedeelte van een beslagsymbool bewerken

Het beslag roteren

Het beslag positioneren
