Manipulation interactive des portes et fenêtres (US)

Le sens d’ouverture des portes et fenêtres ou leur orientation dans le mur peuvent être gérés de façon interactive en vue Plan 2D lorsque vous insérez une fenêtre à l’aide du mode Insertion simple, ou par la suite à l’aide de l’outil Sélection. Les indicateurs vous permettent de définir facilement l’orientation de l’objet et, lorsque vous éditez une porte/fenêtre, de modifier son Côté intérieur de façon interactive dans le dessin. Les paramètres de l’objet sont mis à jour automatiquement pour refléter les valeurs de la porte/fenêtre dessinée, et vous permettre d’obtenir des données IFC précises. La manipulation des portes et fenêtres individuelles dans un ensemble de portes et fenêtres peut également être contrôlée de cette manière, tout comme le réglage du côté intérieur de l'assemblage entier. Toutes les portes et fenêtres d'un assemblage sont synchronisées avec le réglage du côté intérieur de l'ensemble.

Commande	Description
Indicateur d'ouverture	Indique et modifie l’orientation dans le mur lors de l’insertion ou de l’édition d’un objet. L’extrémité ouverte indique le sens d’ouverture de l’objet.
Indicateur du côté intérieur	Indique le côté intérieur de l'objet et modifie le paramètre Côté intérieur. Pour les assemblages, un seul indicateur de côté intérieur est disponible, et il contrôle le côté intérieur défini pour l'assemblage et toutes les portes et fenêtres à l'intérieur de celui-ci.

Le sens d’ouverture de la porte et de la fenêtre étant lié à leurs paramètres, les options liées peuvent être limitées par le statut des options du style de l’objet (par style ou pour l’exemplaire). Seuls les paramètres définis pour l’exemplaire peuvent être modifiés de façon interactive. Les options d’ouverture peuvent également être limitées par les propres paramètres de l’objet. Par exemple, bien que les fenêtres à galandage et en oscillo-battant disposent de paramètres gauche/droite, ce n’est pas le cas de la plupart des fenêtres. La position et la couleur de l’indicateur reflètent les ouvertures définies par le style ou par l'exemplaire, et le mouvement interactif est limité aux changements possibles. L'indicateur de maniabilité ne s'affiche pas du tout si l’objet sélectionné n'a pas de paramètres liés à la maniabilité.

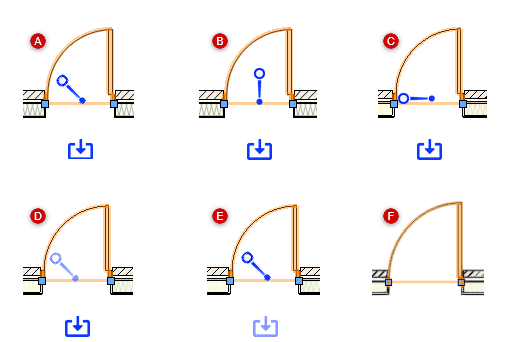

A : Les paramètres relatifs à l’ouverture pour toutes les directions sont définis par l'instance B : Les paramètres liés aux réglages gauche-droite, tels que le Côté charnière, sont définis par le style ou ne sont pas disponibles pour l'objet paramétrique. C : Les paramètres liés aux réglages d'entrée-sortie, tels que le Sens d’ouverture, sont définis par le style ou ne sont pas disponibles pour l'objet paramétrique. D : Lorsque tous les paramètres relatifs aux réglages gauche-droite et aux réglages entrée-sortie sont définis par le style, l'indicateur est translucide. E : Lorsque le paramètre Côté intérieur est défini par le style, l'indicateur de flèche est translucide. F : Les indicateurs d’ouverture n’apparaissent pas lorsque tous les paramètres liés à l’ouverture sont indisponibles pour l’objet paramétrique

Lorsque vous éditez une porte ou fenêtre à l’aide de l’outil Sélection, un curseur en forme de main apparaît sur l’indicateur d'ouverture. Cliquez sur l’indicateur et faites-le glisser dans le sens de son nouvel emplacement. L’orientation change et les paramètres liés sont mis à jour pour correspondre aux modifications.

Si le Côté intérieur de la porte/fenêtre est défini pour chaque exemplaire, une main apparaît lorsque le curseur se trouve sur la flèche du côté intérieur et une icône d’aperçu apparaît de l’autre côté de la fenêtre. Cliquez sur la flèche opaque pour modifier le Côté intérieur. La position change. Les autres paramètres restent inchangés, mais ils sont redéfinis par rapport à l’autre côté de la porte/fenêtre.

Les commandes et outils suivants actualisent également les paramètres de la porte/fenêtre définis pour chaque exemplaire, afin qu’ils correspondent à l’orientation de la porte une fois l’objet miroité :

Le bouton Miroir de la palette Info Objet

La commande Miroir horizontal

La commande Miroir vertical

L’outil Miroir

L’outil Dupliquer un symbole dans un mur (pour les objets paramétriques et symboles)

L’outil Symbole répétitif (pour les portes/fenêtres enregistrées en tant que symboles)
