Préférences des surfaces plantées

Paramètre

Description

Mode de dessin

Choisissez de créer une surface plantée ou une haie mixte. Les paramètres restants disponibles dépendent de l’option sélectionnée. Un objet utilisant un style ne peut pas utiliser l’autre mode. Convertissez l'objet en objet sans style pour choisir un autre mode.

Classe

Pour contrôler l'apparence et la visibilité, sélectionnez une classe dans la liste des classes présentes dans le dessin, ou créez une nouvelle classe. Si ce paramètre est défini par le style, tous les exemplaires utilisant ce style sont placés dans cette classe.

La classe active actuelle apparaît dans la boîte de dialogue « Préférences surface plantée ». Les modifications apportées ici mettent automatiquement à jour la classe de la zone de lit dans la palette des Attributs et modifient également la classe active du fichier.

Catégorie végétation

Vous pouvez également sélectionner une catégorie de végétation ou sélectionner ‘Gérer les catégories sur mesure’ pour modifier la liste. Dans la boîte de dialogue « Gérer les catégories sur mesure », cliquez sur Ajouter ou sélectionnez un élément de la liste et cliquez sur Éditer, puis saisissez un nouveau nom. Sélectionnez un élément de la liste et cliquez sur Supprimer pour le retirer de la liste des catégories disponibles.

Si une catégorie de végétation est définie, elle peut être utilisée dans la formule du nom de l'exemplaire ou du style.

Nom végétation

Saisissez un nom de surface plantée. Ce nom peut être utilisé comme partie de la formule du nom de l'exemplaire. Les styles de surface plantée fournis par Vectorworks utilisent ce nom comme racine pour le nom du style.

ID

Éventuellement, saisissez un identifiant pour la surface plantée. Si un identifiant est spécifié, il peut être utilisé dans la formule du nom de l'exemplaire ou du style.

Nom exemplaire

Choisissez de saisir manuellement un nom pour cet exemplaire ou d'utiliser une formule.

Sélectionnez l’option Manuel pour saisir un nom.

Sélectionnez l’option Formule du nom de l’exemplaire pour sélectionner une formule dans la liste de formules de nom présentes dans le dessin. Sélectionnez Gérer les formules sur mesure pour ajouter, modifier ou supprimer une formule de la liste (voir ci-dessous).

Unité

Sélectionnez les unités de calcul de la surface plantée ou choisissez d'utiliser les unités du document (voir Unités

Paramètre

Description

Nom

Saisissez le nom d'affichage de la formule, à utiliser dans la liste.

Définition nom

Vous voyez ici la formule du nom, qui peut inclure des composants de nom sélectionnés et des caractères saisis manuellement.

Composant

Pour ajouter un composant à la formule, sélectionnez-le dans la liste, puis cliquez sur Ajouter. Le composant est ajouté à la fin de la Définition nom.

Nombre entier/Minuscule/Majuscule

Si l'option Incrément est sélectionnée pour le Composant nom, avant de cliquer sur Ajouter, indiquez si la valeur doit être numérique ou si elle doit être une lettre minuscule ou majuscule. Saisissez la Valeur de départ et l'Incrément.

Pour que l'incrémentation des valeurs fonctionne, le paramètre Nom exemplaire doit être défini par le style.

Paramètre

Description

Spécification

Description

Vous pouvez saisir une description de la surface plantée. Une description peut être longue, comme une formule de semence, ou courte. Si elle est courte, cette description de la surface pavée peut être utilisée comme suffixe dans une formule de nom pour un style de surface plantée.

Prix unitaire

Saisissez un prix unitaire général (pour indiquer le prix par unité au carré dans les tableaux.

Code prix unitaire

Saisissez le code prix (comme un numéro SKU).

Éditer les composants

Cliquez pour ouvrir la boîte de dialogue « Composants surface plantée » et définir la structure qui définit la surface plantée, comme décrit dans la section Créer des composants de surface plantée. L’Épaisseur du lit est calculée sur la base des composants.

Découper le modèle de terrain

Cochez cette option pour permettre à la surface plantée de découper le modèle de terrain pour qu’il intègre ses composants. Décochez cette option pour placer la surface plantée de la même façon mais sans creuser dans le modèle de terrain.

Les plantes qui ont été placées en dehors de la zone du lit ne s’adaptent pas à la surface du modèle de terrain

Préférences haie mixte

(mode Haie mixte)

Arrondir les angles externes

Sélectionnez cette option pour arrondir les angles extérieurs de la haie.

Décalage depuis chemin

Pour décaler la haie mixte par rapport à la ligne axiale du chemin dessiné, saisissez le Décalage. Un nombre positif décale la haie mixte vers la droite de la ligne tracée, un nombre négatif vers la gauche.

Les haies mixtes à plusieurs rangs ajoutent toujours les rangs supplémentaires à gauche de la ligne tracée, ce qui peut affecter le calcul du décalage.

Largeur/Hauteur

Saisissez les valeurs de largeur et de hauteur de la haie.

La hauteur s'applique à l’option Afficher les plantes en 3D lorsqu'il s'agit d'un bloc de plantes.

Structure des rangées

Sélectionnez la structure des rangées de haies.

Les haies mixtes de type Rectangulaire peuvent avoir plus d'une rangée. Les quantités de plantes spécifiées s'appliquent à chaque rangée. Saisissez le nombre de Rangées de haie et indiquez si elles sont décalées avec l’option Décaler les rangées.

L’option En quinconce crée deux rangées en quinconce, tandis que l’option En triple quinconce crée trois rangées en quinconce. Les rangées en quinconce sont toujours comptées comme une seule rangée, les plantes étant spécifiées par mètre linéaire ou pied linéaire. Les plantes en quinconce sont placées selon un motif triangulaire en zig-zag.

L’option Surface crée une haie dans une zone, similaire à une zone de paysage dessinée comme un chemin.

La Structure des rangées sélectionnée affecte les options disponibles dans la catégorie « Informations sur les plantes ».

Paramètre

Description

Calcul du nombre

Indiquez les espèces qui composent la surface plantée, ainsi que la méthode de calcul pour la quantité de plantes destinée à apparaître dans l’étiquette et les tableaux. Sélectionnez un Taux de dispersion ou un Pourcentage.

Pour les haies, la Structure des rangées sélectionnée dans la catégorie « Spécifications » affecte les options disponibles dans la catégorie « Informations sur les plantes ».

Les haies sans style définies par des plantes par unité linéaire ne peuvent pas être transformées et utiliser le Mode de dessin Surface plantée dans la catégorie « Général ».

Taux de dispersion (pourcentage fixe)

Calculez la quantité de plantes sur la base de la densité de la plante. Lorsqu'une plante est ajoutée à une surface plantée, son taux de distribution est défini. Le pourcentage de chaque plante dans la surface plantée est calculé automatiquement. La couverture est toujours définie sur 100%.

Taux de dispersion (saisie manuelle des pourcentages)

Sélectionnez cette option pour calculer la quantité de plantes sur la base de la densité de la plante, ainsi que du pourcentage. Lorsqu'une plante est ajoutée à une surface plantée, son taux de distribution est défini ainsi que le pourcentage pour chaque plante dans la surface plantée. Cette option vous permet de superposer plusieurs plantes dans la surface plantée. Cela permet une spécification de plus de 100 %.

Pourcentage (saisie manuelle des pourcentages)

Calculez la quantité de plantes sur la base du taux de distribution. Lorsqu'une plante est ajoutée à la surface plantée, ce pourcentage est défini pour cette plante. La densité doit être la même pour toutes les plantes de la surface plantée. Sélectionnez le taux de distribution et l'unité que vous souhaitez utiliser.

Répartition

(pourcentage)

Pour les quantités de plantes basées sur un pourcentage, saisissez le taux de dispersion fixe des plantes et sélectionnez la méthode de calcul de la répartition. Le pourcentage de chaque espèce de plante est défini lorsque vous définissez chaque plante.

Pour les options Au centre ou Plantes par mètre linéaire, sélectionnez Ajustement optimal pour ajuster légèrement l'espacement des plantes afin de positionner une plante à chaque coin.

Espacement des haies

(mode Haie mixte)

Pour une Structure de rangées Rectangulaire, indiquez si l'espacement des plantes dans la haie doit être le même que lors de la spécification des plantes, ou une valeur fixe que vous saisissez.

Surface plantée

Vous voyez ici la superficie de la surface plantée sur la base de la superficie du modèle de terrain connecté, s'il en existe un, ou sur la base de la surface projetée de la polyligne de la surface plantée multipliée par le Coefficient d'agrandissement zone, en cas d'absence de modèle de terrain. Les unités d'affichage sont spécifiées par les Unités de la catégorie « Général ».

Coefficient d'agrandissement zone

S'il n'y a pas de modèle de site lié à la surface plantée, spécifiez le facteur d'augmentation de la surface pour déterminer la valeur du paramètre Surface plantée. Cela permet d'obtenir des quantités correctes sur les pentes raides. Si la valeur n'est pas égale à 1, la Surface plantée d’origine (la surface de la polyligne) s'affiche à des fins de comparaison.

Liste

Liste les plantes de la surface plantée, y compris le taux de distribution et le pourcentage de chaque plante par rapport au total des plantes, ainsi que le nombre minimum autorisé et (dans la boîte de dialogue « Préférences » d’édition uniquement) le nombre total de plantes dans la surface plantée. Le nombre minimum l'emporte sur les pourcentages, afin de garantir qu'au moins une certaine quantité d'une plante spécifique est utilisée dans chaque lit.

L’ordre des plantes peut être modifié en cliquant sur un élément et en le faisant glisser dans la colonne # à sa nouvelle position. Cela affecte l’ordre d’empilement des plantes 2D (les plantes en haut de la liste sont dessinées au-dessus des plantes en bas de la liste) ainsi que l’ordre de la liste des plantes dans l’étiquette.

Ajouter une plante

Cliquez sur ce bouton pour ouvrir la boîte de dialogue « Éditer plantes ». Vous pouvez ici ajouter des plantes à la liste et définir leur densité ainsi que leur pourcentage. (voir ci-dessous).

Ajouter texte de séparation

Cliquez pour ouvrir la boîte de dialogue « Éditer séparateur » et inclure un texte de séparation dans l’étiquette de la surface plantée. Si vous le souhaitez, le texte de séparation peut avoir un autre format que le reste de l’étiquette. Un texte de séparation peut également être utilisé pour les étiquettes de données.

Cliquez sur le texte et faites-le glisser dans la colonne # pour le placer à l’endroit adéquat dans l’étiquette. La valeur de la colonne « ID » pour les textes de séparation est un ensemble de tirets pour que vous puissiez le retrouver facilement.

Éditer

Cliquez pour ouvrir la boîte de dialogue « Éditer informations plantes » et éditer les plantes sélectionnées (voir ci-dessous).

Supprimer

Cliquez pour supprimer les plantes sélectionnées de la liste de plantes de la surface plantée.

Total %

Pour un Taux de dispersion avec un pourcentage fixe ou un calcul de Pourcentage, vous voyez ici le pourcentage total de la dispersion des plantes. Le total doit être égal à 100.

Paramètre

Description

Surface lit

Afficher la surface du lit en 2D

Sélectionnez la manière d'afficher le contour de la surface en vue Plan 2D.

Standard : Sélectionnez cette option pour afficher une seule ligne.

Sans : Sélectionnez cette option pour ne pas afficher de contour. À utiliser pour une plantation libre, par exemple dans un lit de gravier, où aucun lit exact n'est requis, mais où les quantités de plantes sont calculées pour la surface.

Afficher la surface du lit en 3D

Sélectionnez la manière d'afficher la surface dans les vues 3D.

Sans : Sélectionnez cette option pour ne pas afficher la zone du lit.

Composants : Une fois que les composants ont été définis dans l’onglet « Composants surface plantée », sélectionnez cette option pour afficher les composants dans les coupes 3D.

Afficher comme polygone 3D : Sélectionnez cette option pour créer un polygone 3D à une altitude par défaut de 0, qui affiche la texture du composante supérieur de la surface plantée. Cette texture ne peut pas être éditée dans l’onglet « Texture » de la palette Info Objet. Utilisez la catégorie « Attributs » pour les objets existants. Si la surface plantée est placée au-dessus d'un modèle de terrain, le polygone 3D n'a pas de remplissage et les plantes sont placées sur la surface du modèle de terrain.

Afficher comme surface texturable sur : Sélectionnez cette option pour créer une surface texturable pour la représentation 3D de la surface plantée. Indiquez si vous souhaitez voir apparaître la surface texturable sur le Modèle de terrain actuel ou sur le Modèle de terrain projeté. La texture n'est visible que lorsqu'elle est placée sur un modèle de terrain avec l'option Découper le modèle de terrain activée. Cette texture ne peut pas être éditée dans l’onglet « Texture » de la palette Info Objet. Utilisez la catégorie « Attributs » pour les objets existants.

Plantes

Afficher les plantes en 2D

Indiquez comment les plantes apparaissent en vue Plan 2D. Ce paramètre est indépendant de l'affichage du contour de la surface et peut avoir des attributs différents :

Sans : Sélectionnez cette option pour n'afficher aucune plante. Le lit est représenté uniquement par les attributs de la surface.

Nuage de plantes : Sélectionnez cette option pour dessiner une forme de nuage convexe ou concave autour du contour, en plus de la ligne autour de la surface, le cas échéant. Spécifiez le type et les paramètres d'affichage du nuage. Sélectionnez la taille, la variation et la hauteur des ondulations pour l'affichage de la surface plantée. (La Hauteur d'un nuage de plantes ne peut pas être saisie pour une haie, puisqu'elle est définie dans la catégorie « Spécifications »).

Contour crénelé : Sélectionnez cette option pour créer une ligne à main levée autour du contour, outre la primaire autour de la surface. Utilisez des segments courts mais hauts pour créer un bord plus grossier.

Symboles de plante : Sélectionnez cette option pour afficher les symboles individuels des plantes.

Afficher les plantes en 3D

Sélectionnez la façon dont les plantes apparaissent en 3D. Les plantes s'adaptent à la surface du modèle de terrain (s'il y en a un).

Sans : Sélectionnez cette option pour n'afficher aucune plante.

Bloc de plantes : Sélectionnez cette option pour afficher une extrusion solide de la surface. Saisissez la hauteur de l'extrusion. Cette option est utile pour l'export IFC et les dessins conceptuels.

Plantes individuelles : Lorsque la surface plantée contient des symboles végétaux avec un composant 3D (comme une image ou un modèle 3D tels que ceux fournis par Maxon Plant), ceux-ci peuvent être affichés pour une vue 3D réaliste. La proximité des plantes est définie par la distribution des plantes ou par le pourcentage indiqué pour la surface plantée. Des points 3D sont placés si les styles de plante ne comprennent pas de représentation 3D.

Variation visuelle

Si l'option Symboles de plante est sélectionnée pour Afficher les plantes en 2D ou si l'option Plantes individuelles est sélectionnée pour Afficher les plantes en 3D, des options supplémentaires vous permettent de modifier l'apparence pour obtenir un modèle de croissance plus naturel.

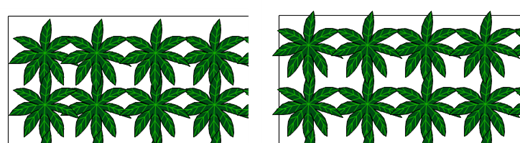

Afficher toutes les plantes à l’intérieur de la zone

(mode Surface pavée ou mode Haie mixte pour une Structure de rangées de type Surface)

Sélectionnez cette option pour afficher les plantes entièrement à l'intérieur de la surface. Si cette option n'est pas sélectionnée, certaines parties des plantes peuvent sortir de la zone. Il s'agit d'un paramètre graphique qui n'affecte pas les quantités de plantes calculées.

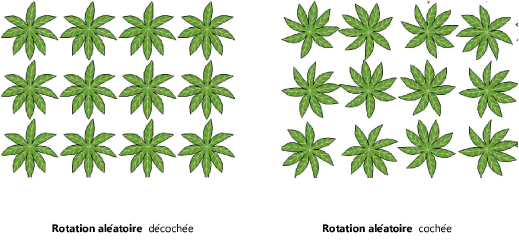

Rotation aléatoire

Sélectionnez cette option pour faire pivoter les plantes de façon aléatoire et obtenir une apparence plus naturelle.

Position des plantes aléatoire

(mode Surface pavée ou mode Haie mixte pour une Structure de rangées de type Surface)

Sélectionnez cette option pour disposer les plantes de façon aléatoire, sans que cela ne suive le tracé d’une grille.

Variation diamètre

Indiquez si vous souhaitez faire varier le diamètre des plantes de façon aléatoire ou d’après un pourcentage.

Échelle diamètre plante

Saisissez un facteur d’échelle pour redimensionner le diamètre des plantes. Vous voyez alors apparaître des plantes plus larges dans votre dessin sans devoir en modifier le diamètre.

Variation hauteur

Indiquez si vous souhaitez faire varier la hauteur des plantes de façon aléatoire ou d’après un pourcentage.

Échelle hauteur plante

Saisissez un facteur d’échelle pour redimensionner la hauteur des plantes. Vous voyez alors apparaître des plantes plus hautes dans votre dessin sans devoir en modifier la hauteur.

Paramètre

Description

Liste « Cadres »

Cette liste reprend les cadres liée à l’objet.

Sélectionnez <Nouveau cadre> pour lier un cadre.

Cadre sélectionné

Cadre

Cette liste reprend les cadres disponibles et leurs mesures. Un grand nombre de ces cadres sont associés à des mesures dans la palette « Durabilité environnementale ». Les autres sont décrits ci-dessous.

Éditer le cadre

Cliquez pour ouvrir une boîte de dialogue d'édition et définir les paramètres de durabilité de l'objet.

Supprimer le cadre

Cliquez pour supprimer le cadre sélectionné.

Cadres ne faisant pas actuellement partie de la palette « Durabilité environnementale »

Permeable Surface

Permeable Surface

Indiquez si l’objet est perméable ou non. S’il est perméable, saisissez un Runoff Coeff (coefficient de perméabilité) et sélectionnez une unité.

Runoff Coeff

Cochez cette option pour inclure le coefficient de ruissellement.

Indice de réflectance solaire (SRI)

Saisissez la valeur de l'indice de réflectance solaire.

Paramètre

Description

Liste « Attributs »

Cette liste reprend les attributs graphiques de chaque géométrie, ainsi que les attributs par défaut. Ceci est un aperçu des classes et des attributs graphiques pour chaque composant de l’objet.

Les composants apparaissent à titre de référence, mais leurs attributs doivent être définis dans la boîte de dialogue « Composants surface plantée » (voir Créer des composants de surface plantée). Les matériaux ne peuvent être définis que pour les composants de surface plantée.

Procédez de l’une des manières suivantes :

Définissez les attributs par défaut en cliquant sur la ligne « Attributs par défaut » et en cliquant sur Éditer ou en double-cliquant sur la ligne. Par défaut, les attributs sont synchronisés avec la palette des Attributs, jusqu'à ce que vous les modifiiez, ce qui interrompt la synchronisation.

Décidez si chaque composant doit être synchronisé avec les attributs par défaut. Pour le synchroniser, cochez la colonne Synchroniser selon les attributs par défaut. Pour définir le composant individuellement, décochez la colonne et définissez les attributs comme décrit ci-dessous.

Pour contrôler l'apparence et la visibilité, sélectionnez une classe dans la liste des classes présentes dans le dessin ou créez une nouvelle classe. Sélectionnez <Classe de la surface plantée> pour attribuer la classe de la surface plantée au composant.

Définissez les attributs (voir Palette des Attributs).

Pour définir une texture pour un composant 3D, sélectionnez une texture dans le Sélecteur de ressources ou cliquez sur l’un des boutons pour n’utiliser aucune texture ou la texture de la classe. Définissez la type et la rotation du mapping, si nécessaire (voir Concept: Projection et orientation des textures).

Pour les textures d’un composant 3D, cochez l’option Orienter le long de la plus longue arête pour orienter la texture le long de la plus longue arête du composant. Cela permet d'éviter que la texture ne soit retournée dans le mauvais sens.

Définir tous les attributs par classe

Cliquez pour définir tous les attributs de remplissage, de trait, de ligne et de texture d’après la classe. Cette option n'est pas disponible dans les préférences lorsque la classe active est définie sur Appliquer dès la création.

Supprimer tous les attributs 'par classe’

Cliquez pour supprimer tous les attributs de remplissage, de trait, de ligne et de texture définis par la classe. Cette option n'est pas disponible dans les préférences lorsque la classe active est réglée sur Appliquer dès la création.

Préférences textures

Cliquez pour modifier les textures des objets et des styles existants. Les paramètres ne peuvent pas être modifiés à partir des préférences des surfaces plantées.

Paramètre

Description

Position de l’étiquette

Indiquez si l’étiquette apparaît à droite ou à gauche de la ligne directrice.

Classe étiquette

Pour gérer l’apparence et la visibilité de l’étiquette de la surface plantée, vous pouvez sélectionner une classe dans la liste de classes existantes dans le dessin ou en créer une nouvelle. Sélectionnez <Classe de la surface plantée> pour attribuer la classe de la surface plantée à l’étiquette.

Angle de la ligne directrice

Saisissez l'angle de la ligne directrice. Portée : 0–360°.

Angle du pavé de texte

Définissez l’angle du texte. Portée : 0–360°. Pour afficher l'étiquette à gauche, vous devez introduire une valeur comprise en 90° et 270°. Pour afficher l'étiquette à droite, vous devez introduire une valeur supérieure à 90° et inférieure à 270°.

Texte supérieur

Sélectionnez les informations qui doivent apparaître sur la première ligne de l’étiquette. Sélectionnez Sur mesure pour définir une étiquette sur mesure (voir Créer une étiquette de surface plantée sur mesure).

Texte inférieur

Sélectionnez les informations qui doivent apparaître sur le texte principal de l’étiquette. Sélectionnez Sur mesure pour définir une étiquette sur mesure pour la surface plantée (voir Créer une étiquette de surface plantée sur mesure).

Avec marqueur

Cochez cette option pour placer un marqueur à l'extrémité de la ligne directrice. Vous pouvez modifier ce marqueur en éditant les attributs de la classe (voir Définir les propriétés des classes)
