Définir la zone de protection de l’arbre
Une zone de protection 2D (ZP) peut être définie dans la palette Info Objet, dans les préférences de l'outil Arbre existant ou dans la boîte de dialogue « Préférences arbre existant ». Cette ZP peut être remodelée comme décrit ci-dessous.
En outre, il est possible de créer une ZP 3D, qui sert de limite de niveau sur les modèles de terrain, et protège la zone autour de l'arbre contre les modifications du modèle de terrain.
Créer une zone de protection 2D
Pour définir la zone de protection d'un arbre existant :
Sélectionnez le type de Zone de protection.
Cliquez pour afficher/masquer les paramètres.Cliquez pour afficher/masquer les paramètres.
|
Paramètre |
Description |
|
Sans |
Sélectionnez cette option pour qu'aucune zone de protection n'apparaisse dans le dessin. |
|
Zone circulaire |
Sélectionnez cette option pour que la zone de protection soit définie par un cercle autour du tronc. Saisissez ensuite le Rayon ZP. |
|
Afficher avec 12x DHP |
Sélectionnez cette option pour que la zone de protection est calculée sur la base du Diamètre à hauteur de poitrine (DHP) multiplié par 12. |
Créer une zone de protection d’arbre existant 2D
Une zone de protection peut devoir s'étendre au-delà de la forme initiale des limites, ou peut être restreinte par des objets ou des bâtiments existants sur le terrain.
Pour ajuster la zone de protection de l'arbre :
Sélectionnez l’arbre existant.
Sélectionnez Éditer la zone de protection de l’arbre dans la palette Info Objet d'un arbre sélectionné.
La zone de protection s'affiche avec des points de contrôle.

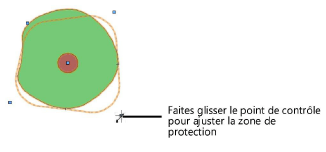

Faites glisser les points de contrôle pour ajuster la zone de protection. Vous pouvez ajuster le rayon aux coins de la zone en modifiant la valeur Rayon d'angle ZP, qui s'affiche uniquement lorsque vous éditez la zone de protection.
Lorsque l’ajustement est terminé, désélectionnez Éditer la zone de protection de l’arbre.
Créer des zones de protection d’arbres 3D
|
Commande |
Configuration : Emplacement |
|
Créer des zones de protection d’arbres 3D |
Design Suite : Design Suite > Arbres existants Paysage : Paysage > Arbres existants |
Lorsque l'on travaille sur un modèle de terrain, il est important de conserver l'altitude existante autour des arbres existants. La zone de protection définit la surface autour de l'arbre qui doit être clôturée ou préservée pour la protection de l'arbre. Cette commande crée une copie de la zone de protection des arbres 2D qui agit comme une limite de talus en 3D, protégeant l'arbre ou les arbres des changements d'altitude du modèle de terrain adjacent. La limite de talus s'applique toujours au modèle de terrain existant.
La ZP 2D fait partie de l'arbre, mais la limite de talus de la ZP 3D n'est pas connectée après la création. La limite de talus de la ZP est de la même couleur de remplissage que le ZP 2D, mais n'a pas le même style de trait.
Vous pouvez créer une zone de protection autour d'arbres individuels ou créer une zone unique autour d'arbres sélectionnés.
Si vous souhaitez créer une seule zone autour des arbres sélectionnés, sélectionnez les arbres.
Sélectionnez la commande.
La boîte de dialogue « Créer des zones de protection d’arbres 3D » s’ouvre.
Choisissez de créer des zones de protection 3D individuelles pour chaque arbre existant dans le fichier ou de créer une zone de protection unifiée pour tous les arbres sélectionnés. Le champ Surface ZP affiche la zone calculée pour la zone de protection totale.
