Préférences rendu des lignes

Commande

Emplacement

Barre d'affichage

Vue > Rendu

Utilisez les options de rendu des lignes pour contrôler l’apparence des lignes pour les modes Lignes visibles uniquement, Lignes cachées en pointillé et Polygone ombré optimal. Ces préférences s’appliquent seulement au dessin actuel. Elles restent d’application dans le dessin jusqu’à ce que vous modifiez les préférences. Les préférences actives pour le rendu des lignes sont enregistrées à la création d’un modèle (voir Concept : Modèles).

Pour les viewports sur planche de présentation et les viewports de coupe qui utilisent le mode Lignes visibles uniquement, des options supplémentaires de repères de profondeur sont disponibles. Les repères de profondeur en mode de rendu Lignes visibles uniquement ajustent l’épaisseur et l’atténuation des traits en fonction de la distance par rapport à la caméra. Cela vous permet d'obtenir un rendu plus réaliste pour les vues en perspective et orthogonales (voir Afficher la profondeur dans un viewport). Pour définir les repères de profondeur pour un viewport sélectionné, cliquez sur Préférences rendu principal/supplémentaire dans la palette Info Objet, selon que le mode Lignes visibles uniquement est utilisé pour le mode de rendu principal ou supplémentaire. Lorsque la boîte de dialogue « Préférences Lignes cachées » s'ouvre, un onglet « Repères de profondeur » est disponible.

Pour définir les options pour le rendu des lignes :

Sélectionnez la commande. La boîte de dialogue « Préférences rendu de ligne » s’ouvre. Définissez les paramètres.

Si un autre mode de rendu est actif, vous pouvez également sélectionner la commande dans la section Préférences autres rendus du menu Options rendu actif de la Barre d'affichage.

Cliquez pour afficher/masquer les paramètres.Cliquez pour afficher/masquer les paramètres.

Paramètre	Description
Style de trait	Sélectionnez le style de trait pour les lignes cachées si vous avez sélectionné le rendu Lignes cachées en pointillé.
Niveau de gris	Faites glisser le curseur pour définir l’ombre des lignes cachées si vous avez sélectionné le rendu Lignes cachées en pointillé.
Aperçu	Vous voyez apparaître ici un aperçu des paramètres sélectionnés.

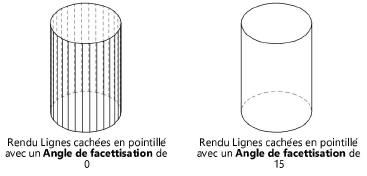

Angle de facettisation	Saisissez l’angle pour les lignes de facettisation si vous avez sélectionné le mode Lignes visibles uniquement, Lignes cachées en pointillé ou Polygone ombré optimal. Si la valeur est supérieure à zéro, les lignes de facettisation sont supprimées entre deux faces d’un objet séparées selon l’angle défini.

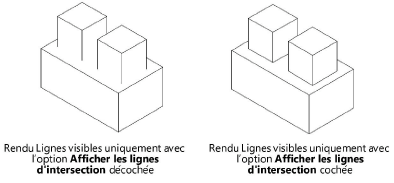

Afficher les lignes d'intersection	Cochez cette option pour afficher les intersections entre les surfaces si vous avez sélectionné le mode Lignes visibles uniquement, Lignes cachées en pointillé ou Polygone ombré optimal. Pour de gros fichiers avec beaucoup de surfaces courbées, cette option peut allonger le temps de rendu.

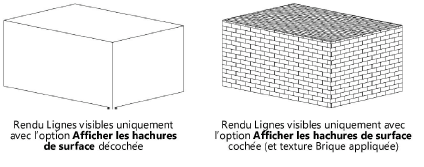

Afficher hachures de surface	Cochez cette option pour afficher les hachures de surface dans un rendu Lignes visibles uniquement.
Afficher texte et marqueurs	Cochez cette option pour afficher le texte et les marqueurs dans un rendu. Décocher cette option peut réduire le temps de rendu de façon significative.
Appliquer sketch pour les rendus en lignes (module d’extension requis)	Cochez cette option pour appliquer des effets de sketch si vous avez sélectionné le mode Lignes visibles uniquement, Lignes cachées en pointillé ou Polygone ombré optimal (voir Sketch).
Style de sketch par défaut du document/viewport (module d’extension requis)	Cochez cette option pour définir le style de sketch par défaut si vous avez sélectionné le mode Lignes visibles uniquement, Lignes cachées en pointillés ou Polygone ombré optimal (voir Sketch). Cliquez sur Éditer pour ouvrir la boîte de dialogue « Éditeur style de sketch » et modifier le style de sketch. Pour un viewport, cliquez sur Aperçu pour prévisualiser la modification dans le viewport.
Repères de profondeur	Disponible lorsque la boîte de dialogue est ouverte à partir de la palette Info Objet d'un viewport sur planche de présentation ou un viewport de coupe. Voir Afficher la profondeur dans un viewport.

Modes de rendu
