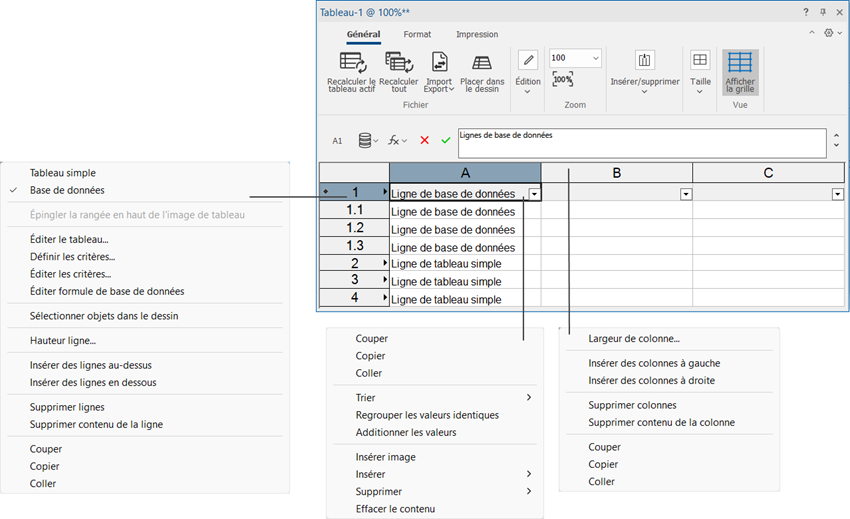

Fenêtre du tableau

Option

Description

Réduire le ruban

Sous Windows, ce bouton permet de développer ou de réduire la barre d'outils. Vous pouvez également cliquer (Mac) ou double-cliquer (Windows) sur un onglet pour développer ou réduire la barre d'outils.

Préférences tableaux

Définissez les options générales des tableaux.

Recalculer automatiquement : Cochez cette option pour que les tableaux soient automatiquement recalculés après une modification.

Définir la police par défaut : Cliquez pour ouvrir la boîte de dialogue « Format de texte » et définir le format par défaut du tableau.

Résolution image : Indiquez la résolution pour les tableaux avec des images (module d’extension Vectorworks requis). Les résolutions supérieures à 150 dpi peuvent augmenter la taille du fichier de façon significative et influencer la performance.

Afficher les noms de la Barre d’outils : Cochez cette option pour activer les intitulés des groupes dans la barre d'outils.

Outil

Description

Format des nombres

Déterminez le format des nombres contenus dans les cellules sélectionnées.

Général : Sélectionnez cette option pour déterminer le contenu des cellules sélectionnées de manière générale.

Décimal : Sélectionnez cette option pour afficher le contenu des cellules sélectionnées de manière décimale. Déterminez également le nombre de décimales et le séparateur de milliers.

Scientifique : Sélectionnez cette option pour afficher le contenu des cellules sélectionnées de manière scientifique. Introduisez le nombre de décimales.

Fractionnel : Sélectionnez cette option pour contrôler le nombre maximal au dénominateur. Il est possible de déterminer l'arrondi. Chaque nombre est affiché comme une fraction.

Pourcentage : Sélectionnez cette option pour afficher le contenu des cellules sélectionnées en pourcentage. Vous pouvez introduire le nombre en décimales.

Dimension : Sélectionnez cette option pour afficher la valeur de la cellule suivie de la marque d'unité du fichier.

Surface : Sélectionnez cette option pour formater le nombre suivant le réglage de l’unité de surface du fichier. Tant le format des nombres que le symbole des unités sont ceux saisis dans le menu Fichier > Paramètres document > Unités.

Volume : Sélectionnez cette option pour formater le nombre suivant le réglage de l’unité de volume du fichier. Tant le format des nombres que le symbole des unités sont ceux saisis dans le menu Fichier > Paramètres document > Unités.

Angle : Sélectionnez cette option pour afficher dans la cellule un angle en degrés. Sélectionnez la précision de l'angle.

Date : Sélectionnez cette option pour afficher une date.

Booléen : Sélectionnez cette option pour afficher le contenu des cellules sélectionnées de manière booléenne (0=FAUX et 1=VRAI).

Texte : Sélectionnez cette option pour traiter le contenu de la cellule comme du texte, même si un numéro est une chaîne de caractères.

Préfixe : Vous pouvez indiquer un Préfixe pour toutes les options (à l'exception de Booléen et Texte). Saisissez le préfixe à placer avant le contenu de la cellule.

Suffixe : Vous pouvez indiquer un Suffixe pour toutes les options (à l'exception de Booléen et Texte). Saisissez le suffixe à placer après le contenu dans la cellule.

Format d’image

(module d’extension requis)

Déterminez le format des images contenues dans les cellules sélectionnées. Voir Insérer des images dans les cellules d’un tableau.

Saisissez le type d’image..

Attributs 2D : Sélectionnez cette option pour afficher un rectangle utilisant les préférences de remplissage de l'objet de référence. Pour les murs, planchers et espaces, les préférences de remplissage sont affichées en vue Plan 2D.

Miniature : Sélectionnez cette option pour afficher une prévisualisation miniature de l'objet de référence. Cette option est utile pour les symboles hybrides ou les objets paramétriques. Utilisez d’autres préférences pour contrôler l’échelle, la vue, la rotation et le mode de rendu de la miniature.

Saisissez la taille de l’image.

Taille automatique : Sélectionnez cette option pour que l'image prenne automatiquement la taille de la cellule, et ce en respectant les proportions, sans être élargie ni déformée.

Fixe : L'image reçoit une taille en fonction de la Hauteur et de la Largeur définies. Précisez également les Unités pour les différentes dimensions.

Échelle du calque : Si vous cochez ce champ, l'image sera dessinée à l'échelle du calque (uniquement pour les images miniatures).

Échelle sur mesure : Sélectionnez cette option et saisissez ensuite une échelle pour l’image (uniquement pour les images miniatures).

Indiquez les détails des la vue.

Vue standard : Sélectionnez dans quelle vue vous voulez reprendre l'image dans le tableau.

Mode de rendu : Pour toutes les vues, à l’exception de la vue Plan 2D, sélectionnez le mode de rendu (Filaire, Ombré ou Lignes visibles uniquement). La vue Plan 2D est toujours rendue en mode Plan 2D. Cette option s’applique uniquement aux miniatures.

Composant: Sélectionnez le composant 2D/3D des symboles et objets paramétriques que vous souhaitez voir apparaître dans la cellule. Les options disponibles dépendent de la Vue sélectionnée.

Rotation : Déterminez l'angle de rotation de l'image. Ceci n'est pas possible pour les images dessinées en Plan 2D ou les miniatures.

Marge : Déterminez la Taille de la marge autour de l'image selon les Unités définies.

Type de remplissage d’arrière-plan

Définissez le style de remplissage de l'arrière-plan des cellules sélectionnées.

Aucun remplissage : Sélectionnez cette option pour supprimer le remplissage.

Couleur unie : Sélectionnez cette option pour appliquer un remplissage de la couleur sélectionnée.

Trame : Sélectionnez cette option pour appliquer la trame sélectionnée comme arrière-plan, avec les couleurs d’avant-plan et d’arrière plan sélectionnées.

Bordure

Déterminez les bordures des cellules sélectionnées. En haut de la liste déroulante, sélectionnez les paramètres d'épaisseur, de style et de couleur du trait.

Spécifiez les parties des cellules sélectionnées auxquelles appliquer les paramètres.

Pas de bordure : Cliquez pour supprimer toutes les bordures.

Contour : Cliquez pour activer et désactiver les bordures du contour uniquement.

À l’intérieur : Cliquez pour activer et désactiver les bordures sur les bords intérieurs uniquement.

La Bordure sur mesure est un aperçu interactif des paramètres actuels. Cliquez sur l'une des lignes de bordure pour appliquer les paramètres d'épaisseur, de style et de couleur actuels à cette ligne uniquement.

Options de texte

Définissez la police, la taille de la police, la couleur et le style du texte pour les cellules sélectionnées.

Options d’alignement

Sélectionnez l'alignement horizontal et vertical du texte par rapport à la bordure de la cellule.

 : Texte à gauche et chiffres à droite

 : À gauche

 : À droite

 : Centrer horizontalement

 : Texte et chiffres en bas

 : En bas

 : En haut

 : Centrer verticalement

Fusionner les cellules

Cliquez pour fusionner les cellules sélectionnées. Toutes les données de la colonne de gauche seront conservées. Seuls le contenu et le format de la cellule supérieure gauche du groupe s’appliquent aux cellules fusionnées. Les données et le format des autres cellules sont perdus lors de la fusion.

Pour scinder les cellules fusionnées, sélectionnez le groupe de cellules et cliquez sur le bouton à nouveau.

Renvoi à la ligne automatique

Cliquez pour activer le retour à la ligne automatique. Un texte trop long pour la taille du champ sera placé à la ligne suivante dans le même champ. Si les cellules adjacentes ne sont pas vides, le texte peut être interrompu. Les nombres trop longs pour la largeur de la colonne seront affichés avec des caractères #.

Texte horizontal/vertical

Sélectionnez cette option pour orienter le texte horizontalement ou verticalement.

Outil

Description

Menu « Imprimer »

Imprimante : Sélectionnez cette commande pour ouvrir la boîte de dialogue « Imprimer » et imprimer le tableau existant. C’est la seule manière d’imprimer un tableau, à moins que celui-ci ne soit placé dans le dessin.

Paramètres d’impression : Sélectionnez cette commande pour ouvrir la boîte de dialogue « Paramètres de l’imprimante ». Elle est presque identique à la boîte de dialogue « Imprimer », si ce n’est que l’option Redimensionner qui vous permet de placer et dimensionner le tableau pour qu’il puisse être entier sur la page imprimée. Sélectionnez la façon dont vous souhaitez faire apparaître le tableau sur la page. Si l’option Échelle sur mesure est sélectionnée, précisez une échelle. Toutes les mises à l’échelle se font symétriquement pour maintenir une apparence correcte. La préférence est sauvegardée pour les tableaux suivants. Les préférences de cette boîte de dialogue ne concerne que les paramètres d’impression pour ce tableau.

Marges de la page

Cliquez pour définir les unités et la taille des marges pour l'impression.

En-tête/Pied de page

Cliquez pour définir un en-tête et un pied de page pour l'impression

Imprimer les onglets

Cliquez pour inclure les lettres des colonnes et les numéros des lignes du tableau dans l'impression.

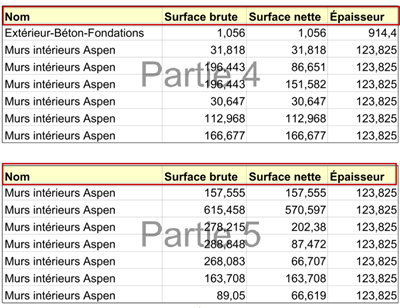

Imprimer les en-têtes de base de données

Cliquez pour inclure les lignes d'en-tête de base de données du tableau dans l'impression.

Outil

Description

Cellule sélectionnée

Vous voyez ici l'adresse de la cellule active, par exemple A2 ou F10.

Menu « Base de données »

La disponibilité de ces commandes dépend de la configuration du tableau et des éléments sélectionnés.

Ligne de tableau simple : Sélectionnez cette commande pour convertir une base de données en tableau simple. Cette action supprimera toutes les sous-lignes et les informations se rapportant à cette base de données. Les formules éventuelles se trouvant dans les colonnes d'en-têtes restent, elles, intactes. Cette commande n'a pas d'effet sur les cellules d'un tableau simple.

Ligne de base de données : Sélectionnez cette commande pour convertir un tableau simple en base de données. La boîte de dialogue « Critères » va alors s'ouvrir (voir La boîte de dialogue « Critères »). Cette commande n'a pas d'effet sur les lignes d'une base de données.

Afficher les en-têtes de bases de données : Sélectionnez cette commande pour afficher ou masquer les en-têtes de base de données dans la fenêtre du tableau.

Créer un tableau/Éditer le tableau : Sélectionnez ces commandes pour ouvrir les boîtes de dialogue « Création d’un tableau » (ligne de tableau simple) ou « Éditer tableau » (lignes de base de données) pour définir les données et critères de sélection d’un objet pour un tableau (voir Créer des tableaux d’après les données du dessin).

Définir les critères : Sélectionnez cette commande pour ouvrir la boîte de dialogue « Critères » et définir les nouveaux critères utilisés pour générer les sous-lignes de la base de données (lignes d’en-tête de base de données uniquement).

Éditer les critères : Sélectionnez cette commande pour ouvrir la boîte de dialogue « Critères » et éditer les critères utilisés pour générer les sous-lignes de la base de données (lignes d’en-tête de base de données uniquement).

Éditer formule de base de données : Sélectionnez cette commande pour afficher la formule de la ligne de base de données dans le champ de la formule. S’il s’agit d’une ligne de tableau simple, elle sera convertie en ligne de base de données.

Sélectionner objets dans le dessin : Sélectionnez cette commande pour sélectionner tous les objets dans le dessin qui répondent au critère de la base de données lignes d’en-tête de base de données uniquement).

Sélectionner l'objet : Lorsqu'une sous-ligne est sélectionnée, elle sélectionne un objet individuel de la base de données dans le dessin.

Menu « Fonction »

Insérer une fonction : Sélectionnez cette commande pour ouvrir la boîte de dialogue « Fonction ». Choisissez dans la liste la fonction que vous souhaitez insérer dans la formule (voir Introduire des formules dans les cellules d'un tableau)

Insérer des critères : Cliquez sur ce bouton pour ouvrir la boîte de dialogue « Critères » et sélectionner des critères de recherche à insérer dans une formule.

Insérer image : Avec cette commande, vous ajoutez la fonction =IMAGE() à la formule dans la cellule sélectionnée (voir Insérer des images dans les cellules d’un tableau) (module d’extension Vectorworks requis).

Boutons de confirmation et d’annulation

 : Cliquez pour valider la saisie dans le champ Formule. Sinon, appuyez sur Enter.

 : Cliquez pour annuler la saisie dans le champ Formule. Vous pouvez également appuyer sur Esc.

Champ « Formule »

Ce champ affiche la valeur constante ou la formule de la cellule active de la feuille de calcul (voir Insérer des constantes dans les cellules d'un tableau et Introduire des formules dans les cellules d'un tableau). Pour développer ou réduire le champ, cliquez sur la flèche à droite du champ ou faites glisser le bord inférieur du champ vers le haut ou vers le bas.
