De beschermingszone instellen

Een 2D-beschermingszone voor bomen (BZ) kan worden ingesteld in het Infopalet, de Voorkeuren van het gereedschap Bestaande boom of het dialoogvenster Bestaande boom instellingen. Deze BZ kan hervormd worden zoals hieronder beschreven.

Daarnaast kan een 3D BZ worden gemaakt, die dient als een werkgrens op terreinmodellen en die het gebied rond de boom beschermt tegen wijzigingen in het terreinmodel.

Een 2D-beschermingszone creëren

Om de beschermingszone voor een bestaande boom te specificeren:

Selecteer het type Beschermingszone:

Click to show/hide the parameters.Click to show/hide the parameters.

Een 2D-beschermingszone vorm geven

Het is mogelijk dat een beschermingszone verder moet reiken dan de oorspronkelijke vorm van de grens, of beperkt moet worden omwille van bestaande objecten of gebouwen op het terrein.

Om de beschermingszone te bewerken:

Selecteer de bestaande boom.

Selecteer Bewerk beschermingszone in het infopalet van een geselecteerde boom.

Er verschijnen controlepunten op de omtrek van de beschermingszone.

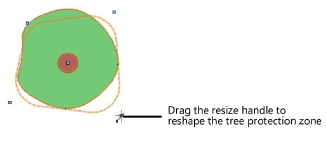

Versleep de controlepunten om de beschermingszone te vervormen. Je kunt ook de straal op de hoeken van de zone aanpassen met de waarde BZ straal hoeken, die alleen wordt weergegeven tijdens het bewerken van de zone.

Deselecteer Bewerk beschermingszonewanneer het hervormen klaar is.

3D beschermingszones creëren

Commando	Werkomgeving: Pad
Creëer 3D beschermingszones	Design Suite: Architectuur > Bestaande bomen Landschap: Landschap > Bestaande bomen

Bij het werken aan een terreinmodel is het belangrijk om de bestaande hoogte rond de bestaande bomen te behouden. De beschermingszone is de zone rond de boom die afgeschermd of bewaard moet worden om de boom te beschermen. Dit commando maakt een kopie van de 2D-beschermingszone die fungeert als een 3D-werkgrens en de boom of bomen beschermt tegen aangrenzende hoogte veranderingen in het terreinmodel. De werkgrens is altijd van toepassing op het bestaande terreinmodel.

De 2D BZ maakt deel uit van de boom, maar de 3D BZ-werkgrens is niet verbonden na creatie. De BZ-werkgrens heeft dezelfde vulkleur als de 2D BZ, maar niet dezelfde lijnstijl.

Je kunt een beschermingszone rond individuele bomen maken of een enkele zone rond geselecteerde bomen.

Als je een enkele zone rond geselecteerde bomen wilt maken, selecteer je de bomen.

Selecteer het commando.

Het dialoogvenster Creëer 3D beschermingszones wordt geopend.

Kies of je individuele 3D-beschermingszones wilt maken voor elke bestaande boom in het bestand, of dat je één enkele beschermingszone wilt maken voor alle geselecteerde bomen. In het veld Opp. BZ. wordt berekent hoe groot de beschermingszone voor de volledige boom moet zijn.
