Diepte weergeven in een zichtvenster

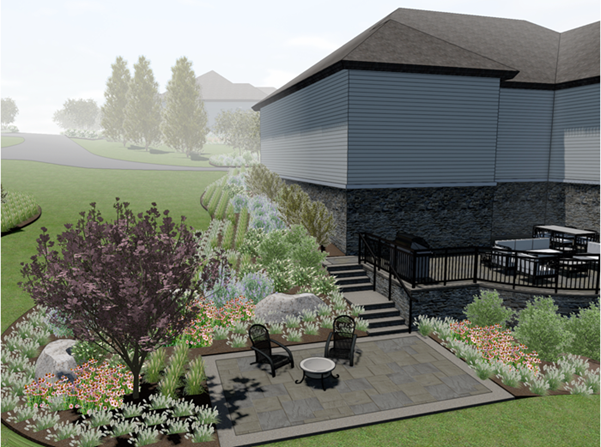

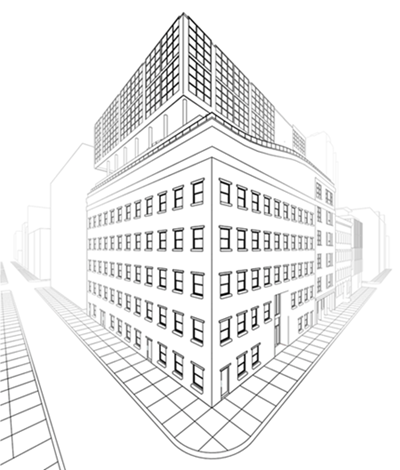

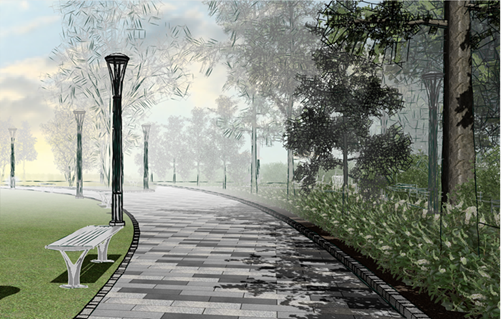

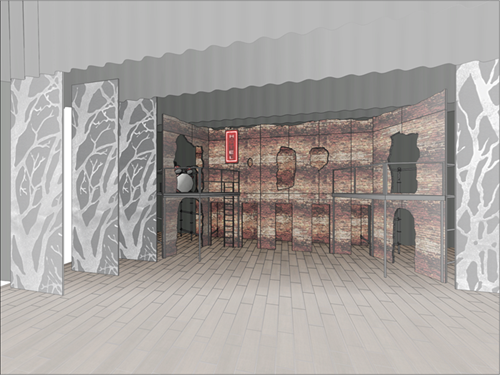

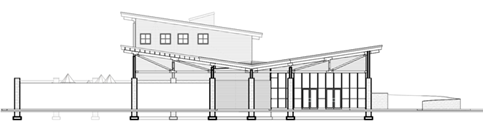

Presentatielaag zichtvensters en snedevensters die worden gerenderd in de rendermethodes Shaded of Achterliggende lijnen verbergen bieden diepte weergave waarmee perspectieven en orthogonale weergaven objecten die zich dichter bij of verder van het gezichtspunt bevinden realistischer weergeven. Om diepte toe te voegen aan een shaded zichtvenster, kun je een kleurverloop toepassen en definiëren dat de kleur van de objectvullingen desatureert naarmate de afstand toeneemt. Om diepte toe te voegen aan een Achterliggende lijnen verbergen, stel je de toonwaarden en/of dikte van de lijnen zo in dat ze teruglopen naarmate de afstand toeneemt.
Voor gestileerde zichtvensters is diepte weergave, net als andere renderinstellingen, alleen beschikbaar als de rendermethode is ingesteld per invoeging.
Omdat diepte weergave net zoveel kunst als wetenschap is, kun je met de interactieve besturingselementen in de dialoogvensters Schaded opties en Achterliggende lijnen verbergen instellingen twee puntmarkeringen gebruiken om kleurverlopen en lijnen op verschillende punten langs de hele gradiënt van de rendering aan te passen. Wijzigingen in de Shaded diepte weergave worden voorvertoond terwijl je ze aanbrengt, zodat je ze in realtime kunt aanpassen. Achterliggende lijnen verbergen worden niet vooraf weergegeven, maar ze worden weergegeven zodra het dialoogvenster wordt gesloten, zonder dat het zichtvenster bijgewerkt moet worden.
Diepte weergave is van toepassing op de volledige gradatie van een zichtvenster, van het dichtstbijzijnde object in beeld (of het snijvlak voor een snedevenster) tot het verst verwijderde object in beeld (of waar de verste uitsteeksels zich bevinden voor een snedevenster). Voor niet-snedevensters kan het nuttig zijn om het zichtvenster weer te geven met een modelbegrenzing om de mate van diepte weergave te beperken.
Om diepte weergave toe te passen op een presentatielaag zichtvenster of snedevenster:
Volg een van deze werkwijzen:
Om diepte weergave toe te passen bij het maken van een zichtvenster of een zichtvensterstijl die de rendermethode Shaded of Achterliggende lijnen verbergen gebruikt, klik je op Achtergrondrenderinstellingen in het dialoogvenster, of als de rendering Achterliggende lijnen verbergen gebruikt wordt voor Voorgrondrender, klik je op Voorgrondrenderinstellingen.
Om diepte weergave toe te passen op een geselecteerd zichtvenster dat de rendermethode Shaded of Achterliggende lijnen verbergen gebruikt, klik je op Achtergrondrenderinstellingen in het Infopalet, of als de rendering Achterliggende lijnen verbergen gebruikt wordt voor Voorgrondrender, klik je op Voorgrondrenderinstellingen.
Als een zichtvenster een Shaded achtergrondrender en een render met achterliggende lijnen verbergen op de voorgrond gebruikt, kan elk afzonderlijk worden aangepast om de diepte weergave-effecten in lagen aan te brengen.
Het dialoogvenster Schaded opties of Achterliggende lijnen verbergen weergave-instellingen wordt geopend, met een tabblad Diepte weergave dat alleen beschikbaar is wanneer het dialoogvenster in deze context wordt geopend.
Schakel op het tabblad Diepte weergave de gewenste weergave in en maak vervolgens de nodige aanpassingen aan elke puntmarkering om het verloop of de lijnvervaging/dikte te wijzigen naarmate ze verder weg komen te staan.
Het kan nodig zijn om wat te experimenteren en elk zichtvenster herhaaldelijk aan te passen om het er precies zo uit te laten zien als je wilt.
Shaded instellingen
Click to show/hide the parameters.Click to show/hide the parameters.
|
Parameter |
Omschrijving |
|
Tabblad Algemeen/Camera/Kwaliteit |
Tabbladen en parameters die niets te maken hebben met diepte weergave; zie Shaded - instellingen |
|
Diepte weergave |
Beschikbaar wanneer het dialoogvenster wordt geopend vanuit het Infopalet van een presentatielaag zichtvenster of snedevenster |
|
Activeer diepte weergave |
Schakelt depth weergave aan en uit in het zichtvenster |
|
Positie |
Geeft de locatie aan (0,0-1,0) van de geselecteerde puntmarkering langs de gehele helling van de rendering. |
|
Voorvertoning verloop |
Geeft het kleurverloop weer in een voorbeeldbalk. De balk geeft de volledige gradatie van de rendering weer, van de dichtstbijzijnde tot de verst zichtbare objecten. |
|
Puntmarkering
|
Specificeert de begin- en eindposities voor het verloop langs de helling. Sleep een puntmarkering naar een nieuwe locatie in het voorvertoningsgebied van het kleurverloop en geef de dekking ervan hieronder op. Delen van de rendering links van het linkerpunt en rechts van het rechterpunt behouden dezelfde dekking als het punt. |
|
Dekking |
Sleep voor de geselecteerde puntmarkering de schuifregelaar naar links om de dekking te verlagen of voer rechts van de schuifregelaar een dekkingspercentage (0-100) in. Kleurverlopen worden niet doorschijnend en tonen de objecten erachter als de dekking wordt verminderd; de kleur wordt gewoon vervaagd. |
Achterliggende lijnen verbergen Instellingen
Click to show/hide the parameters.Click to show/hide the parameters.
|
Parameter |
Omschrijving |
|
Tabblad algemeen |
Tabbladen en parameters die niets te maken hebben met diepte weergave; zie Lijnrendering - instellingen |
|
Diepte weergave |
Beschikbaar wanneer het dialoogvenster wordt geopend vanuit het Infopalet van een presentatielaag zichtvenster of snedevenster |
|
Positie
|
Geeft de locatie aan (0,0-1,0) van de geselecteerde puntmarkering langs de gehele helling van de rendering. |
|
Lijndikte voorvertoning (Eerste voorvertoningsbalk) |
Geeft de lijndikte weer in een voorvertoningsbalk. De balk geeft de volledige gradatie van de rendering weer, van de dichtstbijzijnde tot de verst zichtbare objecten. |
|
Lijnvervaging voorvertoning (Tweede voorvertoningsbalk) |
Geeft de tonale waarde van de lijn weer in een voorvertoningsbalk. De balk geeft de volledige gradatie van de rendering weer, van de dichtstbijzijnde tot de verst zichtbare objecten. |
|
Puntmarkering
|
Specificeert de begin- en eindposities voor de lijnvervaging/lijndikte langs de helling. Sleep een puntmarkering naar een nieuwe locatie in het voorvertoningsgebied, en specificeer de vervaging en/of dikte eronder. Delen van de rendering links van het linkerpunt en rechts van het rechterpunt behouden dezelfde waardeinstellingen als het punt. Hoewel de puntmarkeringen zich op het lijnvervagingsvoorbeeld bevinden, is de positie-instelling hetzelfde voor lijndikte- en lijnarcering. |
|
Lijndikte |
Bepaalt zowel de vervaging en de dikte van de renderlijnen |
|
Lijnvervaging |
Bepaalt hoe de toonwaarde van de lijnen verandert als de lijnen verder weg komen te staan. Veranderingen in toon beginnen bij de oorspronkelijke kenmerk- of klassewaarde die is ingesteld voor de lijn, dus als een lijn al is ingesteld op minder dan 100% verzadiging, begint het vervagen van de lijn bij die waarde in plaats van bij 100. Sleep voor de geselecteerde puntmarkering de Toon schuifregelaar naar links om de dekking te verlagen of voer rechts van de schuifregelaar een dekkingspercentage (0-100) in. Selecteer Vervagen (langzamer) om de lijn op te breken in kleinere segmenten die de lijn vloeiend laten vervagen; deze optie maakt het tekenen van het zichtvenster langzamer in grote bestanden. |
|
Lijndikte |
Bepaalt hoe de lijndikte verandert als de lijnen verder weg komen te staan. Deze instellingen passen alle klassekenmerken, lijndikte-overschrijvingen en schaling aan die worden toegepast via de zichtvenster-instellingen. Selecteer voor de geselecteerde puntmarkeringGeschaalde dikte en sleep de schuifregelaar naar een waarde tussen 0% en 200% of voer een percentage in, of selecteer Vaste dikte en stel de lijndikte in op een vaste waarde op de geselecteerde plaats. Om een lijndikte op te geven die nog niet beschikbaar is voor een vaste dikte, klik je op Dikte instellen in de lijst en voer je de waarde en eenheden in. Selecteer Verdunnen (langzamer) om de lijn op te breken in kleinere segmenten die de lijn vloeiend laten verdunnen; deze optie maakt het tekenen van het zichtvenster langzamer in grote bestanden. |
|

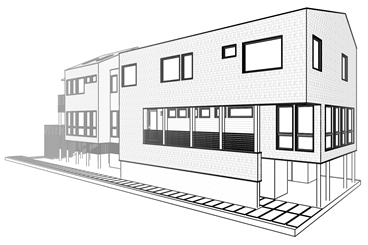

Vlakarcering dikte |
|
|
Verschaal lijndikte van vlakarceringen |
Past een aparte schaal toe voor vlakarceringen, naast eventuele lijndikte instellingen. Hierdoor kunnen vlakarceringen lichter en/of dunner lijken dan omtrekken.
Sleep voor de geselecteerde puntmarkering de Verschaalde dikte schuifregelaar naar links om de schaal met betrekking tot de omtrekken te verlagen of voer rechts van de schuifregelaar een schaalpercentage (0-100) in. |

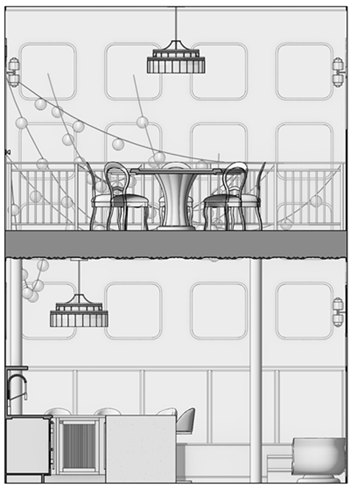

Wanneer een zichtvenster een Shaded achtergrondrender en een Achterliggende lijnen verbergen voorgrondrenderheeft, kan diepte weergave op beide methodes worden toegepast om de effecten in lagen weer te geven.
