Ustawienia powierzchni roślinnej

Parametr

Opis

Tryb rysowania

Wybierz, czy chcesz utworzyć powierzchnię roślinną, czy żywopłot wielogatunkowy. Dostępność pozostałych parametrów jest zależna od dokonanego wyboru. W przypadku obiektu z nadanym stylem nie można przełączyć trybu rysowania. Musisz najpierw usunąć styl w ustawieniach obiektu.

Klasa

Przypisz klasę, aby zdefiniować widok oraz widoczność obiektu. Wybierz jedną z klas dostępnych na liście lub utwórz nową klasę. Jeśli status tego parametru zostanie zdefiniowany „Wg stylu”, wszystkie obiekty przypisane do tego stylu, będą należeć do tej klasy.

Bieżąca aktywna klasa jest wyświetlana w oknie dialogowym „Ustawienia powierzchni roślinnej”. Zmiany dokonywane w tym miejscu automatycznie aktualizują klasę obszaru podłoża pod nasadzenia w palecie Atrybuty, a także zmieniają aktywną klasę pliku.

Kategoria Zieleń

Opcjonalnie wybierz kategorię lub zaznacz opcję „Zarządzaj niestandardowymi kategoriami”, aby edytować listę. W oknie „Zarządzaj niestandardowymi kategoriami” kliknij przycisk Dodaj lub zaznacz element na liście i kliknij przycisk Edytuj, a następnie wprowadź nową nazwę. Kliknij przycisk Usuń, aby usunąć zaznaczoną kategorię.

Jeśli wybrano kategorię, można je użyć w konfiguracji nazwy stylu lub obiektu.

Nazwa zieleni

Może być ona używana jako część konfiguracji nazwy obiektu; style powierzchni dostarczane przez program Vectorworks stosują ją jako podstawę nazwy stylu.

ID

Zdefiniuj ID powierzchni. Jeśli podano identyfikator, można go użyć w konfiguracji nazwy stylu lub obiektu.

Nazwa obiektu

Wskaż, czy chcesz samodzielnie wprowadzić nazwę tego obiektu, czy też użyć konfiguracji nazwy.

Dla parametru Niestandardowa wprowadź własną nazwę.

W przypadku opcji Konfiguracja nazwy wybierz właściwą z listy nazw, obecnych na rysunku. Wybierz opcję „Zarządzaj niestandardowymi konfig. nazw”, aby dodawać, edytować lub usuwać konfigurację z listy; zob. poniżej.

Jednostki

Zaznacz wybraną jednostkę do kalkulacji powierzchni roślinnej. W tym polu zostaną wyświetlone jednostki domyślne, które zdefiniowano w Preferencjach dokumentu. Zob. Jednostki.

Parametr

Opis

Nazwa

Wprowadź nazwę konfiguracji, która zostanie wyświetlona na liście.

Definicja nazwy

W tym polu pojawi się nazwa, składająca się z wybranych poniżej komponentów oraz ręcznie wprowadzonych znaków.

Komponent

Dodaj komponent do definicji nazwy, wybierając go z listy, a następnie kliknij przycisk Dodaj.. Element zostanie dodany na końcu definicji nazwy.

Liczba całkowita / małe litery / WIELKIE LITERY

Jeśli dla Komponentu wskazano opcję „Wartość przyrostu”, przed kliknięciem przycisku Dodaj należy wybrać, czy wartość ta ma mieć postać numeryczną, ewentualnie czy ma opierać się na małych lub dużych literach. Zdefiniuj Wartość początkowa oraz Przyrost.

Aby wartość przyrostowa działała poprawnie, parametr Nazwa obiektu musi być zdefiniowany Wg stylu.

Parametr

Opis

Specyfikacja

Opis

Wprowadź opis powierzchni roślinnej (opcjonalnie). Ten tekst może być długi, taki jak szczegóły specyfikacji, lub krótki. Jeśli opis jest krótki, można go użyć w formie sufiksu w konfiguracji nazwy stylu.

Cena jednostkowa

Jest to cena za jednostkę kwadratową materiału użytego do powierzchni. Ten parametr zostanie użyty w raportach.

Kod ceny

W tym polu można wprowadzić kod ceny, np. SKU.

Edytuj komponenty

Kliknij ten przycisk, aby w oknie „Komponenty powierzchni roślinnej” skonfigurować ustawienia komponentów powierzchni roślinnej, jak to opisano w zagadnieniu: Tworzenie komponentów powierzchni roślinnej. W polu Grubość podłoża zostanie wyświetlona wartość, obliczona na podstawie grubości komponentów.

Wydrąż w modelu terenu

Ta opcja umożliwia wydrążenie powierzchni roślinnej w modelu terenu na potrzeby jej komponentów; jeśli opcja ta zostanie odznaczona, powierzchnia zostanie umieszczona w taki sam sposób, ale w modelu terenu nie zostanie wykonany wykop.

Rośliny umieszczone poza podłożem podłoże pod nasadzenia nie dopasowują się do powierzchni modelu terenu.

Ustawienia żywopłotu

(tryb Żywopłot wielogatunkowy)

Wygładź zewn. narożniki

Zaznacz tę opcję, aby wygładzić zewnętrzne naroża żywopłotu.

Odstęp od ścieżki

Aby odsunąć żywopłot od osi narysowanej ścieżki, wprowadź odległość odstępu. Wartość dodatnia powoduje odsunięcie żywopłotu na prawo od narysowanej linii, a wartość ujemna - na lewo.

W przypadku żywopłotów z kilkoma rzędami dodatkowe rzędy zawsze są umieszczane na lewo od narysowanej linii, co może wpłynąć na obliczenie odsunięcia.

Szerokość/Wysokość

Wprowadź wartości szerokości i wysokości żywopłotu.

Wysokość dotyczy opcji Pokaż rośliny w 3D, gdy wybrane w niej ustawienie to Bryła roślin/ekstruzja.

Struktura rzędów

Wybierz wzór, zgodnie z którym mają być ułożone rzędy żywopłotu.

Czworobok pozwala na rozmieszczenie kilku rzędów roślin. Wprowadzona liczba roślin odnosi się do pojedynczego rzędu. Wprowadź liczbę Rzędów żywopłotu i wybierz, czy mają zostać przesunięte za pomocą opcji Odsunięcie rzędów.

Układ Naprzemienny (tzw. mijanka) tworzy dwa przesunięte względem siebie rzędy, podczas gdy Potrójny naprzemienny tworzy trzy przesunięte rzędy. Rzędy naprzemienne są zawsze traktowane jako pojedynczy rząd, a liczba roślin określana jest na metr bieżący. Roślinny w układzie naprzemiennym tworzą wzór trójkątnego zygzaka.

Układ Powierzchnia roślinna pozwala utworzyć żywopłot na określonej powierzchni, podobnie jak w przypadku tworzenia powierzchni roślinnej wzdłuż ścieżki.

Wybrana Struktura rzędów wpływa na opcje dostępne w zakładce Rośliny.

Parametr

Opis

Oblicz ilość na podstawie

Określ, które rośliny powinny znaleźć się w powierzchni roślinnej, oraz wybierz metodę obliczania ilości roślin (na podstawie Rozmieszczenia czy Udziału procentowego). Ta wartość może być wyświetlana w etykiecie powierzchni oraz na listach roślin.

W przypadku żywopłotów Struktura rzędów wybrana w zakładce Specyfikacja wpływa na opcje dostępne w zakładce Roślina.

Żywopłotu bez zdefiniowanego stylu, w którym określono liczbę roślin na jednostkę wymiarowania liniowego (np. metr bieżący), nie można przekształcić w powierzchnię roślinną w Trybie rysowania w zakładce Ogólne.

Rozmieszczenie (wielkość niestandard./udział procent. autom.)

Ten tryb oblicza ilość roślin na podstawie współczynnika rozmieszczenia rośliny. Roślina dodawana do powierzchni roślinnej otrzymuje swój współczynnik rozmieszczenia. Udział procentowy każdej rośliny w powierzchni roślinnej zostanie obliczony automatycznie. Rozmieszczenie zawsze wyniesie 100%.

Rozmieszczenie (wielkość niestandard./udział procent. niestandard.)

Zaznacz ten tryb, aby wprowadzić dla każdej rośliny, zarówno wartość procentową, jak i ilość (tj. ilość roślin/m2 lub rozmieszczenie). W efekcie rozmieszczenie może być większe lub mniejsze niż 100%. Roślina dodawana do powierzchni otrzymuje swój współczynnik rozmieszczenia, a oprócz tego obliczany jest udział procentowy każdej rośliny w tej powierzchni. W przypadku tej opcji rośliny z powierzchni roślinnej mogą zachodzić na siebie. Oznacza to, że rozmieszczenie roślin czy też ich udział procentowy może przekroczyć 100%.

Udział procent. (wielkość stała/udział procent. niestandard.)

Oblicza ilość roślin na podstawie jej udziału procentowego w całości. Roślina dodawana do powierzchni otrzymuje swój udział procentowy. Współczynnik rozmieszczenia powinien być taki sam dla wszystkich roślin w powierzchni. Wprowadź rozmieszczenie oraz zaznacz żądany tryb rozmieszczenia.

Rozmieszczenie

(W procentach)

W przypadku obliczeń procentowych określ stałą wartość rozmieszczenia i wybierz metodę kalkulacji. Dodając rośliny definiujesz udział procentowy każdego gatunku.

W przypadku opcji Środek lub Rośliny/metr bieżący zaznacz ustawienie Dopasuj , aby nieznacznie zmodyfikować odstępy między roślinami w celu umieszczenia rośliny w każdym rogu.

Żywopłot - rozstaw

(Tryb Żywopłot wielogatunkowy)

Jeśli wybrana Struktura rzędów to czworobok, określ, czy odstępy między roślinami w żywopłocie mają być zgodne ze specyfikacją roślin, czy ma to być stała wartość wprowadzona ręcznie.

Powierzchnia roślinna

W tym polu zostanie wyświetlone pole powierzchni. Jego wartość oblicza się na podstawie powierzchni skojarzonego modelu terenu (jeśli taki istnieje) lub powierzchni zdefiniowanej przez polilinię, a następnie mnoży przez Współczynnik powiększenia pow. (jeśli nie ma modelu terenu lub model nie jest powiązany z powierzchnią roślinną). Typ Jednostki dla tej powierzchni zostanie pobrany z zakładki „Ogólne”.

Współczynnik powiększenia pow.

Jeżeli nie istnieje model terenu skojarzony z tą powierzchnią roślinną, wprowadź współczynnik powiększenia, przez który zostanie pomnożone pole Powierzchni roślinnej. Ten parametr ułatwia obliczenie właściwej ilości roślin na stromych zboczach. Jeśli wartość nie jest równa 1, dla celów porównawczych zostanie wyświetlona Pierwotna powierzchnia (czyli powierzchnia obszaru utworzonego przez polilinię).

Lista roślin

W tej tabli zostaną wymienione rośliny użyte w powierzchni roślinnej oraz parametry, w tym rozmieszczenie i udział procentowy każdej rośliny w całkowitej liczbie roślin, a także minimalną dozwoloną liczbę, jak i całkowitą liczbę roślin tworzących powierzchnię. Ta ostatnia informacja pojawia się tylko w oknie „Ustawienia powierzchni roślinnej”. Minimalna liczba roślin ma charakter nadrzędny w stosunku do udziałów procentowych, aby zapewnić użycie co najmniej określonej liczby konkretnych roślin na danym obszarze nasadzeń.

Kolejność roślin można modyfikować, klikając roślinę i przeciągając ją w kolumnie #. Jeśli zmienisz kolejność na liście, kolejność roślin w etykiecie rośliny również się zmieni. To również ma wpływ na widok 2D powierzchni (rośliny wymienione na górze listy zostaną narysowane nad roślinami, które znajdują na dole listy).

Dodaj roślinę

Kliknij ten przycisk, aby otworzyć okno dialogowe „Edytuj rośliny”. Dodaj do listy rośliny oraz zdefiniuj ich rozmieszczenie oraz udział procentowy. Zobacz opis poniżej.

Dodaj separator

Kliknij ten przycisk, aby otworzyć okno dialogowe „Edytuj separator”, a następnie wprowadzić tekst separatora, który zostanie dodany do etykiety. Ten tekst może być sformatowany inaczej niż pozostała część tekstu w etykiecie. Etykiety danych mogą również wyświetlać linię separatora wraz tekstem.

W kolumnie # listy roślin zmień położenie separatora, przeciągając go w odpowiednie miejsce na liście. Tekst separatora można łatwo rozpoznać po linii przerywanej w kolumnie ID.

Edytuj

Kliknij ten przycisk, aby otworzyć okno dialogowe „Edytuj rośliny”. Można również wybrać inną roślinę lub dostosować metodę kalkulacji. Zob. opis poniżej.

Usuń

Kliknij ten przycisk, aby usunąć zaznaczoną roślinę z listy.

Suma %

Jeśli dla kalkulacji ilości roślin zaznaczyłeś opcję 1 lub opcję 3, w tym polu zostanie wyświetlona suma, wyrażona w procentach. Wartość ta musi być zawsze równa 100.

Parametr

Opis

Podłoże pod nasadzenia

Pokaż podłoże pod nasadzenia w 2D

Wskaż, czy chcesz wyświetlić podłoże pod nasadzenia w rzucie 2D/głównym.

Zaznacz opcję „Standardowe”, aby kontur tego podłoża był pojedynczą linią.

Opcja Brak oznacza brak obramowania; użyj tej opcji do luźnego podłoża pod nasadzenia, takiego jak żwirowe podłoże, którego dokładna definicja nie jest wymagana, natomiast trzeba obliczyć ilość roślin, użytą na tym obszarze.

Pokaż podłoże pod nasadzenia w 3D

Wskaż, czy chcesz wyświetlić podłoże pod nasadzenia w widokach 3D.

Opcja „Brak”: podłoże pod nasadzenia nie będzie wyświetlane.

Opcja „Komponenty”: zaznacz ją, aby w przekrojach 3D wyświetlić komponenty, które zdefiniowałeś w oknie „Komponenty powierzchni roślinnej”.

Opcja „Pokaż jako wielobok 3D”: utworzy ona na domyślnej wysokości 0 wielobok 3D, który będzie wyświetlać teksturę górnego komponentu powierzchni roślinnej. Tekstura ta nie jest edytowalna w zakładce Renderowanie w palecie Info. Jeśli chcesz zmodyfikować ją w istniejących obiektach, zrób to na karcie Atrybuty. Jeżeli wielobok 3D zostanie umieszczony na modelu terenu, wielobok ten nie będzie mieć żadnego wypełnienia, natomiast rośliny (jeśli w ogóle takie występują) będą znajdować się na powierzchni modelu terenu.

Opcja „Wyświetl jako teksturowalną warstwę na” - zaznacz ją, aby utworzyć teksturowalną warstwę dla widoku 3D powierzchni roślinnej. Wskaż, czy ta warstwa ma zostać wyświetlona na istniejącym modelu terenu czy na projektowanym modelu terenu. Tekstura będzie widoczna tylko po umieszczeniu jej nad modelem terenu z wybraną opcją Wydrąż w modelu terenu. Tekstura ta nie jest edytowalna w zakładce Renderowanie w palecie Info. Jeśli chcesz zmodyfikować ją w istniejących obiektach, zrób to na karcie Atrybuty.

Rośliny

Pokaż rośliny w 2D

Wskaż sposób wyświetlania roślin w rzucie 2D/głównym; to ustawienie jest niezależne od konturu podłoża pod nasadzenia i może mieć różne formy:

Brak: rośliny nie są wyświetlane; podłoże pod nasadzenia jest reprezentowane wyłącznie przez atrybuty tego podłoża.

Grupa roślin: w przypadku tej opcji zostaną narysowane wypukłe lub wklęsłe karby wokół obramowania podłoża. W kolejnych polach edycji dostosuj typ karbów oraz ich inne parametry. Oprócz wielkości i wysokości karbów można również wskazać ich zmienność. Jest to różnica między najmniejszym a największym karbem. (Wysokość grupy roślin nie może być określona dla żywopłotu, ponieważ jest ona ustawiona w panelu Specyfikacja).

Linia roślin: zaznacz tę opcję, aby wyświetlić odręczną linię roślin wokół konturu podłoża. Jeśli chcesz utworzyć nieco „poszarpaną” linię roślin, wybierz małą wielkość segmentu oraz dużą wysokość segmentu.

Symbole rośliny: ta opcja wyświetli poszczególne symbole roślin.

Pokaż rośliny w 3D

Wybierz żądany tryb wyświetlania roślin. W widoku 3D rośliny dostosują się do powierzchni modelu terenu (o ile ten istnieje).

Brak: rośliny nie będą wyświetlane.

Bryła roślin/ekstruzja: zostanie wyświetlona bryła/ekstruzja tego obszaru; wprowadź wysokość ekstruzji. To ustawienie jest przydatne w przypadku eksportu do formatu IFC i w projektach koncepcyjnych.

Poszczególne rośliny: jeśli powierzchnia roślinna zawiera symbole z komponentem 3D na bazie rekwizytu lub modelu 3D (np. symbole dostarczane przez Laubwerk), będą one wyświetlane w widoku 3D, aby zwiększyć realizm. Gęstość roślin określa się na podstawie rozmieszczenia oraz udziału procentowego, zdefiniowanych dla danej powierzchni. W przypadku braku komponentu 3D wstawiane są miejsca geometryczne 3D.

Zmienność

Jeśli opcja Pokaż rośliny w 2D jest zdefiniowana jako „Symbole rośliny” lub jeśli opcja Pokaż rośliny w 3D jest zdefiniowana jako „Poszczególne rośliny”, dodatkowe opcje umożliwiają zmianę wyglądu roślin, co lepiej odzwierciedla ich naturalny wzrost.

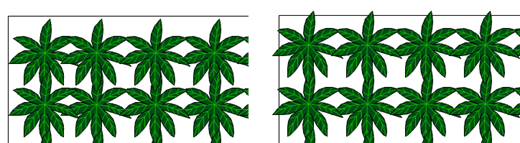

Rośliny w granicach podłoża pod nasadzenia

(tryb Powierzchnia roślinna lub tryb Żywopłot ze Strukturą rzędów zdefiniowaną jako Powierzchnia)

Rośliny będą wyświetlane w całości w granicach podłoża pod nasadzenia. W przypadku odznaczenia tej opcji niektóre elementy roślin mogą zachodzić na siebie poza obrębem tego podłoża. Jest to ustawienie wybrane na potrzeby wizualne i nie ma wpływa na obliczone ilości roślin.

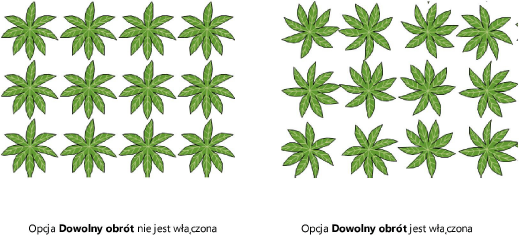

Dowolny obrót

Zaznacz tę opcję, aby losowo obracać poszczególne rośliny i w ten sposób uzyskać bardziej realistyczny widok.

Dowolna pozycja

(tryb Powierzchnia roślinna lub tryb Żywopłot ze Strukturą rzędów zdefiniowaną jako Powierzchnia)

Zaznacz tę opcję, aby włączyć przypadkowe pozycjonowanie roślin w powierzchni roślinnej. Oznacza to, że rośliny nie będą ułożone we wzór siatkowy.

Zmienna średnica rośliny

Zaznacz tryb zmienności średnicy rośliny (wyrażony w %) lub wskaż opcję „Stały rozmiar”.

Skala średnicy rośliny

Wprowadź wartość procentową, aby rośliny wyglądały na większe na rysunku bez konieczności dostosowywania rzeczywistej średnicy.

Zmienna wysokość rośliny

Zaznacz tryb zmienności wysokości rośliny (wyrażony w %) lub wskaż opcję „Stały rozmiar”.

Skala wysokości rośliny

Wprowadź wartość procentową, aby rośliny wyglądały na większe na rysunku bez konieczności dostosowywania rzeczywistej wysokości.

Parametr

Opis

Lista konwencji ramowych

W tym miejscu wyszczególnione są konwencje ramowe dołączone do obiektu.

Kliknij <Nowa konwencja ramowa>, aby dodać konwencję.

Wybrana konwencja ramowa

Konwencja ramowa

Wyświetla dostępne konwencje ramowe i wskaźniki. Wiele z tych konwencji jest powiązanych ze wskaźnikami w Panelu Zrównoważenie środowiskowe; pozostałe są opisane poniżej.

Edytuj konwencję ramową

Otwórz okno dialogowe edycji w celu określenia parametrów zrównoważenia środowiskowego dla obiektu.

Usuń konwencję ramową

Użyj tej opcji, aby usunąć wybraną konwencję ramową z obiektu.

Konwencje ramowe nieuwzględnione obecnie w Panelu Zrównoważenie środowiskowe

Permeable Surface

Permeable Surface

Wskaż, czy obiekt ma być przepuszczalny czy nieprzepuszczalny. W przypadku obiektu przepuszczalnego w polu Rate wprowadź współczynnik wodoprzepuszczalności i wybierz jednostki.

Runoff Coeff

Zdefiniuj współczynnik spływu.

Współ. odbicia promieniowania słonecznego (SRI)

Wprowadź współczynnik odbicia promieniowania słonecznego (SRI).

Parametr

Opis

[Lista atrybutów]

Wyszczególnione są tu wszystkie elementy geometryczne, które mają ustawienia atrybutów graficznych, a także atrybuty domyślne. Znajdują się na niej klasy i atrybuty poszczególnych elementów obiektu.

Komponenty są wyświetlone w celach referencyjnych, ale ich atrybuty muszą być ustawione w oknie „Ustawienia komponentów krajobrazu”; zob. Tworzenie komponentów powierzchni roślinnej. Wypełnienia z materiałów mogą być ustawiane tylko dla komponentów powierzchni roślinnej.

Postępuj zgodnie z jedną z następujących metod pracy:

Zdefiniuj atrybuty domyślne, klikając wiersz Atrybuty domyślne i klikając Edytuj lub klikając dwukrotnie wiersz. Domyślnie atrybuty są zsynchronizowane z paletą Atrybuty, dopóki ich nie zmienisz, co zatrzymuje synchronizację.

Określ, czy każda część ma być synchronizowana z Atrybutami domyślnymi. Aby włączyć synchronizację, zaznacz pole wyboru w kolumnie Synchronizuj z atrybutami domyślnymi. Aby zdefiniować parametry części indywidualnie, usuń znacznik wyboru i ustaw atrybuty zgodnie z opisem poniżej.

Przypisz klasę do elementów na liście, aby zdefiniować ich widok i widoczność. Wybierz klasę z listy klas dostępnych na rysunku lub utwórz nową klasę. Zaznacz opcję <Klasa powierzchni roślinnej>, aby przypisać element do tej samej klasy co powierzchnia.

Zdefiniuj atrybuty. W tym celu, zob. Paleta Atrybuty.

Aby nadać elementowi 3D teksturę, wybierz teksturę z Próbnika zasobów lub kliknij jeden z przycisków, aby nie użyć żadnej tekstury lub użyć tekstury klasy. W razie potrzeby ustaw jej typ odwzorowania i obrót; zob. Zagadnienie: Odwzorowanie i kierunek tekstur.

W przypadku tekstur na części 3D zaznacz opcję Względem najdłuższej krawędzi, aby wyrównać teksturę wzdłuż najdłuższej krawędzi elementu. Może to zapobiec odwróceniu tekstury w niewłaściwym kierunku.

Powiąż wszystkie atrybuty z klasą

Kliknij ten przycisk, aby wszystkie atrybuty wypełnienia, pióra, linii i tekstury powiązać z klasą. Opcja nie jest dostępna w ustawieniach, gdy dla aktywnej klasy włączono Nadawanie automatyczne.

Usuń wszystkie powiązania z klasą

Kliknij ten przycisk, aby usunąć powiązania wszystkich atrybutów wypełnienia, pióra, linii i tekstury z klasą. Opcja nie jest dostępna w ustawieniach, gdy dla aktywnej klasy włączono Nadawanie automatyczne.

Ustawienia tekstury

Użyj tej opcji, aby edytować tekstury istniejących obiektów i stylów. Ustawienia te nie są dostępne do edycji w oknie „Ustawienia powierzchni roślinnej”.

Parametr

Opis

Widok etykiety

Określ, czy chcesz dodać etykietę oraz czy ma być wyświetlona po prawej czy po lewej stronie linii wskaźnikowej.

Klasa

Przypisz klasę do etykiety powierzchni, aby zdefiniować jej wygląd i widoczność. Wybierz klasę z listy klas dostępnych na rysunku lub utwórz nową klasę. Zaznacz opcję <Klasa powierzchni roślinnej>, aby przypisać etykietę do tej samej klasy co powierzchnia.

Kąt linii wskaźnikowej

Wprowadź kąt, pod jakim chcesz wyświetlić linię wskaźnikową. Wprowadź wartość z przedziału od 0°–360°.

Obrót tekstu

Wprowadź kąt, pod jakim chcesz wyświetlić tekst. Wprowadź wartość z przedziału od 0°–360°. Aby wyświetlić etykietę po lewej stronie, wprowadź wartość większą niż 90° i mniejszą niż 270°. Aby wyświetlić etykietę po prawej stronie, wprowadź wartość mniejszą niż 90° lub większą niż 270°.

Tekst górny

Zaznacz informacje, które mają pojawić się w pierwszym wierszu etykiety. Zaznacz Dostosuj, aby utworzyć typ niestandardowy (zob. Tworzenie etykiety powierzchni roślinnej).

Tekst dolny

Zaznacz informacje, które zostaną wyświetlone w dolnej części etykiety. Zaznacz Dostosuj, aby utworzyć typ niestandardowy (zob. Tworzenie etykiety powierzchni roślinnej).

Znacznik linii wskaźnikowej

Zaznacz tę opcję, aby na końcu linii wskaźnikowej wstawić znacznik. Aby dostosować znacznik, należy zmodyfikować atrybuty klasy (zob. Właściwości klas).
