Definiowanie strefy ochrony drzewa
Strefę ochrony drzewa 2D (SOD) można zdefiniować w palecie Info, Preferencjach narzędzia Istniejące drzewo lub w oknie dialogowym „Istniejące drzewo - ustawienia”. SOD można przekształcić zgodnie z opisem poniżej.
Dodatkowo można utworzyć strefę ochrony 3D, która działa jak granica skarpy, chroniąc obszar wokół drzewa przed zmianami w modelu terenu.
Tworzenie strefy ochrony drzewa 2D
Aby zdefiniować strefę ochrony dla pojedynczego istniejącego drzewa:
Wybierz żądany typ Strefy ochrony drzewa.
Kliknij, aby pokazać/ukryć parametry.Kliknij, aby pokazać/ukryć parametry.
|
Parametr |
Opis |
|
Brak |
Zaznacz tę opcję, aby nie wyświetlać strefy ochrony drzewa. |
|
Pokaż strefę kolistą |
Strefa ochrony drzewa jest wyświetlana jako okrąg wokół pnia drzewa; ustaw promień okręgu za pomocą parametru Promień SOD. |
|
Pokaż okrąg o średnicy 12 x pierśnica |
Zaznacz tę opcję, aby utworzyć strefę ochrony drzewa, tj. okrąg o średnicy będącej dwunastokrotnością pierśnicy. |
Kształtowanie istniejącej strefy ochrony drzewa 2D
Strefa ochrony drzewa może wymagać rozszerzenia poza początkowy kształt graniczny lub może być ograniczona przez istniejące obiekty lub budynki.
Aby edytować strefę ochrony drzewa (SOD), wykonaj następujące kroki:
Wybierz istniejące drzewo.
W palecie Info wybranego obiektu kliknij Edytuj strefę ochrony drzewa.
Punkty kontrolne zostaną wyświetlone wzdłuż obrysu strefy ochrony drzewa (SOD).

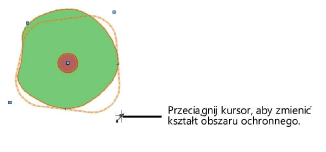

Przeciągnij punkty kontrolne, aby przekształcić obszar ochronny. Możesz również dostosować promień zaokrąglenia narożników strefy za pomocą parametru Promień zaokrąglenia SOD, który jest widoczny tylko podczas edycji obszaru.
Po zakończeniu przekształcania SOD odznacz Edytuj strefę ochrony drzewa.
Tworzenie strefy ochrony drzew 3D
|
Polecenie |
Wersja: Lokalizacja |
|
Utwórz strefy ochrony drzew 3D |
Vectorworks Design Suite: Design Suite > Istniejące drzewa Vectorworks Landmark: Krajobraz > Istniejące drzewa |
Podczas pracy nad modelem terenu ważne jest, aby zachować istniejącą wysokość warstwy wokół istniejących drzew. Strefa ochrony drzewa (SOD) to strefa wokół drzewa, którą należy zachować lub odgrodzić w celu jej ochrony. To polecenie tworzy kopię strefy ochrony drzewa 2D, która działa jak granica skarpy 3D, chroniąc drzewo lub drzewa przed zmianami w wysokości modelu terenu. Granica skarpy ma zawsze zastosowanie do istniejącego modelu terenu.
SOD 2D stanowi część drzewa, ale SOD 3D nie jest z nim połączona. Granica skarpy SOD ma ten sam kolor wypełnienia co SOD 2D, ale nie otrzymuje tego samego stylu pióra.
Można utworzyć strefę ochrony wokół pojedynczych drzew lub utworzyć jedną strefę wokół zaznaczonych drzew.
Jeśli chcesz utworzyć jedną strefę wokół grupy drzew, zaznacz te drzewa.
Wybierz odpowiednie polecenie.
Na ekranie otworzy się okno dialogowe „Utwórz strefy ochrony drzew 3D”.
Wskaż, czy chcesz utworzyć indywidualne strefy ochrony 3D dla każdego istniejącego drzewa w pliku, czy utworzyć wspólną strefę ochrony dla wszystkich zaznaczonych drzew. W polu Pow. SOD zostanie obliczona powierzchnia strefy ochrony drzewa.
