Wstawianie istniejących drzew

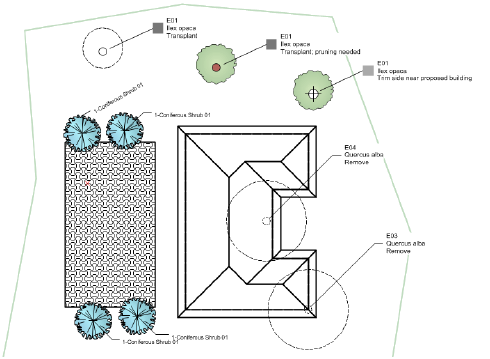

Narzędzie Istniejące drzewo służy do tworzenia szczegółowej dokumentacji drzew istniejących już na danym terenie. Poza tym można zdefiniować szczegółowe informacje, takie jak gatunek, kondycja, wiek, kategoria czy niezbędne czynności. Można określić wygląd 2D i 3D drzew, w tym oznaczyć ich systemy korzeniowe i strefy ochrony drzewa. Możliwe jest też odwzorowanie graficzne drzew zachowanych i usuniętych, a także określenie wyglądu 3D, pnia i kształtu korony.
Istniejące drzewa można utworzyć na bazie miejsc geometrycznych lub automatycznie w oparciu o dane pomiarowe bądź wstawić do rysunku za pomocą narzędzia.
Aby uwzględnić dane drzew w arkuszu kalkulacyjnym, można skorzystać z domyślnego raportu „Istniejące drzewo” (z obrazami lub bez nich). Zob. Używanie predefiniowanych raportów.
Metoda pracy: Istniejące drzewo
Poziom trudności: Średnio zaawansowany
Aby wstawić istniejące drzewo, postępuj według poniższych instrukcji:
Kliknij narzędzie Istniejące drzewo, a następnie Istniejące drzewo - preferencje narzędzia. Zdefiniuj domyślne parametry, w tym numerację, opis, widok 2D i 3D oraz inne dane.
Podczas ustawiania parametrów domyślnych, określ klasy w panelu Atrybuty. Ułatwia to modyfikację różnych elementów, jak również regulację widoczności (którą można definiować w palecie Nawigacji). W razie potrzeby zdefiniuj atrybuty graficzne, takie jak tekstury i kolory,
Podczas importu istniejących drzew z pliku pomiarowego lub tworzenia ich z miejsc geometrycznych, zmapuj pola w rekordach i wybierz odpowiednie jednostki.
Zaznaczone symbole 2D zostaną wyświetlone tylko wtedy, gdy wybierzesz odpowiednią opcję dla Czynność/Uwagi w ustawieniach istniejącego drzewa. W ten sposób można łatwo stwierdzić, wobec których obiektów nie przeprowadzono żadnych działań.
Wskaż lokalizację ważnych i mniej ważnych obszarów terenu, określając kategorię każdego drzewa lub grupy drzew.
Aby odwzorować drzewa w 3D, użyj wygenerowanej geometrii, roślin Maxon, rekwizytów lub symboli 3D.
Jeśli dodajesz istniejące drzewa do modelu terenu, możesz utworzyć strefę ochrony drzewa 3D, która funkcjonuje jak granica skarpy, chroniąc drzewo przed zmianami w modelu terenu.
Dane istniejącego drzewa mogą posłużyć do utworzenia arkusza kalkulacyjnego, z którego następnie przy użyciu eksportu utworzysz plik pomiarowy.
Istniejące drzewa można wyeksportować jako plik Shape, włącznie z danymi pomiarowymi w skojarzonym rekordzie.
Drzewa wstawione za pomocą narzędzia Istniejące drzewo nie mają danych pomiarowych w skojarzonym rekordzie. Eksport obejmuje koronę 2D, środek pnia, określony sposób wyświetlania korzeni oraz strefę ochrony drzewa 2D.
Drzewa utworzone na podstawie importu pliku pomiarowego mają dane pomiarowe w skojarzonym rekordzie. Te informacje są eksportowane wraz z danymi wymienionymi powyżej.
Wstawianie istniejących drzew
|
Narzędzie |
Wersja branżowa: Zestaw narzędzi |
|
Istniejące drzewo
|
Vectorworks Design Suite: Krajobraz Vectorworks Landmark: Zieleń |
Wykonaj następujące czynności, aby wstawić istniejące drzewo:
Aktywuj narzędzie. Ustaw domyślne preferencje. W tym celu kliknij na Pasku trybów Istniejące drzewo - preferencje narzędzia. Zob. Ustawienia istniejącego drzewa.
Kliknij w obszarze rysunku, aby wyznaczyć punkt wstawienia obiektu. Następnie kliknij ponownie, aby wyznaczyć jego kąt obrotu.
Obracaj drzewo tylko wtedy, gdy rysunek nie jest zorientowany na północ rzeczywistą na podstawie georeferencji. Ustawienia nieregularnej korony korzystają z kierunków głównych w odniesieniu do północy rzeczywistej i mogą powodować nieprawidłowe wyświetlanie, jeśli drzewo zostanie obrócone podczas wstawiania.
Parametry można edytować później w palecie Info.
Może się zdarzyć, że widok istniejącego drzewa zacznie odpowiadać ustawieniom 2D dopiero wtedy, gdy użytkownik zdefiniuje określone parametry w palecie Info. W związku z tym najpierw należy np. zdefiniować opcję Czynność/Uwagi, aby wyświetlił się symbol ustawiony dla opcji „Zachowaj”, „Przesadź” lub „Usuń”.
