Shaders Renderworks

Attributs de l’objet

Sélectionnez cette option pour utiliser la couleur de remplissage de l’objet comme couleur de texture.


Sélectionnez cette option pour utiliser une image comme couleur de texture. L’image peut également être teintée avec une couleur (voir Utiliser une image dans un shader).

Couleur

Sélectionnez une couleur unie comme couleur de texture.

Couleur

Sélectionnez une couleur dans la liste.

Intensité (%)

Déterminez si l’affichage de la couleur doit être plutôt sombre ou plutôt clair.

Fresnel

Utilisez cette option pour créer une texture bicolore.

Couleur au bord

Sélectionnez la couleur à appliquer au bord de la texture.

Couleur centrale

Sélectionnez la couleur à appliquer au centre de la texture.

Briques

Sélectionnez cette option pour créer un motif de brique irrégulier.

Échelle (%)

La valeur que vous saisissez ici détermine la proportion entre la taille de la brique et la Taille de la texture.

Couleurs

Dans les onglets « Briques », « Joints » et « Briques alternatives », sélectionnez les différentes couleurs pour les briques/joints ou sélectionnez une seule couleur pour les deux si vous souhaitez obtenir une couleur unie.

Sélectionner image

Vous trouverez ce bouton dans le différents onglets de la boîte de dialogue « Éditer shader briques ». L’image sélectionnée est disposée sur les briques de façon à ce que chaque brique soit unique.

Pour obtenir une affichage correct, vous devez sélectionner une image qui ne montre que la surface de la brique ou une partie de la brique sans joint. Pour les joints, vous devez choisir une image sur laquelle seul le mortier est visible et pas la brique. Vous pouvez également utiliser les images de dalles d’argile et d’autres objets semblables.

Supprimer image

Supprimez l’image sélectionnée du shader. Vous ne basez alors le motif de briques irrégulier que sur la couleur sélectionnée.

Mélange image (%)

Après avoir sélectionné une image, vous pouvez, grâce à cette option, déterminer la manière dont l’image se mélange à la couleur sélectionnée et corriger l’apparence du résultat. Le pourcentage est proportionnel à la place que prendra l’image par rapport à la couleur. Si cette valeur est égale à 100, les couleurs transparaissent dans l’image sélectionnée.

Briques

Contraste (%)

Déterminez le contraste entre les deux couleurs de la brique. Grâce à cette option, vous pouvez obtenir une texture granuleuse.

Largeur brique / Hauteur brique

Saisissez la largeur et la hauteur réelle de la brique.

Décalage (%)

Saisissez la valeur de la distance entre deux rangées de briques.

Couche demi-brique toutes les

Indiquez le nombre de rangées auxquelles vous souhaitez attribuer une couche en demi-brique.

Décalage demi-brique (%)

Indiquez la distance horizontale entre les couches en demi-brique.

Joints

Dimensions

Saisissez la taille réelle des joints.

Bavures (%)

Saisissez un pourcentage pour les bavures des joints.

Briques alternatives

Rangée

Grâce à cette option, vous pouvez insérer une rangée de briques d’une couleur différente selon l’intervalle indiqué.

Colonne

Grâce à cette option, vous pouvez insérer une rangée de briques d’une couleur différente selon l’intervalle indiqué. Pour voir des colonnes, il faut que la valeur du champ Rangée soit supérieure à zéro.

Herbe

La Densité de l’herbe et la taille du modèle peuvent influencer le temps de rendu du shader Herbe. Dans le cas d’un modèle de grande taille, nous vous conseillons d’utiliser une image comme shader ou de partager le shader sur un avant-plan, où vous utiliserez le shader Herbe, et un arrière plan où vous utiliserez une couleur ou une image.

Pour Renderworks sur mesure et les styles de rendu Renderworks, il est possible de décocher l’option Herbe. Vous décidez alors d'afficher ou non les brins d’herbe. Seule s’affiche alors la couleur ou l’image que vous avez sélectionnée pour le sol. Pour le mode de rendu Renderworks rapide, l’option Herbe est toujours décochée, contrairement au mode de rendu Renderworks optimal où cette option est toujours cochée.

Couleurs

Si vous n’avez pas sélectionné d’image, la première couleur sera appliquée au bas du brin d’herbe et au sol. La deuxième couleur sera alors appliquée au reste du brin d’herbe.

Choisissez une image

Sélectionnez l’image que vous souhaitez utiliser pour l’herbe et le sol apparaissant entre les brins d’herbe.

Supprimer une image

Supprimez l’image sélectionnée du shader. L’herbe créée sera alors sur la couleur sélectionnée uniquement.

Mélange image (%)

Après avoir sélectionné une image, vous pouvez, grâce à cette option, déterminer la manière dont l’image se mélange à la couleur sélectionnée et corriger l’apparence du résultat. Le pourcentage est proportionnel à la place que prendra l’image par rapport à la couleur. Si cette valeur est égale à 100, les couleurs transparaissent dans l’image sélectionnée.

Longueur

Déterminez la longueur des brins d’herbe.

Largeur

Saisissez la largeur des brins d’herbe. Chaque brin d’herbe se termine sur une point d’une largeur nulle.

Densité (%)

Saisissez la densité des brins d’herbe.

Plis (%)

Saisissez une valeur qui pliera les brins d’herbe de façon aléatoire.

Courbure (%)

Saisissez la courbure des brins d’herbe.

Humidité (%)

Déterminez à quel point les brins d’herbe doivent prendre une aspect mouillé.

Bruit

Type

Sélectionnez un type de bruit. L’aperçu affiche les différentes options. Le type Turbulence est un motif assez quelconque. Le type Voronoi (cellules) est une bonne option si vous souhaitez créer un bruit tacheté (introduisez pour la Limite inférieure et la Limite supérieure un pourcentage de 70%).

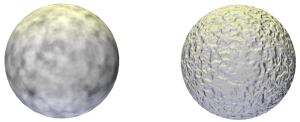

L’aperçu ci-dessous a été obtenu en utilisant les valeurs par défaut du shader Couleur sur une sphère avec un éclairage chaud sur le dessus et un éclairage plus froid en dessous. Aucune texture n’a été appliquée à cette sphère.

Il est possible que la texture soit différente selon si elle est appliquée sur un plan ou, par exemple, sur une forme géométrique. De plus, l’affichage de chaque motif est en grande partie influencé par les paramètres sélectionnés. Cette exemple montre trois variations du type Turbulence (soufflures).

Type

En jouant avec les paramètres Limite inférieure et Limite supérieure, vous pouvez complètement modifier l’affichage de ce type de bruit.

Le shader sélectionné influence évidemment l’affichage du motif. Dans les exemples ci-dessous, l’option Bruit bulles a été sélectionnée aussi bien pour le shader Couleur que le shader Relief.

Rectangle

Motif lisse aléatoire avec des rectangles

Turbulence (soufflures)

Motif réparti en zones plus claires et plus sombres

Buya

Motif avec un fond sombre et des zones plus claires réparties de manière aléatoire

Bruit (cellules)

Motif carrelé très contrasté

Cranal

Motif dessinant des méandres avec des lignes et des boucles

Dents

Motif organique composé de zones plus claires et de zones plus foncées

Turbulence déplacée

Version lisse du motif Turbulence avec des zones claires et sombres disposées de manière aléatoire

FBM

Motif plus raffiné, plus détaillé avec des zones claires et sombres disposées de manière aléatoire

Hama

Motif semblable au motif Cranal, mais plus abrupt et contrasté

Luka

Motif d’aspect minéral avec des zones brutes plus détaillées

Bruit (mod)

Motif semblable au motif Contraste blocs mais moins contrasté

Naki

Motif en béton brut

Bruit

Motif plus doux, estompé et aléatoire composé de zones claires et de quelques zones plus foncées

Nutous

Arrière-plan sombre avec des zones claires lisses et floconneuses

Ober

Zones brutes détaillées en alternance avec des lignes tortueuses

Pezo

Arrière-plan sombre avec des taches claires et étroites

Poxo

Motif détaillé avec un grain très fin

Aléatoire

Motif très raffiné et également détaillé

Sema

Arrière-plan sombre avec des lignes fondues/ruisselante

Stupl

Motif fluide fondu avec des zones claires et sombres

Turbulence

Motif lisse avec un bruit détaillé

Bruit VL

Motif lisse et varié avec un bruit estompé

Turbulence ondulatoire

Motif lisse avec un bruit doux et des plaques disposées de façon aléatoire

Voronoi (cellules)

Motif semblable au motif Blocs, mais avec des formes mosaïques irrégulières au lieu des carreaux rectangulaires

Voronoi déplacé

Motif voronoi organique avec un motif plus petit, glissé vers l’intérieur.

Convolutions éparses

Motif doux, flou et vaste avec des zones claires et sombres

Voronoi 1

Motif voronoi organique et détaillé avec des petits carreaux cellulaires

Voronoi 2

Motif voronoi vaporeux, avec un motif supplémentaire ajourné

Voronoi 3

Motif voronoi organique et fin avec des carreaux cellulaires irréguliers, très contrastés et définis par des lignes sombres

Zada

Motif organique tressé avec de fines zones sinueuses et des zones lisses

Bois

Motif détaillé avec une structure en bois

Marbre

Motif en marbre très détaillé avec des nervures

Couleur

Sélectionnez la couleur utilisée dans le motif.

Échelle symboles

Globale (%)

Déterminez la taille du motif par rapport à la Taille de la texture.

Relative (%) U, V, W

Grâce à ce paramètre, vous pouvez étirer le motif en largeur (U), en hauteur (V) ou dans une certaine direction (W). Utilisez cette option pour créer une impression de griffes.

Options

Projection

Sélectionnez l’option Surface 2D ou Volume 3D. La première projette des motifs 2D sur un objet 2D. La deuxième projette des motifs 3D sur un objet 3D. Lorsque la forme est modifiée, l’objet et le motif sont toujours affichés correctement.

Détail

Indiquez une valeur pour le détail ou la résolution.

Cycles

Créez un motif de bruit qui se répète. Saisissez une valeur pour le nombre de cycles de répétitions.

Limité inférieure/Limite supérieure

Ces paramètres vous permettent de définir la dominance d'une couleur par rapport aux autres dans le bruit. La plupart du temps, ces couleurs sont définies en tant que combinaison pour obtenir l'effet désiré. Augmentez la valeur de l'option Limité inférieure ou diminuez la valeur de l'option Limite supérieure pour faire ressortir davantage une couleur par rapport à l'autre.

Dallage

Créez des carreaux moellon, des carreaux avec des couleurs irrégulières (en supprimant les joints) ou des carreaux unis (en utilisant deux fois la même couleur).

Échelle (%)

Déterminez la taille du motif par rapport à la Taille de la texture.

Carreaux

Couleur

Sélectionnez les couleurs souhaitées pour les carreaux ou sélectionnez deux fois la même couleur pour obtenir une couleur unie.

Marbrure brute (%)

Renforcez ou atténuez l’effet de la marbrure brute dans la pierre.

Marbrure fine (%)

Renforcez ou atténuez l’effet de la marbrure fine dans la pierre.

Joints

Couleur

Sélectionnez les couleurs souhaitées pour les joints.

Largeur (%)

Définissez la largeur du joint. Ce pourcentage se rapporte à la taille de la texture (paramètre Taille).

Bavures (%)

Déterminez la largeur des bavures entre le carreau et le joint.

Grain (%)

Définissez la variation de couleur (grain) des joints.

Mortier

Couleurs

Sélectionnez les couleurs souhaitées pour le mortier entre les carreaux.

Quantité (%)

Saisissez un pourcentage pour la quantité de mortier.

Taille (%)

Augmentez ou diminuez la quantité de mortier au niveau du milieu du joint.

Pavage

Trame

Sélectionnez une trame. La fenêtre d’aperçu affiche les différentes possibilités. Certaines trames utilisent deux couleurs de motifs géométriques alors que d’autres les utilisent toutes les trois.

Brique 1

Trame bicolore de briques alternatives

Brique 2

Trame tricolore de briques alternatives

Cercles 1

Trame circulaire bicolore

Cercles 2

Trame circulaire bicolore en quinconce

Cercles 3

Trame circulaire tricolore en quinconce

Hexagones

Trame hexagonale tricolore

Lignes 1

Trame lignée bicolore alternative

Lignes 2

Trame lignée tricolore

Parquet

Travail de parquet tricolore

Plancher

Trame rectangulaire (comme des planches en bois par ex.) bicolore alternative

Lignes radiales 1

Trame radiale bicolore

Lignes radiales 2

Trame radiale tricolore

Arbitraire

Trame cellulaire irrégulière tricolore pour un effet de verre brisé

Anneaux 1

Trame annulaire bicolore alternative

Anneaux 2

Trame annulaire tricolore alternative

Dents de scie 1

Trame bicolore en dents de scie

Dents de scie 2

Trame tricolore en dents de scie

Échelles 1

Trame écaille bicolore alternative

Échelles 2

Trame écaille tricolore alternative

Spirales 1

Trame en spirale bicolore alternative

Spirales 2

Trame en spirale tricolore alternative

Carrés

Trame en damier bicolore alternative

Triangles 1

Trame triangulaire bicolore alternative

Triangles 2

Trame triangulaire bicolore en quinconce alternative

Triangles 3

Trame triangulaire tricolore en quinconce

Vagues 1

Trame ondulée bicolore alternative

Vagues 2

Trame onduléee tricolore

Tissage

Trame tissée bicolore

Couleurs

Sélectionnez la couleur des joints et choisissez jusqu’à 3 couleurs différentes pour les motifs.

Couleurs aléatoires

Cochez cette option pour disposer les couleurs de manière aléatoire pour la trame.

Dimensions

Saisissez une largeur de joints (%)

Précisez la largeur des joints.

Largeur biseau (%)

Définissez la largeur du biseau entre le motif géométrique et le joint.

Horizontal

Cochez cette option pour que le motif soit orienté horizontalement. Décochez cette option pour un motif vertical.

Échelle symboles

Globale (%)

Déterminez la taille du motif par rapport à la Taille de la texture.

Relative (%) U, V

Déterminez l’échelle relative du motif en largeur (U) ou en hauteur (V).


Sélectionnez cette option pour importer l’image à utiliser comme shader Réflexion (le blanc est plus réfléchissant, le noir est moins réfléchissant) (voir Utiliser une image dans un shader).

Rétroéclairage

Vous pouvez utiliser ce type de réflexion pour les abat-jours, les points lumineux ou les rideaux qui sont éclairés à l’arrière. Si vous cochez l’option Projeter dans le cadre Ombré de la boîte de dialogue Éditer texture, alors la réflexion Rétroéclairage se comporte comme une lumière surfacique avec une lumière indirecte. Si vous décochez l’option Projeter, la réflexion Rétroéclairage ne projettera pas de lumière.

Couleur

Sélectionnez une couleur pour le rétroéclairage.

Intensité (%)

Indiquez une pourcentage pour la brillance.

Réflexion (%)

Saisissez un pourcentage pour la réflexion, ou indiquez « 0 » si vous ne souhaitez pas ajouter de réflexion.

Flou (%)

Indiquez un pourcentage pour le flou du verre. Saisissez la valeur « 0 » si vous ne souhaitez pas ajouter de flou.

Verre

Les shaders Verre donnent un meilleur résultat combinés à un shader Couleur foncé.

Couleur au bord

Sélectionnez une couleur pour le bord au coin de la surface de verre.

Couleur centrale

Sélectionnez une couleur pour le milieu de surface de verre.

Flou (%)

Indiquez un pourcentage pour le flou du verre. Saisissez la valeur « 0 » si vous ne souhaitez pas ajouter de flou.

Lueur

Au lieu de créer un spot ou une lumière par rapport à une surface, vous pouvez sélectionner cette réflexion.

Voir les liens vidéo ci-dessous.

Intensité (%)

Indiquez une pourcentage pour la brillance.

Emetteur lumière

Cochez cette option pour créer une source lumineuse à partir de la texture. Pour cela, vous devez cocher l’option Lumière indirecte (Vue > Options d’éclairage)

Ajouter réflexion matte

Cochez cette option pour faire de la texture une source lumineuse partielle qui est encore éclairée par les autres sources lumineuses.

Réflexion (%)

Saisissez un pourcentage pour la réflexion, ou indiquez « 0 » si vous ne souhaitez pas ajouter de réflexion.

Flou (%)

Indiquez un pourcentage pour le flou du verre. Saisissez la valeur « 0 » si vous ne souhaitez pas ajouter de flou.

Miroir

Les shaders Miroir donnent un meilleur résultat combinés à un shader Couleur foncé.

Couleur

Sélectionnez une couleur pour le miroir. Utilisez une couleur grise pour un effet miroir normal ou une couleur pour un effet métallique.

Réflexion (%)

Saisissez un pourcentage pour la réflexion, ou indiquez « 0 » si vous ne souhaitez pas ajouter de réflexion.

Flou (%)

Indiquez un pourcentage pour le flou du miroir. Utilisez une combinaison d’une couleur (pas de nuance de gris) et de flou pour obtenir un effet métallique.

Plastique

Couleur

Sélectionnez une couleur pour le plastique.

Intensité (%)

Indiquez une pourcentage pour la brillance.

Rugosité (%)

Déterminez la largeur des zones brillantes du plastiques. Augmentez le pourcentage pour obtenir de plus larges zones brillantes.

Réflexion (%)

Saisissez un pourcentage pour la réflexion, ou indiquez « 0 » si vous ne souhaitez pas ajouter de réflexion.

Flou (%)

Indiquez un pourcentage pour le flou du verre. Saisissez la valeur « 0 » si vous ne souhaitez pas ajouter de flou.

Tissu

Tissu

Sélectionnez un tissu sur lequel baser la texture ou sélectionnez l’option Sur mesure pour créer une texture entièrement.

Couleurs

Fil de chaîne/Subr. fil de chaîne

Sélectionnez la couleur de base et de surbrillance du fil de chaîne.

Fil de trame/Subr. fil de trame

Sélectionnez la couleur de base et de surbrillance du fil de trame.

Échelle / Orientation

Échelle U/V (%)

Saisissez un facteur d'échelle dans la direction U/V.

Orientation

Saisissez l’angle de rotation du tissage.

Surbrillance

Surbrillance fils (%)

Saisissez le niveau de surbrillance des fils individuels. Des valeurs plus petites donnent des réflexions plus claires.

Surbrillance polyester/soie (%)

Pour un Tissu en polyester ou en soie, saisissez la largeur et l'intensité de la surbrillance pour le polyester et la soie. Une valeur élevée vous donne des zones de surbrillance plus claires et plus floues.

Facteur de dispersion uniforme

Saisissez une valeur pour la réflexion générale du tissu. Une valeur élevée donnera un tissu plus clair avec plus de réflexions.

Facteur de dispersion avant

Saisissez une valeur pour la réflexion des zones les plus claires.

Irrégularités

Couleur (%)

Saisissez le pourcentage d'irrégularités dans la couleur. Les couleurs de la chaîne et de la trame deviendront plus claires et plus foncées.

Échelle couleur (%)

Saisissez une valeur pour l'échelle de l'irrégularité dans la couleur. Une valeur élevée donnera des résultats tachés.

Fil de chaîne/trame (%)

Saisissez une valeur pour créer des irrégularités dans la direction du fil de chaîne ou du fil de trame.

Échelle fils (%)

Saisissez une valeur pour l'échelle de l'irrégularité dans le motif de tissage. Une valeur élevée donnera des résultats très éloigné de la forme optimale.

Métallique

Utilisez ce shader pour créer un effet métallique (essayez également les réflexions miroitantes colorées pour obtenir un effet de métal poli). Les shaders Métallique donnent un meilleur résultat combinés à un shader Couleur foncé.

Si vous sélectionnez un Métal obsolète, vous devez insérer des sources lumineuses dans le dessin pour obtenir un effet métallique. L’éclairage d’un arrière-plan panoramique Renderworks ne produira pas d’arrière-plan métallique.

Métal

Sélectionnez un métal.

Couleur

Si vous avez sélectionné l’option Aucun ou un métal obsolète pour le Métal, sélectionnez une couleur métallique.

Réflexion métal (%)

Saisissez une valeur pour la réflexion du métal.

Les shaders métallique et vernis incolore sont composés de plusieurs couches pour vous permettre de créer des métaux complexes. Combinez la réflexion et la rugosité des deux shaders pour obtenir le résultat désiré.

Rugosité métal (%)

Saisissez une valeur pour la rugosité du métal pour simuler des rayures.

Rugosité vernis incolore (%)

Saisissez une valeur pour la rugosité du vernis incolore.

Les shaders métallique et vernis incolore sont composés de plusieurs couches pour vous permettre de créer des métaux complexes. Combinez la réflexion et la rugosité des deux shaders pour obtenir le résultat désiré.

Rugosité vernis incolore (%)

Saisissez une valeur pour la rugosité du vernis incolore pour simuler des rayures.

Réflexion (%)

Pour un Métal obsolète, spécifiez une valeur pour la réflexion. Saisissez une valeur de 0 pour n’obtenir aucune réflexion.

Flou (%)

Pour un Métal obsolète, spécifiez une valeur pour le flou. Saisissez une valeur de 0 pour n’obtenir aucun flou.

Brossé

Cochez cette option pour activer les options de métal brossé et ajouter des rayures microscopiques (non disponible si un Métal obsolète est sélectionné).

Motif

Sélectionnez le motif formé par les rayures microscopiques sur le métal. L’option Radial projette les rayures suivant une courbe alors que l’option Planaire les fait pivoter sans les courber.

Échelle (%)

Saisissez une échelle pour le Motif sélectionné.

Orientation

Saisissez l'angle de rotation des rayures. Cette valeur modifie la réflexion du métal sans que vous ne deviez modifier la position de la source lumineuse.

Décalage U/V (%)

Saisissez un décalage pour déplacer le Motif verticalement ou horizontalement.

Rayures primaires

Cochez cette option pour ajouter des rayures supplémentaires suivant la direction du motif. Saisissez la Profondeur, la Largeur et la Longueur des rayures supplémentaires.

Rayures secondaires

Cochez cette option pour ajouter des rayures supplémentaires perpendiculaires aux rayures microscopiques qui composent le motif. Saisissez la Profondeur, la Largeur et la Longueur des rayures supplémentaires.

Briques

Ces paramètres sont identiques pour tous les shaders (voir Paramètres du shader « Couleur »)

Bruit

Ces paramètres sont identiques pour tous les shaders (voir Paramètres du shader « Couleur »)

Dallage

Ces paramètres sont identiques pour tous les shaders (voir Paramètres du shader « Couleur »)

Motifs géométriques

Ces paramètres sont identiques pour tous les shaders (voir Paramètres du shader « Couleur »)

Masque

Sélectionnez cette option pour importer l’image à appliquer comme masque de transparence (voir Utiliser une image dans un shader).


Sélectionnez cette option pour importer l’image à appliquer comme texture de transparence (voir Utiliser une image dans un shader) pour une transparence colorée et des lumières de couleur projetées dans Vectorworks Spotlight.

Couleur

Sélectionnez une couleur transparente.

Couleur

Sélectionnez une couleur pour la transparence.

Intensité (%)

Déterminez si l’affichage de la couleur doit être plutôt sombre ou plutôt clair.

Verre

Utilisez cette option avec une couleur sombre ou du noir pour un résultat optimal.

Voir le lien vidéo ci-dessous.

Translucidité (%)

Déterminez la quantité de lumière qui transparaîtra à travers le verre. Plus ce pourcentage est élevé, plus le verre laissera passer la lumière.

Indice de réfraction

Cet indice détermine le changement de direction de la lumière lorsque celle-ci passe à travers un objet. Une valeur de 1 indique qu’il n’y a pas de changement. Une valeur de 1,3 est souvent utilisée pour l’eau et la glace et une valeur entre 1,5-1,6 est utilisée pour le verre.

Limitez le temps de rendu en saisissant une valeur de 1,0x (juste au dessus de 1) pour du verre de fine épaisseur.

Couleur

Sélectionnez une couleur pour les objets en verre de très fine épaisseur: pour le verre, la couleur blanche reçoit souvent la préférence.

Flou (%)

Saisissez un pourcentage pour le flou du rougeoiment ou indiquez « 0 » si vous ne souhaitez pas ajouter de masque. Lorsque ce paramètre est appliqué au verre, vous obtenez un effet mat (temps de rendu plus long).

Couleur d’absorption

Sélectionnez une couleur que prennent les objets en verre plus épais une fois qu’un rayon de lumière a parcouru la Distance d’absorption.

Distance d'absorption

Cette valeur détermine la distance qu’un rayon de lumière doit parcourir pour que la Couleur soit remplacée par la Couleur d’absorption. Plus cette valeur est basse, plus la Couleur d’absorption est intense. Ce paramètre est valable pour les verres fins comme épais.

Unie

Utilisez cette option pour obtenir une transparence unie et uniforme selon le pourcentage indiqué.

Opacité (%)

Saisissez un pourcentage pour définir l’opacité du shader Transparence.

Masque rectangulaire

Cette option utilise la texture comme masque rectangulaire à appliquer comme une texture transparente. Elle est habituellement utilisée en combinaison avec un autre shader pour créer un effet de masque spécifique. Utilisez cette option pour les transferts.

Répétitions horizontales/verticales

Indiquez le nombre de répétitions du masque.

Capteur d'ombres

Sélectionnez cette option pour capter les ombres ou les réflexions qui touchent l’objet auquel est appliqué le capteur d’ombres dans le canal alpha pour qu’elles apparaissent sur un sol invisible. Les images rendues avec le capteur d’ombres peuvent être associées à une image rendue ou photo avec un canal alpha activé pour produire des ombres et réflexions réalistes.

Les objets avec un capteur d’ombres apparaissent en noir dans un rendu Vectorworks mais outre l’ombre et la réflexion, tous les autres éléments sont transparents dans l’image.

Vous ne pouvez pas utiliser le capteur d’ombres si vous avez créé un rendu du dessin avec un arrière-plan Renderworks visible dans un viewport. Vous pouvez utiliser les capteurs d’ombre sur des calques avec un arrière-plan Renderworks visible. Voir le lien vidéo ci-dessous.

Capter les ombres

Cochez cette option pour capter les ombres d’objets rendus. Décochez cette option pour montrer uniquement les réflexions.

Intensité ombre (%)

Saisissez une valeur pour contrôler la transparence des ombres. Il est recommandé d’utiliser une valeur basse pour des ombres plus réalistes (une valeur de 0 ne montre aucune ombre et une valeur de 100 rend l’ombre opaque).

Couleur ombre

Sélectionnez la couleur de l’ombre. Pour les scènes de jour, il est recommandé d’utiliser un bleu foncé pour des ombres plus réalistes.

Intensité ombre uniforme

Cochez cette option pour définir la même couleur/intensité pour toutes les ombres, peu importe la source lumineuse. Si vous utilisez plusieurs sources lumineuses, décochez cette option pour des ombres plus réalistes.

Intensité réflexion (%)

Saisissez une valeur pour contrôler l’intensité des réflexions incluses dans le canal alpha. Saisissez une valeur de 0 pour ne montrer aucune réflexion.

Briques

Ces paramètres sont identiques pour tous les shaders (pour une description, voir Paramètres du shader « Couleur »)

Bruit

Ces paramètres sont identiques pour tous les shaders (pour une description, voir Paramètres du shader « Couleur »)

Dallage

Ces paramètres sont identiques pour tous les shaders (pour une description, voir Paramètres du shader « Couleur »)

Motifs géométriques

Ces paramètres sont identiques pour tous les shaders (pour une description, voir Paramètres du shader « Couleur »)


Sélectionnez cette option pour importer l’image à utiliser comme source du bump mapping (voir Utiliser une image dans un shader).

Briques

De nombreux paramètres sont identiques aux Paramètres du shader « Couleur ». Vous trouverez la description des paramètres supplémentaires ci-dessous.

Bruit

De nombreux paramètres sont identiques aux Paramètres du shader « Couleur ». Vous trouverez la description des paramètres supplémentaires ci-dessous.

Dallage

De nombreux paramètres sont identiques aux Paramètres du shader « Couleur ». Vous trouverez la description des paramètres supplémentaires ci-dessous.

Motifs géométriques

De nombreux paramètres sont identiques aux Paramètres du shader « Couleur ». Vous trouverez la description des paramètres supplémentaires ci-dessous.

Décalage parallaxe (%)

Saisissez l’amplitude du parallax mapping. Vous pouvez saisir une valeur positive ou négative.

Le parallax mapping améliore le bump mapping en donnant plus de profondeur à des textures telles que des briques, sans ralentir le programme, ce qui peut arriver avec le displacement mapping. Contrairement au displacement mapping, le parallax mapping apparaît plat.

Displacement mapping

Utilisez le displacement mapping pour ajouter une structure et des aspérités à la surface. En ajoutant un relief de l’intérieur au motif ou à l’image, vous créez un effet bosselé. Cette option « pousse » la géométrie en dehors du plan.

Le displacement mapping n’est possible qu’avec les modes de rendu Renderworks optimal, Renderworks sur mesure et les styles de rendu personnalisés si l'option Displacement Mapping est cochée dans les préférences de rendu. Le displacement mapping peut sensiblement ralentir le calcul du rendu.

Si vous n’obtenez pas le résultat souhaité avec une Image, faites alors un essai en sélectionnant l’option Bruit dans la liste déroulante du shader Relief.

Hauteur

Saisissez une hauteur supérieur à 0 pour activer le displacement mapping. Plus la valeur sera élevée, plus le calcul du rendu prendre du temps.

Détail

Déterminez à quel point le displacement mapping doit être détaillé. Les exigences et les résultats varient en fonction de la texture sélectionnée et de sa taille. Des textures importantes avec peu de détails en relief (comme les pierres ou les planches) donneront un rendu moins détaillé. Des surfaces importantes (des fondations par exemple) exigent cependant un haut niveau de résolution pour pouvoir discerner le displacement mapping.

Ombre propre

Cochez cette option pour ajouter une ombre à la géométrie à laquelle est appliquée le displacement mapping. Vous obtiendrez un rendu plus réaliste mais le temps de calcul du rendu sera plus long.
