Faire pivoter la quincaillerie

Pour faire pivoter les objets, vous pouvez utiliser les raccourcis suivants:

Ctrl+L pour pivoter de 90° vers la gauche

Ctrl+Shift+R pour pivoter de 90° vers la droite

Sélectionnez une vue du dessus ou de gauche pour regarder la géométrie en détail. Utilisez les raccourcis pour donner à l’objet la même rotation que dans l’exemple.

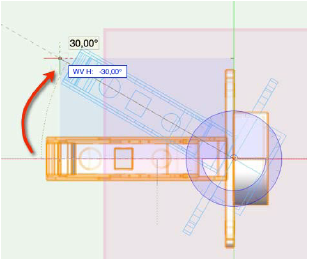

Utilisez l’outil Rotation dans la palette Outils de base pour faire pivoter la géométrie, par exemple, en affichant les charnières placées selon un certain angle.

Cliquez une fois pour sélectionner le point autour duquel vous souhaitez faire pivoter l’objet.

Cliquez une deuxième fois sur le point à partir duquel vous souhaitez débuter la rotation.

Utilisez la souris pour faire pivoter l’objet manuellement ou appuyez sur la touche Tab pour saisir un angle de rotation.

Cliquez pour terminer la rotation.



Certains accessoires sont également disponibles dans Vectorworks interiorcad. Par exemple, les tiroirs sont toujours créés à l’aide de l’accessoire gauche (profil gauche, glissière gauche). Dans certains cas, seule la géométrie pour les accessoires droits est disponible. Sur l’image ci-dessous, vous voyez comment un profil de tiroir peut être modifié à l’aide des outils Miroir et Dupliquer.
