Splitsen d.m.v. lijn

Methode	Gereedschap	Gereedschappenset	Sneltoets
Splitsen d.m.v. lijn	Splitsen	Basisgereedschappen	L

Via de methode Splitsen d.m.v. lijn splits je 2D-objecten, NURBS-curven/-oppervlakken, volumes en zichtvensters volgens een aangegeven lijn op het schermvlak. Na het splitsen blijven alle objecten op de tekening staan.

Om een object volgens een aangegeven lijn te splitsen:

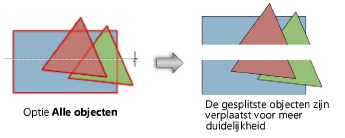

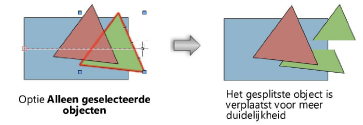

Activeer het gereedschap en selecteer dan de methode Alle objecten of Alleen geselecteerde objecten.

Teken een lijn door het object dat je wilt splitsen; het object in kwestie licht op.

Het object wordt in tweeën gesplitst door de lijn; alle delen blijven op de tekening staan.

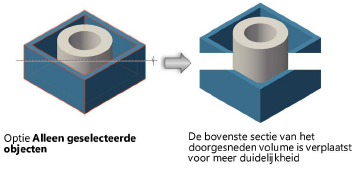

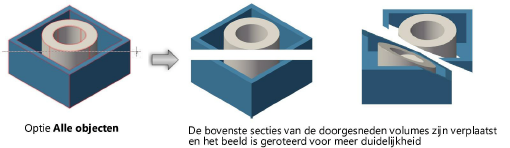

Ook volumes kunnen worden gesplitst via de methode Splitsen d.m.v. lijn.
