Bijsnijden d.m.v. lijn

Methode	Gereedschap	Gereedschappenset	Sneltoets
Bijsnijden d.m.v. lijn	Splitsen	Basisgereedschappen	L

Via de methode Bijsnijden d.m.v. lijn splits je 2D-objecten, NURBS-curven/-oppervlakken, volumes en zichtvensters volgens een aangegeven lijn op het schermvlak; één deel van het object wordt daarbij behouden, het andere wordt verwijderd.

Om een object volgens een aangegeven lijn te splitsen en bij te snijden:

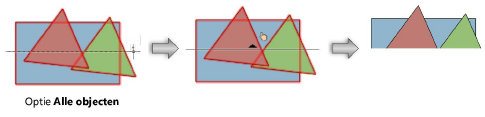

Activeer het gereedschap en selecteer dan de methode Alle objecten of Alleen geselecteerde objecten.

Teken een lijn door het object dat je wilt splitsen; het object in kwestie licht op.

Een pijl geeft aan welk deel van het object op de tekening blijft staan Klik op het deel dat je wilt behouden, het andere deel wordt verwijderd.

Het object wordt gesplitst en bijgesneden; het aangeduide deel blijft over.

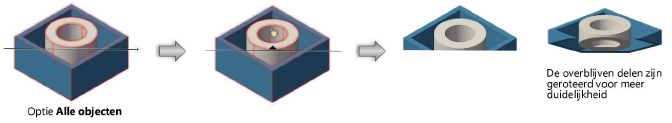

Ook volumes kunnen worden gesplitst via de methode Bijsnijden d.m.v. lijn.
