Splitsen d.m.v. punt

Via de methode Splitsen d.m.v. punt splits je een object in een aangegeven punt.

Objecten d.m.v. een punt splitsen

Methode	Gereedschap	Gereedschappenset	Sneltoets
Splitsen d.m.v. punt	Splitsen	Basisgereedschappen	L

Om een object in een aangegeven punt te splitsen:

Activeer het gereedschap en de methode.

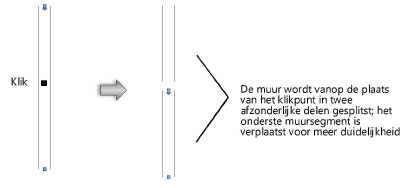

Klik op het punt vanwaaruit je het object wilt splitsen.

Als er meerdere objecten binnen het bereik van het aangegeven punt liggen, wordt het dialoogvenster ‘Selecteer’ geopend.

Gebruik de knoppen << en >> om het te splitsen object te laten oplichten.

Het object wordt in twee delen gesplitst.



Als het object gesloten is, zoals een cirkel of rechthoek, wordt het object omgezet zodat de eindpunten bij de splitsing samenvallen. Sommige objecten zijn niet echt gesloten en breken in plaats daarvan in twee segmenten.

NURBS-oppervlakken d.m.v. een punt splitsen

Methode	Gereedschap	Gereedschappenset	Sneltoets
Splitsen d.m.v. punt	Splitsen	Basisgereedschappen	L

Om een NURBS-oppervlak te Splitsen d.m.v. punt:

Activeer het gereedschap en de methode.

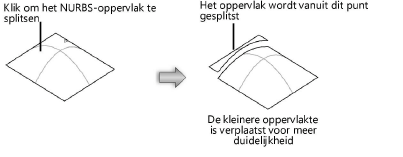

Klik op het punt vanwaaruit je het NURBS-oppervlak wilt splitsen.

Zie De randen en vlakken van een volume selecteren voor informatie over het selecteren van oppervlakken.



Het oppervlak wordt in tweeën gesplitst door isoparametrische curven die volgens de U- en V-richting door het klikpunt lopen.

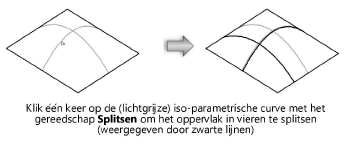

Als het klikpunt zich op een bestaande iso-parametrische curve bevinden, wordt het oppervlak in beide richtingen gesplitst (U en V).
