Calculer et afficher les pentes et altitudes
|
Outil |
Configuration : Trousse |
|
Indicateur de pente
|
Design Suite, Architecture, Spotlight : Architecture Paysage : Paysage et Indications |
L’outil Indicateur de pente est disponible dans tous les modules d’extension Vectorworks. Cependant, pour accéder à la fonctionnalité relative au modèle de terrain, vous devez disposer de Vectorworks Paysage ou Architecture.

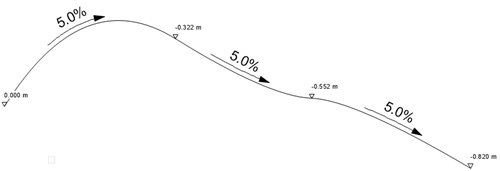

L'outil Indicateur de pente vous permet de créer une indication dans le dessin reprenant les caractéristiques d'une pente. Il peut également être utilisé pour analyser les pentes dans le dessin et identifier les pentes critiques qui nécessitent une attention particulière (voir Préférences pente : catégorie « Analyse »).
Les réseaux de pentes connectées peuvent être créés afin de montrer les caractéristiques des pentes d’une surface. Ces objets peuvent être utilisés avec un modèle de terrain (qui définira automatiquement l’altitude de la pente). Ils peuvent également modifier le modèle de terrain. Si le modèle de terrain n’existe pas encore, il est possible de créer des points 3D à partir des hauteurs de la pente et de les utiliser comme base pour la création du modèle de terrain.
|
Mode |
Description |
|
Sommet
|
Sélectionnez ce mode pour dessiner une pente selon le type de polyligne sélectionné et les préférences définies. |
|
Linéaire
|
Sélectionnez ce mode pour insérer une pente dans votre dessin sur la base d’une altitude définie ou d’un modèle de terrain. |
|
Éditer altitude
|
Sélectionnez ce mode pour éditer la pente insérée. |
|
Options pour la création de la polyligne |
Pour le mode Sommet, sélectionnez le mode de dessin du chemin de l’objet. |
|
Paramètre 1/Paramètre 2 |
À partir de deux paramètres, les valeurs sont calculées pour les paramètres restants. Sélectionnez les deux paramètres connus pour la pente dessinée. Voir Préférences pente : catégorie « Général ». |
|
Réviser et ajuster
|
Pour le mode Linéaire , cliquez pour ouvrir la boîte de dialogue « Préférences pente » après la création d'une ligne de pente. |
|
Mise à jour
|
Sélectionnez ce mode pour actualiser la pente. |
|
Préférences
|
Adaptez les propriétés. |
