Préférences des pentes

Général

Déterminez les deux paramètres à partir desquels Vectorworks calcule la pente. Saisissez les paramètres connus pour calculer les paramètres restants.

La hauteur initiale des deux points de la pente sont définis par les méthodes suivantes :

Si une pente existante se trouve sous l’un des points, la hauteur de la pente existante est utilisée.

Si un point altimétrique se trouve sous l’un des points, sa hauteur sera utilisée.

Si un modèle de terrain se trouve sous l’un des points, la hauteur calculée du point est utilisée.

Si aucun des cas ci-dessus ne se produit, les valeurs des Paramètre 1 et Paramètre 2 sont prises en compte.

Paramètre 1

Sélectionnez le premier paramètre connu (Altitude 1/2, Pente descendante/ascendante en %, Taux de pente descendante/ascendante ou Dénivellation) et saisissez la valeur associée au paramètre.

Paramètre 2

Sélectionnez le deuxième paramètre connu (les paramètres disponibles dépendent du premier paramètre sélectionné. Au moins un des deux paramètres doit être une altitude) et saisissez la valeur associée à ce paramètre.

Apparence des paramètres

Les paramètres restants sont calculés et apparaissent.

Modèle de terrain

Mode de calcul

Utiliser la hauteur de la pente : Sélectionnez cette option pour utiliser les altitudes définies dans les paramètres de la catégorie « Général ».

Utiliser la hauteur du modèle de terrain : Lorsque la pente est dessinée sur un modèle de terrain, sélectionnez cette option pour que l’altitude des extrémités corresponde à celle de leur emplacement sur le modèle de terrain actuel ou projeté. Les valeurs du cadre Généralités ne s’appliquent pas. L'objet de pente s’adapte automatiquement lorsque le modèle de terrain est modifié.

Modifier le modèle de terrain (utiliser pente comme terrassement) : Les valeurs déterminées dans le cadre Généralités seront appliquées au modèle de terrain actuel ou projeté. Pour appliquer les modifications, il suffit de cliquer l'option Mise à jour dans la palette Info Objet.

Calque modèle de terrain

Pour changer de modèle de terrain connecté (voir Connecter des objets au modèle de terrain), sélectionnez le calque du modèle de terrain. Le modèle de terrain doit être mis à jour pour que la pente puisse le modifier. Si vous souhaitez que la pente soit liée à différents modèles de terrain pour un projet avec des relevés qui se mettent à jour aux différentes étapes de conception, ou pour le test de différentes solutions de conception, sans avoir à les lier manuellement à chaque fois, placez la pente sur un calque au-dessus des calques des modèles de terrain et sélectionnez Automatique ici. La pente se connectera automatiquement avec le modèle de terrain visible le plus proche dans l’ordre d’empilement

Appliquer à

Indiquez si l’altitude doit être définie par le modèle de terrain actuel ou projeté si vous avez sélectionné l’option Utiliser la hauteur du modèle de terrain, ou sélectionnez le modèle de terrain que vous souhaitez modifier si vous avez sélectionné l’option Utiliser en tant que modeleur de terrain.

Tolérance de simplification

Pour une pente courbe utilisée comme modeleur de terrain, saisissez une valeur positive pour redéfinir la distance horizontale entre les deux parties les plus proches des éléments contigus. Plus la distance est élevée, plus le polygone qui modifie le modèle de terrain sera simplifié. Une distance plus courte augmente le nombre de sommets que vous pouvez utiliser pour éditer le modèle de terrain. Si vous saisissez la valeur 0 (zéro), le modèle de terrain ne sera pas simplifié.

Points d’altitude

Symbole de marqueur

Cliquez sur la liste des marqueurs pour sélectionner une ressource dans la bibliothèque. Le marqueur apparaît à chaque extrémité de l’indicateur de pente.

Échelle

Cochez cette option pour afficher le symbole sélectionné de manière redimensionnée dans le dessin. Introduisez l'échelle dans le champ Facteur. Un Facteur supérieur à 1 agrandit le marqueur.

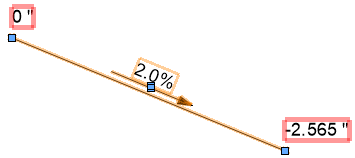

Afficher le taux de la pente

Cochez cette option pour afficher le pourcentage de pente dans le dessin.

Si la valeur n’apparaît pas, augmentez la taille du texte en sélectionnant la commande Texte > Taille.

Afficher la longueur projetée/longueur sur surface

Cochez cette option pour afficher la longueur projetée ou la longueur sur surface et la ligne de pente sur le dessin. Si vous le souhaitez, indiquez un préfixe pour ces valeurs.

La longueur projetée est la distance entre les points mesurée le long d’une projection horizontale. La longueur sur surface est la distance entre les points mesurée le long de la surface, ce qui permet un calcul plus précis des matériaux nécessaires.

Si les deux options Afficher la longueur projetée et Afficher la longueur sur surface sont cochées, les deux valeurs sont affichées le long de la pente, séparées par une barre oblique: préfixe + longueur projetée / préfixe + longueur sur surface.

Afficher longueur(s) sous la flèche

Lorsque l’option Afficher la longueur projetée ou Afficher la longueur sur surface est cochée, sélectionnez cette option pour afficher la valeur sous le fléchage.

Afficher la droite

Cochez cette option pour afficher une ligne joignant le point le plus élevé et le point le plus bas de la pente.
