Wymiarowanie nachyleń oraz wysokości modelu terenu
|
Narzędzie |
Wersja branżowa: Zestaw narzędzi |
|
Nachylenie
|
Vectorworks Design Suite, Vectorworks Architect Vectorworks Spotlight: Architektura Vectorworks Landmark: Krajobraz i Oznaczenia |
Narzędzie Nachylenie jest dostępne we wszystkich wersjach branżowych Vectorworks, ale jego zastosowanie do modelu terenu wymaga dodatkowych funkcji, które są dostępne jedynie w wersji Landmark i Architect.

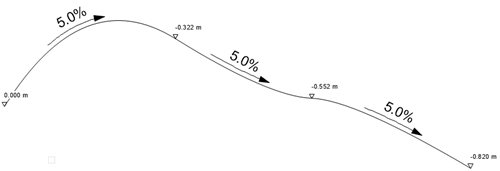

Dzięki zastosowaniu narzędzia Nachylenie można utworzyć wskaźniki nachylenia, które odwzorowują atrybuty tego nachylenia. Można go również użyć do analizy nachyleń na rysunku i identyfikacji nachyleń krytycznych, które wymagają uwagi; zob. Ustawienia nachylenia: zakładka Analiza.
Służy ono również do projektowania sieci czy systemu połączonych nachyleń, dzięki czemu można wyświetlić atrybuty nachyleń na większej powierzchni. Narzędzie to można stosować też jako modyfikator terenu. Wysokość jest automatycznie odczytywana z projektu modelu. Ponadto istnieje możliwość tworzenia miejsc geometrycznych 3D w oparciu o wysokości nachylenia, które to miejsca służą do wyznaczania modelu terenu.
|
Tryb |
Opis |
|
Punkt kontrolny
|
Wybierz ten tryb, aby utworzyć nachylenie na bazie polilinii. |
|
Wzdłuż linii
|
Zaznacz ten tryb, aby utworzyć nachylenie na bazie parametrów wysokości lub modelu terenu. |
|
Edytuj
|
Zaznacz ten tryb, aby edytować utworzone nachylenie. |
|
Opcje rysowania polilinii |
W trybie Punkt kontrolny pozwalają wybrać sposób rysowania ścieżki obiektu. |
|
Parametr 1 / Parametr 2 |
Wskaż dwa parametry, na podstawie których chcesz obliczyć nachylenie - pozostałe parametry zostaną obliczone na ich podstawie. Zob. Ustawienia nachylenia: zakładka Ogólne. |
|
Przejrzyj i skoryguj
|
Jeśli aktywny jest tryb Wzdłuż linii, użyj tej opcji, aby po utworzeniu linii nachylenia otworzyć okno dialogowe „Nachylenie” z ustawieniami. |
|
Aktualizuj
|
Zaznacz ten tryb, aby zaktualizować nachylenie. |
|
Ustawienia
|
Kliknij ten przycisk, aby dostosować ustawienia narzędzia. |
