Créer un assemblage de portes et fenêtres à partir d'objets existants (US)
|
Commande |
Emplacement |
|
Créer un assemblage de portes/fenêtres |
Menu contextuel |
La commande de menu contextuel Créer un assemblage de portes/fenêtres crée un assemblage à partir de portes et de fenêtres existantes ou d'une forme 2D fermée dessinée sur la surface du mur. C'est la méthode recommandée pour créer des assemblages. La création d'un assemblage à partir de portes et fenêtres existantes permet un meilleur contrôle individuel de chaque porte/fenêtre de l'ensemble. La création d'un assemblage à partir d'une forme fermée en 2D offre une plus grande flexibilité et une plus grande créativité, plutôt que d'être limité par les formes standard des fenêtres et des portes.
Vous pouvez également utiliser l'outil Assemblage de portes/fenêtres pour insérer un assemblage de panneaux vierges dans un mur, puis éditer la disposition de l'assemblage si nécessaire. Cette technique peut s’avérer utile pour la création d’assemblages particulièrement complexes. Voir Créer des portes, des fenêtres et des assemblages (US) et Éditer la disposition d'un assemblage de portes et de fenêtres (US).
Créer un assemblage à partir de portes et de fenêtres
C'est la méthode recommandée pour créer un assemblage de portes/fenêtres, sauf dans les cas où un assemblage de forme inhabituelle ou très complexe doit être créé. Dans ce cas, il est préférable de créer l'assemblage à partir d'une forme 2D fermée de la taille et de la forme souhaitées, comme décrit ci-dessous.
Pour créer un assemblage à partir de portes et de fenêtres existantes :
Insérez les portes et fenêtres individuelles dans une configuration aussi proche que possible de l'assemblage souhaité. Assurez-vous que les cadres des objets ne se chevauchent pas.
Pour inclure un panneau, un remplissage de mur ou un symbole dans l'assemblage, utilisez une fenêtre pour réserver l’espace et modifiez le type d'élément après la création de l'assemblage, comme décrit dans Ajouter des éléments à un assemblage de portes/fenêtres (US).
Sélectionnez toutes les portes et fenêtres à inclure dans l’assemblage.
Cliquez avec le bouton droit et sélectionnez la commande dans le menu contextuel.
La boîte de dialogue « Préférences assemblage de portes/fenêtres » s'ouvre. Définissez les préférences si nécessaire (voir Préférences des assemblages de portes et fenêtres (US)).

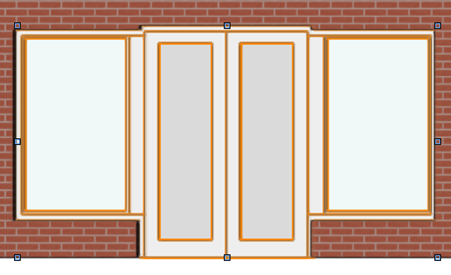

Les objets sélectionnés sont combinés en un seul assemblage. Dans la mesure du possible, les paramètres individuels des portes et des fenêtres sont conservés, mais les paramètres qui ne sont pas pris en charge par les assemblages ou qui sont remplacés par les paramètres de l'assemblage sont désactivés. Vous choisissez les préférences disponibles par la suite dans la palette Info Objet. Des commandes manuelles interactives pour chaque porte ou fenêtre utilisée pour créer l'assemblage restent disponibles.
Créer un assemblage à partir de la forme 2D
Cette méthode est recommandée si l'assemblage souhaité a une forme inhabituelle ou est très complexe avec de nombreux composants. Créez un assemblage avec uniquement la taille et la forme extérieures, puis modifiez la disposition de l'assemblage pour ajouter et modifier des composants individuels selon vos besoins.
Pour créer un assemblage à partir d’une forme fermée 2D :
Dessinez la forme 2D fermée souhaitée sur la surface du mur.
Sélectionnez la forme ainsi que le mur.
Cliquez avec le bouton droit sur la forme et sélectionnez la commande dans le menu contextuel.
La boîte de dialogue « Préférences assemblage de portes/fenêtres » s'ouvre. Définissez les préférences si nécessaire (voir Préférences des assemblages de portes et fenêtres (US)).

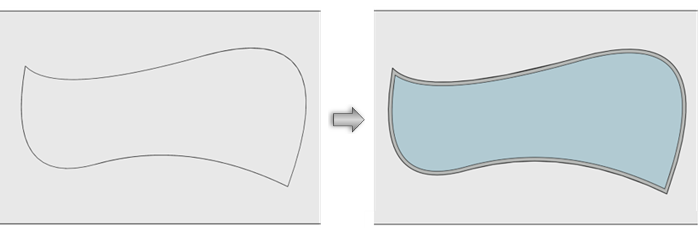

Un assemblage avec le type d'unité par défaut est créé à partir de la forme. Vous choisissez les préférences par la suite dans la palette Info Objet.
